Wytrzymałe i wysoce elastyczne termoplastyczne przewody hydrauliczne przeznaczone są do połączenia pompy hydraulicznej z urządzeniem wykonawczym np siłownikem. Przewody zakończone są z jednej strony gwintem 3/8 NPT (od strony pompy) z drugiej złaczką CMY-1.

Charakterystyka

Typ	Nr katalogowy	Długość	Średnica wewnętrzna	Ciśnienie robocze	Ciśnienie niszczące	Średnica zewnętrzna	Minimalny promień gięcia
		m	mm	bar	bar	mm	mm
HHC-5	01303.155786	0,5	6,3	700,0	2800,0	14,0	100,0
HHC-10	01303.155687	1,0	6,3	700,0	2800,0	14,0	100,0
HHC-20	01303.155380	2,0	6,3	700,0	2800,0	14,0	100,0
HHC-30	01303.155793	3,0	6,3	700,0	2800,0	14,0	100,0
HHC-40	01303.155397	4,0	6,3	700,0	2800,0	14,0	100,0
HHC-60	01303.155595	6,0	6,3	700,0	2800,0	14,0	100,0
HHC-80	01303.155731	8,0	6,3	700,0	2800,0	14,0	100,0
HHC-100	01303.155809	10,0	6,3	700,0	2800,0	14,0	100,0
HHC-120	01303.156370	12,0	6,3	700,0	2800,0	14,0	100,0
HHC-150	01303.156387	15,0	6,3	700,0	2800,0	14,0	100,0

Przyłącza hydrauliczne (końcówki) są niezbędnymi elementami do połączenia układów hydraulicznych w całość. W skład przykładowego układu składający się z pompy hydraulicznej, przewodu hydraulicznego i siłownika wchodzą:
- końcówka CFY-1 zamontowana w siłowniku
- końcówka CMY-1 zamontowana na przewodzie hydraulicznym
Końcówki CFY-1 i CMY-1 tworzą razem samouszczelniające się szybkozłącze CCY-1, które pozwala na szybkie łączenie i rozłączanie układu. Wszystkie końcówki wyposażone są w kulowe zwory sprężynowe zapobiegające wyciekom oleju po rozłączeniu układu hydraulicznego. Dodatkowo wszystkie siłowniki hydrauliczne wyposażone standardowo w końcówkę CFY-1 mają kaptur ochronny CDF-9.Końcówki CFY-2, CFY-18, CFY-10-S są modyfikacjami końcówki CFY-1 do specjalnych zastosowań.

Charakterystyka

Typ	Nr katalogowy	Opis	Gwint	Maksymalne ciśnienie robocze
CFY-1	01303.155489	Końcówka - część Z (standard)	3/8-NPT, zewnętrzny	700,0
CFY-2	01303.155960	Końcówka - część Z	3/8-NPT, wewnętrzny	700,0
CFY-18	01303.155922	Końcówka - część Z	M18 x 1.5, zewnętrzny	700,0
CFY-10-S	01303.156400	Końcówka - część Z	Rurka Ø 10 mm	700,0
CMY-1	01303.155496	Końcówka - część M	3/8-NPT, wewnętrzny	700,0
CCY-1	01303.155472	Szybkozłacze (CMY-1 + CFY-1)	3/8-NPT	700,0
CDF-9	01303.155885	Kaptur ochronny	-	-

Wymiary

Wymiary	A	B	C	D	E	F
Typ	mm	mm	mm	mm	mm	mm
CFY-1	-	72,0	-	35,0	24,0	-
CFY-2	-	78,0	-	35,0	27,0	-
CFY-18	-	72,0	-	35,0	24,0	-
CFY-10-S	-	72,0	-	35,0	24,0	-
CMY-1	-	-	38,0	-	-	32,0
CCY-1	85,0	-	-	-	-	-

Nośność 5,0t, skok 15,0mm

Producent

- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie(Yale ChroMo-Design)
- podwójne łożyskowanie tłoka utwardzonego powierzchniowo
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- wymienna, utwardzona podstawa
- wewnętrzny i zewnętrzny zbierak brudu

-

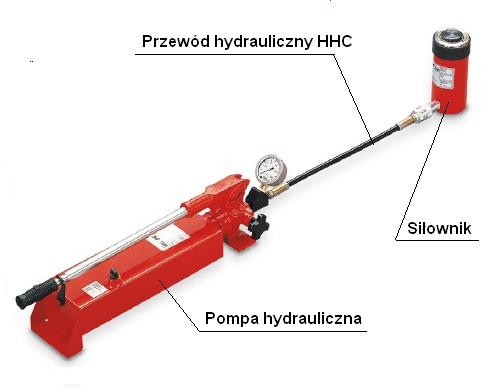

Siłowniki wspópracują z:
- ręcznymi pompami hydraulicznymi typu HPS
- przewodami hydraulicznymi HHC

Charakterystyka techniczna

- maksymalne ciśnienie robocze: 700 barów

- gwint otworu zasilajacego: 3/8 NPT

- przyłącze: końcówka CFY - 1 (razem z kapturem ochronnym CDF-9)

Typ	Nr katalogowy	Nośność	Skok	Pow. tłoka	Objętość oleju	Wysokość siłownika	Średnica siłownika	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YS-5/15	01303.150002	50,0	15,0	7,2	11,0	45	41	0,9

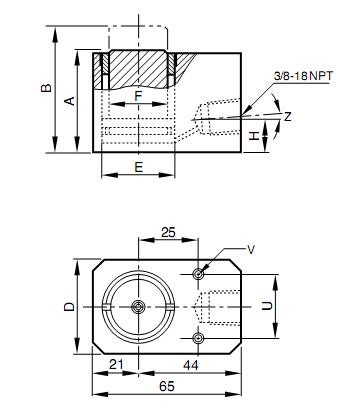

Wymiary	A	B	C	D	E	F	H	U	V	Z
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
YS-5/15	45,0	60,0	45,0	41,0	30,0	25,0	19,0	28,5	2 x 5,50	5,0

Dobór pompy

Typ	Objętość oleju	HPS-1/07	HPS-2/0,3	HPS-2/0,7	HPS-2/2	HPS-2/04	HPS-2/6,5
	cm3	700cm3	300cm3	700cm3	2000cm3	4000cm3	6500cm3
YS-5/15	11,0	++	+++	-	-	-	-

Nacisk od 6,0t do 11,0t

Ściągacze hydrauliczne BMZ 6 do BMZ 11 to uniwersalne i poręczne narzędzie, składające sie z pompy hydraulicznej i siłownika hydraulicznego (połączonych na stałe) oraz uchwytu 3-ramiennego.

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk	Skok tłoka	Masa
		t	mm	kg
BMZ-6	01303.154499	6,0	82,0	4,9
BMZ-8	01303.154505	8,0	82,0	6,6
BMZ-11	01303.154512	11,0	82,0	8,0

Wymiary	A	B	C
Typ	mm	mm	mm
BMZ-6	160,0	200,0	320,0
BMZ-8	200,0	250,0	320,0
BMZ-11	230,0	280,0	345,0

Maksymalna siła 12,0 t

Stanowisko testowe RPYS-1215 przeznaczone jest do testowania wciągników z napędem ręcznym dźwigniowym, wciągników z napędem ręcznym łańcuchowym, wciągników linowych a także innych urządzeń.

Charakterystyka techniczna

Typ	Nr katalogowy	Siła uciągu	Masa
RPYS-1215	01303.157469	12,0t	225,0 kg	YCS-21/150	HPS-2/07	GYA-63

Wymiary	A	B	C	D	E	F	G	H	J
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
RPYS-1215	2580,0-2730,0	2160,0	1840,0	500,0	630,0	760,0	1030,0-1425,0	750,0	150,0

Nośność od 5,0t do 30,0t , skok od 25,0mm do 250,0 mm

Charakterystyka

Typ	Nr katalogowy	Nośność	Skok	Pow. tłoka	Objętość oleju	Wysokość siłownika	Średnica siłownika	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YS-5/25	01303.150019	50,0	25,0	7,2	18,0	97	42	1,0
YS-5/75	01303.150026	50,0	75,0	7,2	53,0	157	42	1,5
YS-5/127	01303.150033	50,0	127,0	7,2	90,0	214	42	2,0
YS-5/180	01303.150040	50,0	180,0	7,2	127,0	267	42	2,4
YS-10/25	01303.150057	100,0	25,0	14,3	37,0	90	57	1,6
YS-10/50	01303.150064	100,0	50,0	14,3	73,0	125	57	2,1
YS-10/100	01303.150071	100,0	100,0	14,3	146,0	178	57	2,8
YS-10/150	01303.150088	100,0	150,0	14,3	218,0	250	57	4,1
YS-10/200	01303.150095	100,0	200,0	14,3	291,0	300	57	4,7
YS-10/250	01303.150101	100,0	250,0	14,3	363,0	352	57	5,5
YS-10/300	01303.150118	100,0	300,0	14,3	436,0	407	57	6,3
YS-15/25	01303.150125	150,0	25,0	21,5	53,0	110	67	2,7
YS-15/50	01303.150132	150,0	50,0	21,5	106,0	140	67	3,3
YS-15/100	01303.150149	150,0	100,0	21,5	213,0	190	67	4,3
YS-15/150	01303.150156	150,0	150,0	21,5	319,0	260	67	5,8
YS-15/200	01303.150163	150,0	200,0	21,5	425,0	310	67	7,0
YS-15/250	01303.150170	150,0	250,0	21,5	531,0	365	67	8,0
YS-15/300	01303.150187	150,0	300,0	21,5	637,0	420	67	9,0
YS-15/350	01303.150194	150,0	350,0	21,5	744,0	472	67	10,0
YS-23/25	01303.150200	230,0	25,0	32,9	83,0	116	85	5,0
YS-23/50	01303.150217	230,0	50,0	32,9	166,0	150	85	6,0
YS-23/100	01303.150224	230,0	100,0	32,9	332,0	202	85	7,5
YS-23/160	01303.150231	230,0	160,0	32,9	531,0	277	85	10,0
YS-23/210	01303.150248	230,0	210,0	32,9	697,0	330	85	12,0
YS-23/250	01303.150255	230,0	250,0	32,9	830,0	376	85	13,5
YS-23/300	01303.150262	230,0	300,0	32,9	996,0	428	85	15,0
YS-23/345	01303.150279	230,0	345,0	32,9	1145,0	477	85	16,5
YS-30/125	01303.150286	300,0	125,0	42,9	552,0	245	102	13,0
YS-30/200	01303.150293	300,0	200,0	42,9	884,0	325	102	17,0

Osprzęt dodatkowy

Kołnierze gwintowane A

Nośność od 5,0t do 20,0t , skok od 30,0mm do 250,0 mm

Budowa:
- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie(Yale ChroMo-Design)
- podwójne łożyskowanie tłoka utwardzonego powierzchniowo
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- wymienna, utwardzona podstawa
- wewnętrzny i zewnętrzny zbierak brudu
- ciśnienie pracy 700 bar
- gwint otworów zasilajacych: 3/8 NPT

Przyłącza:
- złączki CFY - 1 (razem z kapturami ochronnymi CDF-9)
Siłowniki wspópracują z:
- ręcznymi pompami hydraulicznymi typu HPH
- przewodami hydraulicznymi HHC

Charakterystyka techniczna

Typ	Nr katalogowy	*Nośność)**	Skok	*Powierzchnia tłoka)**	Objętość oleju	Wysokość minimalna	Średnica podstawy siłownika	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YH-5/30	01303.150408	50,0 / 22,0	30,0	7,2 / 3,1	21,0	160	55,0	2.5
YH-5/80	01303.150415	50,0 / 22,0	80,0	7,2 / 3,1	57,0	210	55,0	3.3
YH-5/150	01303.150422	50,0 / 22,0	150,0	7,2 / 3,1	106,0	280	55,0	4.4
YH-10/30	01303.150439	100,0 / 45,0	30,0	14,3 / 6,4	44,0	175	67,0	4.0
YH-10/80	01303.150446	100,0 / 45,0	80,0	14,3 / 6,4	116,0	225	67,0	5.0
YH-10/150	01303.150453	100,0 / 45,0	150,0	14,3 / 6,4	218,0	295	67,0	6.7
YH-10/250	01303.150460	100,0 / 45,0	250,0	14,3 / 6,4	363,0	395	67,0	9.0
YH-20/50	01303.150477	200,0 / 100,0	50,0	28,6 / 14,3	142,0	195	85,0	7.0
YH-20/150	01303.150484	200,0 / 100,0	150,0	28,6 / 14,3	424,0	310	85,0	11.0
YH-20/250	01303.150491	200,0 / 100,0	250,0	28,6 / 14,3	707,0	410	85,0	14.0

*) Pierwsza wartość - wysuw, druga wartość - powrót

Wymiary	A	B	C	D	E	F	H	I	J	K	L	O	P	S	U	V	W	X
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm		mm
YH-5/30	160,0	190,0	138,0	55,0	30,0	-	31,0	44,0	-	4,0	17,0	M18x1,5	18,0	-	-	M27x2	27,0	M55x1,5
YH-5/80	210,0	290,0	188,0	55,0	30,0	-	31,0	44,0	-	4,0	17,0	M18x1,5	18,0	-	-	M27x2	27,0	M55x1,5
YH-5/150	280,0	430,0	258,0	55,0	30,0	-	31,0	44,0	-	4,0	17,0	M18x1,5	18,0	-	-	M27x2	27,0	M55x1,5
YH-10/30	175,0	205,0	150,0	67,0	43,0	32,0	35,0	50,0	-	5,0	20,0	M27x2	20,0	-	-	M36x2	33,0	M67x1,5
YH-10/80	225,0	305,0	200,0	67,0	43,0	32,0	35,0	50,0	-	5,0	20,0	M27x2	20,0	-	-	M36x2	33,0	M67x1,5
YH-10/150	295,0	445,0	270,0	67,0	43,0	32,0	35,0	50,0	-	5,0	20,0	M27x2	20,0	-	-	M36x2	33,0	M67x1,5
YH-10/250	395,0	645,0	370,0	67,0	43,0	32,0	35,0	50,0	-	5,0	20,0	M27x2	20,0	-	-	M36x2	33,0	M67x1,5
YH-20/50	195,0	245,0	167,0	85,0	60,0	42,0	22,0	59,0	-	5,0	-	M36x2	23,0	-	-	-	40,0	M85 x 2
YH-20/150	310,0	460,0	282,0	85,0	60,0	42,0	37,0	59,0	-	5,0	22,0	M36 x 2	23,0	-	-	M45x2	40,0	M85 x 2
YH-20/250	410,0	660,0	382,0	85,0	60,0	42,0	37,0	59,0	-	5,0	22,0	M36 x 2	23,0	-	-	M45x2	40,0	M85 x 2

Osprzęt dodatkowy

Kołnierze gwintowane AYP

Maksymalny nacisk 15,0 t

Stanowisko testowe RPYS-1535 przeznaczone jest do testowania podnośników mechanicznych. Wyposażone jest w siłownik hydrauliczny jednostronnego działania YS-15/350 o skoku 350 mm.

Manometry stanowią dodatkowe wyposażenie układów hydraulicznych. Są zalecane gry ciśnienie robocze (siła w podłączonym siłowniku) powinno być kontrolowane. Wykonane są ze stali nierdzewnej, tarcza zabezpieczona jest przezroczystym tworzywem sztucznym..Dla wytłumienia skoków ciśnień, manometry zostały wypełnione gliceryną, co przekłada się na ich większą żywotność.

Charakterystyka

Typ	Nr katalogowy	Zakres ciśnień	Średnica tarczy	Rozmiar gwintu	Rozmiar klucza	Dokładność pomiaru
		bar	mm	DIN 16288		%
GGY-631	01303.154796	0-1000	63,0	G 1/4	14,0	1,6
GGY-632	01303.155120	0-1000	63,0	1/4 NPT	14,0	1,6
GGY-633	01303.155274	0-160	63,0	G 1/4	14,0	1,6
GGY-634	01303.155281	0-250	63,0	G 1/4	14,0	1,6
GGY-635	01303.155298	0-400	63,0	G 1/4	14,0	1,6
GGY-636	01303.155304	0-600	63,0	G 1/4	14,0	1,6
GGY-1001	01303.154802	0-1000	100,0	G 1/2	22,0	1,0
GGY-1001	01303.155168	0-1000	100,0	G 1/2	22,0	1,0
GGY-1004	01303.155151	0-700	100,0	G 1/2	22,0	1,0
GGY-1005	01303.159203	0-160	100,0	G 1/2	22,0	1,0
GGY-1002	01303.155137	0-250	100,0	G 1/2	22,0	1,0
GGY-1003	01303.155144	0-400	100,0	G 1/2	22,0	1,0
GGY-2500	01303.155113	0-2500	100,0	G 1/2	22,0	1,6

Manometr GYA-63

Manometr GYA-63 jest stosowany do ręcznych pomp hydraulicznych typu HPS. Pochylenie tarczy o 45^o ułatwia odczyt ciśnienia. Manometr GYA-63 jest połączeniem manometru GGY-632 z właściwym łącznikiem.

Charakterystyka

Typ	Nr katalogowy	Zakres ciśnień	Średnica tarczy	Rozmiar gwintu	Masa	Dokładność pomiaru
		bar	mm	DIN 16288	kg	%
GYA-63	01303.156103	0-1000	63,0	3/8 NPT	0,5	1,6

Nośność od 50,0t do 100,0t , skok od 50,0mm do 200,0 mm

Charakterystyka

Typ	Nr katalogowy	Nośność	Skok	Pow. tłoka	Objętość oleju	Wysokość siłownika	Średnica siłownika	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YS-50/50	01303.150309	500,0	50,0	71,5	355,0	170	125	15,0
YS-50/100	01303.150316	500,0	100,0	71,5	709,0	220	125	19,0
YS-50/160	01303.150323	500,0	160,0	71,5	1135,0	285	125	24,0
YS-50/320	01303.150330	500,0	320,0	71,5	2269,0	460	125	37,0
YS-70/150	01303.150347	700,0	150,0	100,0	1478,0	285	146	32,0
YS-70/330	01303.150354	700,0	330,0	100,0	3252,0	490	146	52,0
YS-100/100	01303.150378	1000,0	100,0	143,0	1432,0	275	180	43,0
YS-100/200	01303.150361	1000,0	200,0	143,0	2863,0	375	180	64,0

Nacisk od 10,0t do 15,0t

Hydrauliczne zestawy ściągające BMZ 1010 i BMZ 1510 składają się z pompy hydraulicznej HPS, przewodu hydaulicznego HHC o długości 2,0m, siłownika YS o skoku 150,0mm i uchwytu 3-ramiennego.

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk				Skok tłoka	Masa
		t	Typ	Typ	Typ	mm	kg
BMZ-1000	01303.154529	10,0	brak	brak	brak	-	9,5
BMZ-1010	01303.154536	10,0	YS-10/150	HPS-2/0,7 A	HHC-20	150,0	21,5
BMZ-1500	01303.154543	15,0	brak	brak	brak	-	9,5
BMZ-1510	01303.154550	15,0	YS-15/150	HPS-2/0,7 A	HHC-20	150,0	23,5

Na specjalne zamówienie zestawy moga być wyposażone w manometr .

Wymiary	A	B
Typ	mm	mm
BMZ-1000	300,0	350,0
BMZ-1500	300,0	350,0

Nośność od 30,0t do 70,0t , skok od 20,0mm do 350,0 mm

Charakterystyka techniczna

Typ	Nr katalogowy	*Nośność)**	Skok	*Powierzchnia tłoka)**	Objętość oleju	Wysokość minimalna	Średnica podstawy siłownika	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YH-30/200	01303.150507	300,0 / 140,0	200,0	42,9 / 20,0	884,0	355,0	102,0	19,0
YH-30/350	01303.150514	300,0 / 140,0	350,0	42,9 / 20,0	1547,0	510,0	102,0	27,0
YH-50/150	01303.150521	500,0 / 220,0	150,0	71,5 / 31,5	1064,0	325,0	125,0	27,0
YH-50/350	01303.150538	500,0 / 220,0	350,0	71,5 / 31,5	2481,0	525,0	125,0	42,0
YH-50/500	01303.150545	500,0 / 220,0	500,0	71,5 / 31,5	3544,0	685,0	125,0	52,0
YH-70/150	01303.150552	700,0 / 330,0	150,0	100,0 / 47,2	1478,0	335,0	146,0	37,0
YH-70/350	01303.150569	700,0 / 330,0	350,0	100,0 / 47,2	3449,0	540,0	146,0	56,0

*) Pierwsza wartość - wysuw, druga wartość - powrót

Wymiary	A	B	C	D	E	F	H	I	J	K	L	O	P	S	U	V	W	X
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm		mm
YH-30/200	355,0	555,0	345,0	102,0	75,0	55,0	46,0	64,0	50,0	10,0	28,0	M36x2	28,0	51,0	-	M36x2	45,0	M102x2
YH-30/350	510,0	860,0	500,0	102,0	75,0	55,0	46,0	64,0	50,0	10,0	28,0	M36x2	28,0	51,0	-	M36x2	45,0	M102x2
YH-50/150	325,0	475,0	313,0	125,0	95,0	70,0	55,0	70,0	65,0	12,0	31,0	M45x2	31,0	51,0	-	M45x2	50,0	M125x2
YH-50/350	525,0	875,0	513,0	125,0	95,0	70,0	55,0	70,0	65,0	12,0	31,0	M45x2	31,0	24,0	-	M45x2	50,0	M125x2
YH-50/500	685,0	1 185,0	673,0	125,0	95,0	70,0	55,0	70,0	65,0	12,0	31,0	M45x2	31,0	24,0	-	M45x2	50,0	M125x2
YH-70/150	335,0	485,0	321,0	146,0	112,0	80,0	58,0	79,0	75,0	14,0	35,0	M50x3	35,0	24,0	-	M50x3	60,0	M146x3
YH-70/350	540,0	890,0	526,0	146,0	112,0	80,0	58,0	79,0	75,0	14,0	35,0	M50x3	35,0	24,0	-	M50x3	60,0	M146x3

Nacisk 23,0t

Hydrauliczny zestaw ściągający BMZ 2311 składa się z pompy hydraulicznej HPS, przewodu hydaulicznego HHC o długości 2,0m, siłownika YS o skoku 160,0mm i uchwytu 3-ramiennego.

Charakterystyka techniczna

Typ

Nr katalogowy

Nacisk

Skok tłoka

Masa

t

Typ

mm

kg

BMZ-2300

01303.154567

23,0

brak

-

28,0

BMZ-2311

01303.154482

23,0

YS-23/160

HPS-2/0,7 A

HHC-20

160,0

45,0

Na specjalne zamówienie zestawy moga być wyposażone w manometr .

Wymiary	Amax	Bmax
Typ	mm	mm
BMZ-2300	300,0	350,0

Istnieje możliwość wydłużenia ramion zestawu.

Wymiary	A
Typ	mm
BMZ-2308	400,0
BMZ-2309	500,0

Maksymalny nacisk 23,0 t

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk	Siłownik	Skok siłownika	Pompa	Masa
		t		mm		kg
RPY-1015 M-2	01303.157346	10,0	YS-10/150	150,0	HPS-2/0,7 A	86,0
RPY-1025 EM-1	01303.160742	10,0	YS-10/250	250,0	PYE-03/3/10/3M-S	86,0
RPY-2316 M	01303.157360	23,0	YS-23/160	160,0	HPS-2/0,7 A	86,0
RPY-2325 M	01303.157384	23,0	YS-23/250	250,0	HPS-2/2 A	86,0
RPY-2325 EM-1	01303.160759	23,0	YS-23/250	250,0	PYE-03/3/10/3M-S	86,0

Wymiary	Amin.	Amax.	B	C	D	E	F	G	H	I	K	L
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
RPY-10	-	440,0	380,0	510,0	-	180,0	-	-	840,0	300,0	-	-
RPY-23	-	440,0	380,0	510,0	-	180,0	-	-	840,0	300,0	-	-

Nośność od 140,0t do 1100,0t

Charakterystyka techniczna

Wielkość	Typ	Nr katalogowy	Nośność	Skok	Masa	Powierzchnia tłoka	Wysokość	Średnica
t			kN	mm	kg	cm2	mm	mm
140	YEGA-140/50	01303.163385	1380,0	50,0	38,0	201,0	155,0	200,0
140	YEGA-140/100	01303.163194	1380,0	100,0	51,0	201,0	205,0	200,0
140	YEGA-140/150	01303.163200	1380,0	150,0	63,0	201,0	255,0	200,0
140	YEGA-140/200	01303.163217	1380,0	200,0	75,0	201,0	305,0	200,0
140	YEGA-140/300	01303.163231	1380,0	300,0	100,0	201,0	405,0	200,0
220	YEGA-220/50	01303.163248	2200,0	50,0	64,0	314,0	170,0	250,0
220	YEGA-220/100	01303.163255	2200,0	100,0	85,0	314,0	220,0	250,0
220	YEGA-220/150	01303.163262	2200,0	150,0	104,0	314,0	270,0	250,0
220	YEGA-220/250	01303.163286	2200,0	250,0	143,0	314,0	370,0	250,0
340	YEGA-340/50	01303.163309	3370,0	50,0	123,0	491,0	210,0	310,0
340	YEGA-340/100	01303.163319	3370,0	100,0	154,0	491,0	260,0	310,0
340	YEGA-340/150	01303.163323	3370,0	150,0	184,0	491,0	310,0	310,0
340	YEGA-340/250	01303.163347	3370,0	250,0	243,0	491,0	410,0	310,0
430	YEGA-430/50	01303.163484	4226,0	50,0	125,0	616,0	215,0	340,0
430	YEGA-430/100	01303.163491	4226,0	100,0	157,0	616,0	265,0	340,0
430	YEGA-430/150	01303.163507	4226,0	150,0	190,0	616,0	315,0	340,0
430	YEGA-430/250	01303.163927	4226,0	250,0	255,0	616,0	415,0	340,0
560	YEGA-560/50	-	5520,0	50,0	223,0	804,0	240,0	390,0
560	YEGA-560/100	-	5520,0	100,0	272,0	804,0	290,0	390,0
560	YEGA-560/150	-	5520,0	150,0	319,0	804,0	340,0	390,0
560	YEGA-560/250	-	5520,0	250,0	413,0	804,0	440,0	390,0
670	YEGA-670/50	-	6603,0	50,0	298,0	962,0	265,0	430,0
670	YEGA-670/100	-	6603,0	100,0	355,0	962,0	315,0	430,0
670	YEGA-670/150	-	6603,0	150,0	412,0	962,0	365,0	430,0
670	YEGA-670/250	-	6603,0	250,0	525,0	962,0	465,0	430,0
880	YEGA-880/50	-	8625,0	50,0	423,0	1257,0	290,0	490,0
880	YEGA-880/100	-	8625,0	100,0	503,0	1257,0	340,0	490,0
880	YEGA-880/150	-	8625,0	150,0	577,0	1257,0	390,0	490,0
880	YEGA-880/250	-	8625,0	250,0	725,0	1257,0	490,0	490,0
1100	YEGA-1100/50	01303.163569	10916,0	50,0	766,0	1590,0	415,0	550,0
1100	YEGA-1100/100	01303.163576	10916,0	100,0	867,0	1590,0	465,0	550,0
1100	YEGA-1100/150	-	10916,0	150,0	960,0	1590,0	515,0	550,0
1100	YEGA-1100/250	01303.163743	10916,0	250,0	1147,0	1590,0	615,0	550,0

Nośność o 10,0 do 100,0 t

Budowa:

- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie (Yale ChroMo-Design)
- podwójne łożyskowanie tłoka utwardzonego powierzchniowo
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- wymienna, utwardzona podstawa
- wewnętrzny i zewnętrzny zbierak brudu
- ciśnienie pracy 700 bar
- gwint otworów zasilajacych: 3/8 NPT

Przyłącza:
- złączki CFY - 1 (razem z kapturami ochronnymi CDF-9)
Siłowniki wspópracują z:
- ręcznymi pompami hydraulicznymi typu HPS
- przewodami hydraulicznymi HHC

Charakterystyka techniczna

Typ	Nr katalogowy	Nośność	Skok	Powierzchnia tłoka	Objętość oleju	Wysokość	Średnica	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YFS-10/11	01303.150750	100,0	11,0	14,3	16,0	43,0	56,0	1,5
YFS-20/15	01303.150767	200,0	15,0	28,6	31,0	60,0	76,0	3,0
YFS-30/15	01303.150774	300,0	15,0	44,2	66,0	60,0	96,0	4,2
YFS-50/15	01303.150781	500,0	15,0	71,5	107,0	70,0	145,0	8,7
YFS-100/15	01303.150798	1000,0	15,0	143,0	215,0	91,0	170,0	16,0

Wymiary	A	B	D	D1	E	F	H	M	Q	R	S	Z
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
YFS-10/11	43,0	54,0	56,0	83,0	43,0	38,0	16,0	-	28,0	54,0	-	10,0
YFS-20/15	60,0	75,0	76,0	95,0	60,0	50,0	19,0	-	38,0	54,0	-	5,0
YFS-30/15	60,0	75,0	96,0	115,0	75,0	57,0	19,0	-	48,0	54,0	-	5,0
YFS-50/15	70,0	85,0	145,0	-	95,0	75,0	19,0	-	-	54,0	-	5,0
YFS-100/15	91,0	106,0	170,0	-	135,0	120,0	22,0	85,0	-	54,0	55,0	-

Dobór pompy

Typ	Objętość oleju	HPS-1/07	HPS-2/0,3	HPS-2/0,7	HPS-2/2	HPS-2/04	HPS-2/6,5
	cm3	700cm3	300cm3	700cm3	2000cm3	4000cm3	6500cm3
YFS-10/11	16,0	+++	+++	+++	-	-	-
YFS-20/15	31,0	+++	+++	+++	-	-	-
YFS-30/15	66,0	+++	+++	+++	-	-	-
YFS-50/15	107,0	+++	++	+++	-	-	-
YFS-100/15	215,0	+++	++	+++	-	-	-

Nośność od 100,0t do 200,0t , skok od 50,0mm do 500,0 mm

Charakterystyka techniczna

Typ	Nr katalogowy	*Nośność)**	Skok	*Powierzchnia tłoka)**	Objętość oleju	Wysokość minimalna	Średnica podstawy siłownika	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YH-100/50	01303.150576	1000,0 / 450,0	50,0	143,0 / 64,4	716,0	265,0	180,0	49,0
YH-100/150	01303.150583	1000,0 / 450,0	150,0	143,0 / 64,4	2148,0	365,0	180,0	64,0
YH-100/350	01303.150590	1000,0 / 450,0	350,0	143,0 / 64,4	5010,0	565,0	180,0	94,0
YH-100/500	01303.150606	1000,0 / 450,0	500,0	143,0 / 64,4	7157,0	725,0	180,0	118,0
YH-200/150	01303.150613	2000,0 / 900,0	150,0	286,0 / 128,7	4253,0	410,0	250,0	137,0
YH-200/350	01303.150620	2000,0 / 900,0	350,0	286,0 / 128,7	9924,0	620,0	250,0	198,0
YH-200/500	01303.150637	2000,0 / 900,0	500,0	286,0 / 128,7	14177,0	780,0	250,0	244,0

*) Pierwsza wartość - wysuw, druga wartość - powrót

Wymiary	A	B	C	D	E	F	H	I	J	K	L	O	P	S	U	V	W	X
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm		mm
YH-100/50	265,0	315,0	250,0	180,0	135,0	100,0	66,0	90,0	90,0	15,0	-	M65x3	40,0	24,0	110,0	4xM12	70,0	M180x3
YH-100/150	365,0	515,0	350,0	180,0	135,0	100,0	66,0	90,0	90,0	15,0	-	M65x3	40,0	24,0	110,0	4xM12	70,0	M180x3
YH-100/350	565,0	915,0	550,0	180,0	135,0	100,0	66,0	90,0	90,0	15,0	-	M65x3	40,0	30,0	110,0	4xM12	70,0	M180x3
YH-100/500	725,0	1 225,0	710,0	180,0	135,0	100,0	66,0	95,0	90,0	15,0	-	M65x3	40,0	30,0	110,0	4xM12	70,0	M180x3
YH-200/150	410,0	560,0	391,0	250,0	190,0	140,0	80,0	105,0	127,0	19,0	-	M90x3	55,0	30,0	160,0	4xM16	80,0	M250x4
YH-200/350	620,0	970,0	601,0	250,0	190,0	140,0	80,0	105,0	127,0	19,0	-	M90x3	55,0	30,0	160,0	4xM16	80,0	M250x4
YH-200/500	780,0	1 280,0	761,0	250,0	190,0	140,0	80,0	105,0	127,0	19,0	-	M90x3	55,0	30,0	160,0	4xM16	80,0	M250x4

Nacisk od 50,0t do 200,0 t

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk	Siłownik	Skok siłownika	Pompa	Masa
		t		mm		kg
RPY-5015 EM	01303.158992	50,0	YH-50/150	150,0	PY-04/2/5/4M	880,0
RPY-5035 EM	01303.157575	50,0	YH-50/350	350,0	PY-04/2/5/4M	880,0
RPY-5035 EE	01303.157582	50,0	YH-50/350	350,0	PYS-07/3/10/4 E	880,0
RPY-5050 EE	01303.159012	50,0	YH-50/500	500,0	PYS-07/3/10/4 E	880,0
RPY-10035 EM	01303.157599	100,0	YH-100/350	350,0	PY-07/3/20/4 M	1290,0
RPY-10035 EE	01303.157605	100,0	YH-100/350	350,0	PY-07/3/20/4 E	1290,0
RPY-10050 EM	01303.157612	100,0	YH-100/500	500,0	PY-07/3/20/4 M	1290,0
RPY-10050 EE	01303.158978	100,0	YH-100/500	500,0	PY-07/3/20/4 E	1290,0
RPY-20035 EM	01303.157629	200,0	YH-200/350	350,0	PY-11/3/20/4 M	2800,0
RPY-20035 EE	01303.157636	200,0	YH-200/350	350,0	PY-11/3/20/4 E	2800,0
RPY-20050 EM	01303.157643	200,0	YH-200/500	500,0	PY-11/3/20/4 M	2800,0
RPY-20050 EE	01303.159142	200,0	YH-200/500	500,0	PY-11/3/20/4 E	2800,0

Wymiary	Amin.	Amax.	B	C	D	E	F	G	H	I	K	L
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
RPY-50	350,0	900,0	800,0	1000,0	1230,0	810,0	140,0	265,0	2000,0	305,0	1000,0	350,0
RPY-100	245,0	805,0	1000,0	1300,0	1430,0	860,0	140,0	335,0	2000,0	395,0	1000,0	350,0
RPY-200	320,0	1000,0	1000,0	1400,0	1580,0	1040,0	170,0	450,0	2430,0	550,0	1000,0	400,0

Ręczne pompy dla siłowników jednostronnego działania

Budowa:
- korpusy wykonane są ze stali konstrukcyjnej
- gwint otworów olejowych: 3/8 NPT

- duży i łatwy do kontroli zawór powrotny

- odpowietrznik

- ergonomiczny uchwyt gumowy

Pompy współpracują z:
- przewodami hydraulicznymi HHC

- manometrami

Charakterystyka techniczna

Typ	Nr katalogowy	Liczba stopni	Pojemność	Wydatek-1 stopień	Wydatek-2 stopień	Masa
			cm3	cm3	cm3	kg
HPS-1/0,7 A	01303.159081	jednostopniowa	700,0	-	2,0	7,0
HPS-2/0,3 A	01303.152969	dwustopniowa	300,0	5,0	1,0	3,5
HPS-2/0,7 A	01303.159098	dwustopniowa	700,0	11,0	2,0	7,0
HPS-2/2 A	01303.159104	dwustopniowa	2 000,0	11,0	2,0	10,0
HPS-2/4 A	01303.159111	dwustopniowa	4 000,0	11,0	2,0	13,0
HPS-2/6,5 A	01303.159128	dwustopniowa	6 500,0	11,0	2,0	21,0
HPS-2/10 A	01303.159135	dwustopniowa	10 000,0	11,0	2,0	27,0

Wymiary	A	B	C	D	E	F
Typ	mm	mm	mm	mm	mm	mm
HPS-1/0,7 A	590,0	95,0	160,0	165,0	55,0	80,0
HPS-2/0,3 A	500,0	100,0	100,0	110,0	35,0	35,0
HPS-2/0,7 A	590,0	95,0	160,0	165,0	55,0	80,0
HPS-2/2 A	595,0	65,0	160,0	165,0	55,0	80,0
HPS-2/4 A	715,0	65,0	160,0	180,0	55,0	80,0
HPS-2/6,5 A	715,0	65,0	200,0	180,0	55,0	80,0
HPS-2/10 A	880,0	65,0	160,0	190,0	55,0	80,0

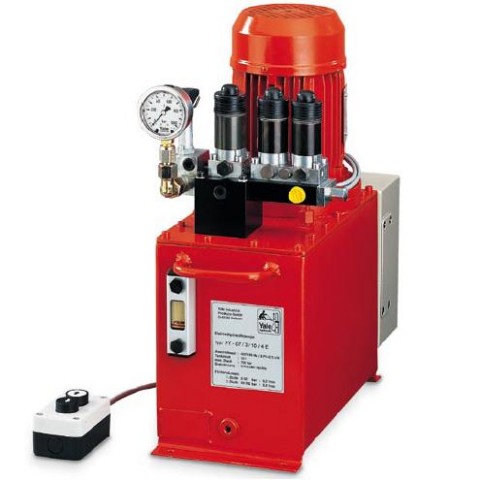

Agregaty PY wyposażone są w dwustopniowe pompy, co oznacza,że w pierwszym stopniu (niskiego ciśnienia) pompa napełnia podłączony siłownik szybko do ciśnienia 80 bar. Drugi stopień (wysokiego ciśnienia) włączany jest automatycznie od 80 bar aż do 700 bar. Równocześnie pierwszy stopień zostaje rozłączony. To ekonomiczne rozwiązanie zapobiega przegrzewaniu się, oszczędza energię a także umożliwia zwartą budowę agregatu.

Charakterystyka techniczna

Typ	Nr katalogowy	Objętość zbiornika	Rozdzielacz	Rozdzielacz	Moc silnika	Wydajność	(dwustopniowa)
						0 - 80 bar	80 - 700 bar
		l	*R)**	E-M)**	kW	l/min	l/min
PY-07/3/10/3 M	01303.153300	10,0	3/3	-	0,75	6,0	0,6
PY-07/3/10/4 M	01303.153324	10,0	4/3	-	0,75	6,0	0,6
PY-07/3/20/3 M	01303.153348	20,0	3/3	-	0,75	6,0	0,6
PY-07/3/20/4 M	01303.153362	20,0	4/3	-	0,75	6,0	0,6
PY-07/3/10/3 E	01303.153683	10,0	-	3/3	0,75	6,0	0,6
PY-07/3/10/4 E	01303.153690	10,0	-	4/3	0,75	6,0	0,6
PY-07/3/20/3 E	01303.153389	20,0	-	3/3	0,75	6,0	0,6
PY-07/3/20/4 E	01303.153393	20,0	-	4/3	0,75	6,0	0,6
PY-11/3/20/3 M	01303.153409	20,0	3/3	-	1,10	8,5	1,1
PY-11/3/20/4 M	01303.153423	20,0	4/3	-	1,10	8,5	1,1
PY-11/3/30/3 M	01303.153621	30,0	3/3	-	1,10	8,5	1,1
PY-11/3/30/4 M	01303.153638	30,0	4/3	-	1,10	8,5	1,1
PY-11/3/20/3 E	01303.153485	30,0	-	3/3	1,10	8,5	1,1
PY-11/3/20/4 E	01303.153492	30,0	-	4/3	1,10	8,5	1,1
PY-11/3/30/3 E	01303.153645	30,0	-	3/3	1,10	8,5	1,1
PY-11/3/30/4 E	01303.153652	30,0	-	4/3	1,10	8,5	1,1
PY-22/3/30/3 M	01303.153522	30,0	3/3	-	2,20	18.0	2,1
PY-22/3/30/4 M	01303.153539	30,0	4/3	-	2,20	18.0	2,1
PY-22/3/50/3 M	01303.153546	50,0	3/3	-	2,20	18.0	2,1
PY-22/3/50/4 M	01303.153553	50,0	4/3	-	2,20	18.0	2,1
PY-22/3/30/3 E	01303.153560	50,0	-	3/3	2,20	18.0	2,1
PY-22/3/30/4 E	01303.153577	50,0	-	4/3	2,20	18.0	2,1
PY-22/3/50/3 E	01303.153584	50,0	-	3/3	2,20	18.0	2,1
PY-22/3/50/4 E	01303.153591	50,0	-	4/3	2,20	18.0	2,1

*) R - rozdzielacz sterowany ręcznie

3/3 do siłowników jednostronnego działania

4/3 do siłowników dwustronnego działania

**)E-M - rozdzielacz sterowany elektromagnetycznie

3/3 do siłowników jednostronnego działania

4/3 do siłowników dwustronnego działania

Wszystkie agregaty mogą być wyposażone w wózek lub zabudowę ochronną.

Charakterystyka techniczna

Typ	Nr katalogowy	Ciśnienie robocze	Wydajność	Objętość zbiornika	Moc / Napięcie
		bar	l/min	l
PMF-07/3/20/2 x 3 M	01303.163521	2 x 700	2 x 0.3	20,0	0.75 kW-400V
PMF-15/3/20/2 x 3 M	-	2 x 700	2 x 0.6	20,0	1.5 kW-400V
PMF-15/3/40/4 x 3 M	01303.157827	4 x 700	4 x 0.3	40,0	1.5 kW-400V
PMF-30/3/40/4 x 3 M	01303.160957	4 x 700	4 x 0.6	40,0	3.0 kW-400V
PMF-55/3/100/4 x 3 M	-	4 x 700	4 x 1.0	100,0	5.5 kW-400V
PMF-110/3/100/4 x 3 M	01303.163972	4 x 700	4 x 2.1	100,0	11.0 kW-400V

Nacisk od 20,0t do 50,0t

Hydrauliczne zestawy ściągające typu YHP-252G do YHP-552G są to zestawy składające się z pompy hydraulicznej HPS z manometrem GYA-63, przewodu hydraulicznego HHC o długości 2,0m, siłownika przelotowego YCS i uchwytu 3-ramiennego (lub 2-ramiennego).

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk	Masa
		t	kg	Typ	Typ	Typ	Typ
YHP-252 G	01303.161992	20,0	40,0	HPS - 1/07	GYA - 63	HHC-20	YCS-21/50
YHP-352 G	01303.162005	30,0	65,0	HPS - 1/07	GYA - 63	HHC-20	YCS-33/60
YHP-552 G	01303.162012	50,0	120,0	HPS - 2/2	GYA - 63	HHC-20	YCS-57/70

Wymiary	A	B	*A)**	*B)**
Typ	mm	mm	mm	mm
YHP-252 G	300,0	500,0	300,0	420,0
YHP-352 G	520,0	900,0	520,0	700,0
YHP-552 G	700,0	1200,0	700,0	1000,0

Wymiary A*) i B*) dotyczą układu 2-ramiennego.

Charakterystyka

Typ	Nr katalogowy	Zakres ciśnień	Średnica tarczy	Rozmiar gwintu	Rozmiar klucza	Dokładność pomiaru
		bar	mm	DIN 16288		%
GGY-631	01303.154796	0-1000	63,0	G 1/4	14,0	1,6
GGY-632	01303.155120	0-1000	63,0	1/4 NPT	14,0	1,6
GGY-633	01303.155274	0-160	63,0	G 1/4	14,0	1,6
GGY-634	01303.155281	0-250	63,0	G 1/4	14,0	1,6
GGY-635	01303.155298	0-400	63,0	G 1/4	14,0	1,6
GGY-636	01303.155304	0-600	63,0	G 1/4	14,0	1,6
GGY-1001	01303.154802	0-1000	100,0	G 1/2	22,0	1,0
GGY-1001	01303.155168	0-1000	100,0	G 1/2	22,0	1,0
GGY-1004	01303.155151	0-700	100,0	G 1/2	22,0	1,0
GGY-1005	01303.159203	0-160	100,0	G 1/2	22,0	1,0
GGY-1002	01303.155137	0-250	100,0	G 1/2	22,0	1,0
GGY-1003	01303.155144	0-400	100,0	G 1/2	22,0	1,0
GGY-2500	01303.155113	0-2500	100,0	G 1/2	22,0	1,6

Podstawy pod pompy typu HBP są wyposażeniem dodatkowym do pomp hydraulicznych typu HPS i HPH. Zapewniają stabilność pompom na nierównym i miękkim podłożu. Montaż podstaw ramowych jest bardzo łatwy, trzeba jedynie wywiercić trzy otwory montażowe.

Charakterystyka techniczna

Typ	Nr katalogowy	Zastosowanie	Masa
			kg
HPB-2	01303.156684	HPS-1/0,7 A; HPS-2/0,7 A; HPS-2/2 A ; HPH-2/0,7 A; HPH-2/2 A	1,3
HPB-4	01303.156691	HPS-2/4 A; HPH-2/4 A	1,8
HPB-6	01303.156707	HPS-2/6,5 A; HPH-2/6,5 A	1,9

Wymiary	A	B
Typ	mm	mm
HPB-2	765,0	190,0
HPB-4	885,0	190,0
HPB-6	910,0	190,0

Nośność od 30,0t do 1100,0t

Budowa

- ciśnienie robocze 700 bar
- geawitacyjny powrót tłoka (nacisk zewnętrzny)
- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie(Yale ChroMo-Design)
- powierzchniowo utwardzony tłok z gwintem trapezowym
- wymienna, utwardzona podstawa
- gwint otworu olejowego: 3/8 NPT

- wszystkie cylindry z uchwytami transportowymi

Przyłącza:
- końcówka CFY-1 (razem z kapturami ochronnymi CDF-9)

Siłowniki wspópracują z:
- pompami hydraulicznymi lub agregatami hydraulicznymi
- przewodami hydraulicznymi HHC

Opcja

- uchylna podstawa

Charakterystyka techniczna

Wielkość	Typ	Nr katalogowy	Nośność	Skok	Masa
t			kN	mm	kg
30	YEL-30/50	01303.151894	300,0	50,0	10,5
30	YEL-30/100	01303.151900	300,0	100,0	13,5
30	YEL-30/150	01303.151917	300,0	150,0	17,5
30	YEL-30/200	-	300,0	200,0	19,5
30	YEL-30/300	01303.162074	300,0	300,0	26,0
50	YEL-50/50	01303.151924	486,0	50,0	17,5
50	YEL-50/100	01303.151931	486,0	100,0	22,0
50	YEL-50/150	01303.151948	486,0	150,0	30,0
50	YEL-50/200	01303.187930	486,0	200,0	32,0
50	YEL-50/300	-	486,0	300,0	41,0
100	YEL-93/50	01303.151955	931,0	50,0	40,0
100	YEL-93/100	01303.151962	931,0	100,0	48,5
100	YEL-93/150	01303.151979	931,0	150,0	58,5
100	YEL-93/200	01303.163637	931,0	200,0	68,5
100	YEL-93/300	-	931,0	300,0	83,5
140	YEL-140/50	01303.151986	1400,0	50,0	60,0
140	YEL-140/100	01303.151993	1400,0	100,0	72,5
140	YEL-140/150	01303.152006	1400,0	150,0	88,0
140	YEL-140/200	01303.040327	1400,0	200,0	102,0
140	YEL-140/300	-	1400,0	300,0	130,0
220	YEL-220/50	01303.152013	2200,0	50,0	105,0
220	YEL-220/100	01303.152020	2200,0	100,0	148,0
220	YEL-220/150	01303.152037	2200,0	150,0	189,0
220	YEL-220/250	01303.163545	2200,0	250,0	213,0
340	YEL-340/50	01303.163965	3370,0	50,0	183,0
340	YEL-340/100	01303.055536	3370,0	100,0	229,0
340	YEL-340/150	01303.162418	3370,0	150,0	263,0
340	YEL-340/250	-	3370,0	250,0	329,0
430	YEL-430/50	01303.152051	4226,0	50,0	296,0
430	YEL-430/100	01303.152068	4226,0	100,0	340,0
430	YEL-430/150	01303.152075	4226,0	150,0	385,0
430	YEL-430/250	-	4226,0	250,0	473,0
560	YEL-560/50	-	5520,0	50,0	390,0
560	YEL-560/100	-	5520,0	100,0	481,0
560	YEL-560/150	01303.161350	5520,0	150,0	537,0
560	YEL-560/250	-	5520,0	250,0	650,0
670	YEL-670/50	-	6603,0	50,0	545,0
670	YEL-670/100	-	6603,0	100,0	614,0
670	YEL-670/150	-	6603,0	150,0	683,0
670	YEL-670/250	-	6603,0	250,0	821,0
880	YEL-880/50	-	8625,0	50,0	714,0
880	YEL-880/100	-	8625,0	100,0	901,0
880	YEL-880/150	-	8625,0	150,0	1.008,0
880	YEL-880/250	-	8625,0	250,0	1.170,0
1100	YEL-1100/50	-	10916,0	50,0	969,0
1100	YEL-1100/100	-	10916,0	100,0	1.201,0
1100	YEL-1100/150	-	10916,0	150,0	1.310,0
1100	YEL-1100/250	-	10916,0	250,0	1.530,0

Siła ściągająca od 10,0t do 51,0t

Budowa:
- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie(Yale ChroMo-Design)
- podwójne łożyskowanie tłoka utwardzonego powierzchniowo
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- wymienna, utwardzona podstawa
- wewnętrzny i zewnętrzny zbierak brudu
- ciśnienie pracy 700 bar
- gwint otworów zasilajacych: 3/8 NPT

Przyłącza:
- złączki CFY - 1 (razem z kapturami ochronnymi CDF-9)
Siłowniki wspópracują z:
- ręcznymi pompami hydraulicznymi typu HPS
- przewodami hydraulicznymi HHC

Charakterystyka techniczna

Typ	Nr katalogowy	Siła ściągająca	Skok	Powierzchnia tłoka	Objętość oleju	Długość	Masa
		kN	mm	cm2	cm3	mm	kg
YPL-10/150	01303.152822	100,0	150,0	14,2	213,0	750,0	9,0
YPL-20/150	01303.152839	200,0	150,0	30,6	459,0	795,0	22,0
YPL-30/150	01303.152846	300,0	150,0	42,6	639,0	875,0	29,0
YPL-51/150	01303.157858	510,0	150,0	74,6	1 120,0	955,0	59,0
YPPS-10/150^*)	01303.152853	100,0	150,0	14,2	213,0	750,0	19,0

^{*)Wykonanie z pompą zintegrowaną z siłownikiem}

Wymiary	A	B	C	D	E	G	H
Typ	mm	mm	mm	mm	mm	mm	mm
YPL-10/150	749,0	78,0	32,0	68,0	120,0	23,0	M24 x 1,5
YPL-20/150	795,0	95,0	35,0	105,0	120,0	30,0	M45 x 2
YPL-30/150	875,0	120,0	56,0	121,0	150,0	32,0	M50 x 2
YPL-51/150	955,0	150,0	70,0	156,0	150,0	40,0	M60 x 2
YPPS-10/150	749,0	78,0	32,0	68,0	120,0	23,0	M24 x 1,5

Nośność od 12,0t do 93,0t

Budowa:
- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie(Yale ChroMo-Design)
- podwójne łożyskowanie tłoka utwardzonego powierzchniowo
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- wymienna, utwardzona podstawa
- wewnętrzny i zewnętrzny zbierak brudu
- ciśnienie pracy 700 bar
- gwint otworów zasilajacych: 3/8 NPT

Przyłącza:
- złączki CFY - 1 (razem z kapturami ochronnymi CDF-9)
Siłowniki wspópracują z:
- ręcznymi pompami hydraulicznymi typu HPS
- przewodami hydraulicznymi HHC

Charakterystyka techniczna

Typ	Nr katalogowy	Nośność	Skok	Powierzchnia tłoka	Objętość oleju	Wysokość	Średnica otworu	Średnica	Masa
		kN	mm	cm2	cm3	mm	mm	mm	kg
YCS-12/40	01303.150873	120,0	40,0	17,2	71,0	142,0	20,0	70,0	3,5
YCS-12/75	01303.150880	120,0	75,0	17,2	132,0	195,0	20,0	70,0	4,5
YCS-21/50	01303.150897	214,0	50,0	30,5	153,0	173,0	27,0	100,0	8,5
YCS-21/150	01303.150903	214,0	150,0	30,5	458,0	335,0	27,0	100,0	15,0
YCS-33/60	01303.150910	335,0	60,0	47,9	287,0	193,0	33,0	114,0	12,0
YCS-33/150	01303.150927	335,0	150,0	47,9	716,0	343,0	33,0	114,0	21,0
YCS-57/70	01303.150934	567,0	70,0	81,0	562,0	242,0	42,0	150,0	25,0
YCS-62/150	01303.150941	618,0	150,0	88,3	1330,0	335,0	55,0	163,0	38,0
YCS-93/75	01303.150958	930,0	75,0	133,0	990,0	280,0	80,0	214,0	55,0

Wymiary	A	B	C	D	E	F	J	K	M	O	P	R	S	T	U	V	W	X	Y
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
YCS-12/40	135,0	175,0	20,0	70,0	55,0	40,0	38,0	3,0	-	M30x1,5	20,0	4,0	-	-	58,0	M8	30,0	M70x2	7,0
YCS-12/75	188,0	263,0	20,0	70,0	55,0	40,0	38,0	3,0	-	M30x1,5	20,0	4,0	-	-	58,0	M8	30,0	M70x2	7,0
YCS-21/50	163,0	213,0	27,0	100,0	73,0	53,0	50,0	3,0	-	M40x1,5	25,0	5,0	-	-	82,0	M10	35,0	M100x2	10,0
YCS-21/150	325,0	475,0	27,0	100,0	73,0	53,0	50,0	3,0	120,0	M40x1,5	25,0	5,0	51,0	-	82,0	M10	35,0	M100x2	10,0
YCS-33/60	183,0	243,0	33,0	114,0	90,0	65,0	62,0	3,0	-	M48x1,5	30,0	5,0	-	-	92,0	M10	40,0	M110x2	10,0
YCS-33/150	333,0	483,0	33,0	114,0	90,0	65,0	62,0	3,0	120,0	M48x1,5	30,0	5,0	51,0	-	92,0	M10	40,0	M110x2	10,0
YCS-57/70	230,0	300,0	42,0	150,0	118,0	90,0	85,0	3,0	-	M65x2	35,0	5,0	24,0	155,0	120,0	M12	50,0	M150x3	12,0
YCS-62/150	323,0	473,0	55,0	163,0	130,0	100,0	96,0	3,0	-	M78x2	40,0	5,0	24,0	200,0	135,0	M12	60,0	M160x3	12,0
YCS-93/75	265,0	340,0	80,0	214,0	170,0	136,0	132,0	5,0	-	M115x2	45,0	-	24,0	170,0	180,0	M16	-	-	15,0

Przykład zastosowania siłownika przelotowego YCS

Nośność od 10,0 do 100,0t

Budowa:

- Yale ChroMo-Design
- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie(Yale ChroMo-Design)
- podwójne łożyskowanie tłoka utwardzonego powierzchniowo
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- wymienna, utwardzona podstawa
- wewnętrzny i zewnętrzny zbierak brudu
- ciśnienie pracy 700 bar
- gwint otworów zasilajacych: 3/8 NPT

Przyłącza:
- złączki CFY - 1 (razem z kapturami ochronnymi CDF-9)
Siłowniki wspópracują z:
- ręcznymi pompami hydraulicznymi typu HPS
- przewodami hydraulicznymi HHC

Charakterystyka techniczna

Typ	Nr katalogowy	Nośność	Skok	Powierzchnia tłoka	Objętość oleju	Wysokość	Średnica	Masa
		kN	mm	cm2	cm3	mm	mm	kg
YLS-10/35	01303.150804	100,0	35,0	14,3	51,0	86,0	70,0	2,5
YLS-20/45	01303.150811	200,0	45,0	28,6	128,0	100,0	85,0	4,0
YLS-30/60	01303.150828	300,0	60,0	42,9	266,0	120,0	100,0	6,5
YLS-50/60	01303.150835	500,0	60,0	71,5	426,0	122,0	125,0	10,4
YLS-100/55	01303.150842	1000,0	55,0	143,0	788,0	141,0	170,0	24,0

Wymiary	A	B	D	D1	E	F	H	M	Q	R	S	Z
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
YLS-10/35	86,0	121,0	70,0	-	43,0	38,0	16,0	-	-	54,0	-	10,0
YLS-20/45	100,0	145,0	85,0	-	60,0	50,0	17,0	-	-	54,0	-	10,0
YLS-30/60	120,0	180,0	100,0	-	75,0	57,0	19,0	-	-	54,0	-	5,0
YLS-50/60	122,0	182,0	125,0	-	95,0	75,0	19,0	-	-	54,0	-	5,0
YLS-100/55	141,0	196,0	170,0	-	135,0	120,0	26,0	148,0	-	54,0	25,0	-

Dobór pompy hydraulicznej typu HPS

Typ	Objętość oleju	HPS-1/07	HPS-2/0,3	HPS-2/0,7	HPS-2/2	HPS-2/04	HPS-2/6,5
	cm3	700cm3	300cm3	700cm3	2000cm3	4000cm3	6500cm3
YLS-10/35	51,0	+++	+++	+++	-	-	-
YLS-20/45	128,0	+++	++	+++	-	-	-
YLS-30/60	266,0	++	-	+++	-	-	-
YLS-50/60	426,0	++	-	+++	+++	-	-
YLS-100/55	788,0	-	-	-	+++	-	-

Nośność od 140,0t do 1100,0t

Charakterystyka techniczna

Typ	Nr katalogowy	Nośność	Skok	Masa
		kN	mm	kg
YEHA-140/50	01303.162937	1400,0	50,0	44,0
YEHA-140/100	01303.162920	1400,0	100,0	51,0
YEHA-140/150	01303.162944	1400,0	150,0	59,0
YEHA-140/200	01303.162951	1400,0	200,0	66,0
YEHA-140/300	01303.162975	1400,0	300,0	81,0
YEHA-220/50	01303.162982	2200,0	50,0	75,0
YEHA-220/100	01303.162999	2200,0	100,0	86,0
YEHA-220/150	01303.163002	2200,0	150,0	101,0
YEHA-220/300	01303.163033	2200,0	300,0	139,0
YEHA-340/50	01303.163125	3430,0	50,0	127,0
YEHA-340/100	01303.163132	3430,0	100,0	148,0
YEHA-340/150	01303.163149	3430,0	150,0	175,0
YEHA-340/300	01303.163170	3430,0	300,0	243,0
YEHA-430/50	-	4226,0	50,0	164,0
YEHA-430/100	-	4226,0	100,0	188,0
YEHA-430/150	-	4226,0	150,0	215,0
YEHA-430/250	-	4226,0	300,0	293,0
YEHA-560/50	-	5620,0	50,0	234,0
YEHA-560/100	01303.163446	5620,0	100,0	286,0
YEHA-560/150	01303.163439	5620,0	150,0	301,0
YEHA-560/300	-	5620,0	300,0	406,0
YEHA-670/50	-	6603,0	50,0	304,0
YEHA-670/100	-	6603,0	100,0	343,0
YEHA-670/150	-	6603,0	150,0	400,0
YEHA-670/300	-	6603,0	300,0	529,0
YEHA-880/50	-	8790,0	50,0	434,0
YEHA-880/100	-	8790,0	100,0	485,0
YEHA-880/150	-	8790,0	150,0	551,0
YEHA-880/300	-	8790,0	300,0	719,0
YEHA-1100/50	-	11000,0	50,0	584,0
YEHA-1100/100	-	11000,0	100,0	648,0
YEHA-1100/150	-	11000,0	150,0	731,0
YEHA-1100/300	-	11000,0	300,0	943,0

Charakterystyka

Typ	Nr katalogowy	Siła	Siła	Skok	Masa
		kN	kN	mm	kg
YCH-33/150	01303.150965	335,0	180,0	150,0	19,0
YCH-33/250	01303.150972	335,0	180,0	250,0	25,0
YCH-62/250	01303.150989	618,0	300,0	250,0	55,0
YCH-93/250	01303.150996	930,0	450,0	250,0	82,0
YCH-100/40	01303.151009	1000,0	500,0	40,0	38,0
YCH-140/200	01303.151016	1400,0	700,0	200,0	115,0

Do wszystkich typów pomp ręcznych oraz agregatów hydraulicznych.

Parametry

- klasa lepkości - ISO VG 32

- wysoki wskażnik smarowania

- niska ściśliwość

- ochrona przeciw korozji i kawitacji

- zminimalizowane powstawanie piany

- nie starzeje się

Typ	Nr	Pojemność
	katalogowy	l
HFY-1	01303.156622	1
HFY-5	01303.156639	5
HFY-10	01303.159562	10
HFY-20	01303.159579	20

Urządzenie to zostało zaprojektowane do obcinania łańcuchów (klasa 8) do średnicy 13 mm. Może być stosowany z pompami ręcznymi jak i z agregatami hydraulicznymi.

Charakterystyka techniczna

- Maksymalne ciśnienie pracy:700 bar.

- Maksymalna siła: 23,0 t

- Maksymalne rozwarcie szczęki - 30 mm

- Wymiary gabarytowe: 310x140x180 mm

- Masa: 17,o kg

- Siłownik jednostronnego działania ze sprężyną powrotną

Rozpieracze hydrauliczne to uniwersalne narzędzia mechaniczne jednostronnego działania z powrotem sprężynowym wykorzystywane do wszelkiego rodzaju prac, np. ustawianie kontenerów oraz pokryw, podnoszenie, pozycjonowanie lub ustawianie elementów konstrukcyjnych, zdejmowanie szalunków i form.

Charakterystyka techniczna

Typ	Nr katalogowy	Maksymalna siła	Ciśnienie	Zakres działania	Masa
		t	bar	mm	kg
YHS-05	01303.157650	0,5	700,0	16,0-100,0	1,9
YHS-11	01303.154741	1,0	700,0	16,0-100,0	2,1
YHS-15	01303.154673	1,5	700,0	35,0-220,0	6,9

Przeznaczone do siłowników jednostronnego działania.

- maksymalne ciśnienie robocze 700 bar
- praca dwustopniowa
- regulacja ciśnienia przy pomocy łatwodostępnego zaworu
- otwór olejowy 3/8 NPT

Charakterystyka techniczna

Typ	Nr katalogowy	Ciśnienie	Wydatek -1 stopień	Wydatek - 2 stopień	Objętość	Masa
		bar	cm3	cm3	cm3	kg
FPS-2/0,5 A	01303.160155	700,0	11,0	2,0	500,0	7,0

Charakterystyka techniczna

Typ	Nr katalogowy	Sterowanie	Ciśnienie robocze	Wydajność	Objętość zbiornika	Moc / Napięcie	Przewód sterowniczy	Prędkość obrotowa	Masa
		Zawór	bar	l/min	l	kW / V-1 faza	m	obr/min	kg
PY-04/2/5/2 M	01303.153263	Ręczny	700,0	4,0/0,23	5,0	0,37 / 230,0	1,5	2800,0	24,0
PY-04/2/5/4 M	01303.153294	Ręczny	700,0	4,0/0,23	5,0	0,37 / 230,0	1,5	2800,0	26,0
PY-04/2/5/2 E	01303.163392	Elektromagn.	700,0	4,0/0,23	5,0	0,37 / 230,0	1,5	2800,0	28,0

Pompy zasilane spręzonym powietrzem gwarantują 100% ochronę antywybuchową. Zalecane jest używanie w instalacji powietrza filtrów z układem smarującym.

Pompy hydrauliczne PAY współpracujące z siłownikami jednostronnego działania.

Charakterystyka techniczna

Typ	Nr katalogowy	Ciśnienie robocze	Wydajność	Objętość zbiornika	Ciśnienie instalacji powietrznej	Wydajność instalacji powietrznej	Otwór olejowy	Otwór powietrzny	Masa
		bar	l/min	l	bar	l/min			Kg
PAY-6	01303.153270	700,0	0,08 do 0,85	1,5	7,0	560,0	3/8 NPT	1/4 NPT	6,3
PAY-6-5	01303.160735	700,0	0,08 do 0,85	5,0	7,0	560,0	3/8 NPT	1/4 NPT	12,0

Pompy hydrauliczne PAY współpracujące z siłownikami dwustronnego działania.

Charakterystyka techniczna

Typ	Nr katalogowy	Ciśnienie robocze	Wydajność	Objętość zbiornika	Ciśnienie instalacji powietrznej	Wydajność instalacji powietrznej	Otwór olejowy	Otwór powietrzny	Masa
		bar	l/min	l	bar	l/min			Kg
PAY-64	01303.153270	700,0	0,08 do 0,85	1,5	7,0	560,0	3/8 NPT	1/4 NPT	7,5
PAY-64-5	01303.160735	700,0	0,08 do 0,85	5,0	7,0	560,0	3/8 NPT	1/4 NPT	13,0

Ręczne pompy hydrauliczne dla siłowników dwustronnego działania

Budowa:
- korpusy wykonane są ze stali konstrukcyjnej
- gwint otworów olejowych: 3/8 NPT

- 4-drogowy, 3-położeniowy rozdzielacz

- duży i łatwy do kontroli zawór powrotny

- odpowietrznik

- ergonomiczny uchwyt gumowy

Pompy współpracują z:
- przewodami hydraulicznymi HHC

- manometrami

Charakterystyka

Typ	Nr katalogowy	Konstrukcja	Pojemność zbiornika	Masa
			cm3	kg
HPH-2/0,7 A	01303.159159	dwustopniowa	700,0	8,0
HPH-2/2 A	01303.159166	dwustopniowa	2000,0	11,0
HPH-2/4 A	01303.159173	dwustopniowa	4000,0	14,0
HPH-2/6,5 A	01303.159180	dwustopniowa	6500,0	22,0
HPH-2/10 A	01303.159197	dwustopniowa	10000,0	28,0

Wymiary	A	B	C	D	E	F	G
Typ	mm	mm	mm	mm	mm	mm	mm
HPH-2/0.7 A	590,0	95,0	160,0	165,0	55,0	80,0	85,0
HPH-2/2 A	595,0	65,0	160,0	165,0	55,0	80,0	85,0
HPH-2/4 A	715,0	65,0	160,0	180,0	55,0	80,0	85,0
HPH-2/6.5 A	715,0	65,0	200,0	180,0	55,0	80,0	85,0
HPH-2/10 A	880,0	65,0	160,0	190,0	55,0	80,0	85,0

Pompy typu TWAZ są to wysokociśnieniowe, ręczne pompy, które pozwalają pozwalają na szybkie uzyskiwanie ciśnienia do 2000 barów . Oba stopnie są wyposażone w łatwonastawialne zawory ograniczające ciśnienie.

Charakterystyka techniczna

Typ	Nr katalogowy	*Ciśnienie robocze)**	Pojemność	Wydatek-1 stopień	Wydatek-2 stopień	Otwór olejowy	Manometr	Łącznik	Zawór bezpieczeństwa	Masa
		bar	cm3	cm3	cm3		(opcja)			kg
TWAZ-0,7	01303.159920	2000,0	700,0	8,0	0,6	M22 x 1.5	GGY-2500	GA-2000	Tak	7,0
TWAZ-1,3	01303.159937	2000,0	1300,0	13,0	1,0	M22 x 1.5	GGY-2500	GA-2000	Tak	9,0
TWAZ-2,3	01303.159951	2000,0	2300,0	31,0	1,6	M22 x 1.5	GGY-2500	GA-2000	Tak	16,0

Charakterystyka techniczna

Typ	Nr katalogowy	Objętość zbiornika	Moc silnika	Wydajność
				0-700 bar
		l	kW	l/min
PYE-03/3/10/3 M	01303.161893	10	0,35	0,3
PYE-03/3/10/4 M	01303.162135	10	0,35	0,3
PYE-07/3/10/3 M	01303.163736	10	0,75	0,6
PYE-07/3/20/3 M	01303.162425	20	0,75	0,6
PYE-07/3/30/3 M	-	30	0,75	0,6
PYE-07/3/50/3 M	-	50	0,75	0,6
PYE-07/3/10/4 M	01303.161855	10	0,75	0,6
PYE-07/3/20/4 M	01303.162814	20	0,75	0,6
PYE-07/3/30/4 M	-	30	0,75	0,6
PYE-07/3/50/4 M	-	50	0,75	0,6
PYE-11/3/20/3 M	01303.162883	20	1,10	1,0
PYE-11/3/30/3 M	-	30	1,10	1,0
PYE-11/3/50/3 M	-	50	1,10	1,0
PYE-11/3/20/4 M	01303.162494	20	1,10	1,0
PYE-11/3/30/4 M	01303.162364	30	1,10	1,0
PYE-11/3/50/4 M	-	50	1,10	1,0
PYE-22/3/20/3 M	01303.138093	20	2,20	2,1
PYE-22/3/30/3 M	-	30	2,20	2,1
PYE-22/3/50/3 M	-	50	2,20	2,1
PYE-22/3/20/4 M	01303.153607	20	2,20	2,1
PYE-22/3/30/4 M	-	30	2,20	2,1
PYE-22/3/50/4 M	-	50	2,20	2,1

Charakterystyka

Typ	Nr katalogowy	Objętość zbiornika	Moc silnika	Wydajność
				0-700 bar
		l	kW	l/min
PYE - 40/3/50/4 M	-	50,0	4,0	2,7
PYE - 55/3/70/4 M	-	70,0	5,5	4,0
PYE - 75/3/100/4 M	-	100,0	7,5	6,0
PYE - 110/3/150/4 M	-	150,0	11,0	8,0
PYE - 180/3/150/4 M	-	150,0	18,0	12,0

Maksymalny nacisk 23,0 t

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk	Siłownik	Skok siłownika	Pompa	Masa
		t		mm		kg
RPES-1015 M-2	01303.162579	10,0	YS-10/150	150,0	HPS-2/0,7 A	130,0
RPES-1025 EM-1	01303.160773	10,0	YS-10/250	250,0	PYE-03/3/10/3M-S	130,0
RPES-2316 M-2	01303.160780	23,0	YS-23/160	160,0	HPS-2/0,7 A	130,0
RPES-2325 M-2	01303.160797	23,0	YS-23/250	250,0	HPS-2/0,7 A	130,0
RPES-2325 EM-1	01303.160803	23,0	YS-23/250	250,0	PYE-03/3/10/3M-S	130,0

Wymiary	Amin.	Amax.	B	C	D	E	F	G	H	I	K	L
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
RPES-10	50,0	930,0	700,0	650,0	500,0	-	150,0	240,0	1695,0	245,0	-	-
RPES-23	50,0	930,0	700,0	650,0	500,0	-	150,0	240,0	1695,0	245,0	-	-

Nośność od 4,5 do 50,0t

Charakterystyka techniczna

Typ	Nr katalogowy	Nośność	Skok	Minimalna wysokość	Masa
		kN	mm	mm	kg
YAP-5130	01308.160018	4,5	133,0	15,0	13,5
YAP-10150	01308.160025	10,0	155,0	20,0	23,0
YAP-15150	01308.160032	15,0	155,0	25,0	40,0
YAP-25150	01308.160049	25,0	155,0	30,0	60,0
YAP-50150	01308.160056	50,0	155,0	35,0	165,0

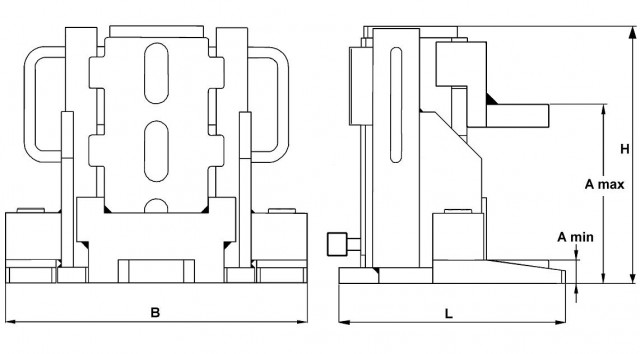

Wymiary	A min.	A max.	B	H	L
Typ	mm	mm	mm	mm	mm
YAP-5130	15,0	232,0	228,0	252,0	161,0
YAP-10150	20,0	273,0	277,0	283,0	194,0
YAP-15150	25,0	291,0	328,0	316,0	245,0
YAP-25150	30,0	300,0	387,0	330,0	278,0
YAP-50150	35,0	375,0	540,0	405,0	375,0

Nacisk od 10,0t do 25,0t

Hydrauliczne zestawy ściągające typu YHP-262G do YHP-562G są to zestawy składające się z pompy hydraulicznej HPS z manometrem GYA-63, przewodu hydaulicznego HHC o długości 2,0m, siłownika przelotowego YCS i uchwytu poprzecznego.

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk	Masa
		t	kg	Typ	Typ	Typ	Typ
YHP-262 G	01303.162029	10,0	46,0	HPS - 1/07	GYA - 63	HHC-20	YCS-21/50
YHP-362 G	01303.162036	20,0	86,0	HPS - 1/07	GYA - 63	HHC-20	YCS-33/60
YHP-562 G	01303.162043	25,0	156,0	HPS - 2/2	GYA - 63	HHC-20	YCS-57/70

Wymiary	C	D	E	F	G
Typ	mm	mm	mm	mm	mm
YHP-262 G	0 - 817,0	25,0 - 155,0	152,0	140,0	30,0 - 180,0
YHP-362 G	0 - 977,0	30,0 - 250,0	250,0	150,0	75,0 - 230,0
YHP-562 G	0 - 1233,0	75,0 - 330,0	330,0	150,0	75,0 - 230,0

Nacisk 20,0t do 50,0t

Hydrauliczne wielozadaniowe zestawy ściągające typu YHP-2752G do YHP-5752G to zestawy złożone z dwóch poprzednich rodzajów zestawów.

Charakterystyka techniczna

Typ	Nr katalogowy	Nacisk	Masa
		t	kg	Typ	Typ	Typ	Typ
YHP-2752 G	01303.161787	20,0/10,0	91,0	HPS - 1/07	GYA - 63	HHC-20	YCS-21/50
YHP-3752 G	01303.161824	30,0/20,0	172,0	HPS - 1/07	GYA - 63	HHC-20	YCS-33/60
YHP-5752 G	01303.162050	50,0/25,0	295,0	HPS - 2/2	GYA - 63	HHC-20	YCS-57/70

Wymiary	A	B	*A)**	*B)**	C	D	E	F	G
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
YHP-2752 G	300,0	500,0	300,0	420,0	0 - 817,0	25,0 - 155,0	152,0	140,0	30,0 - 180,0
YHP-3752 G	520,0	900,0	520,0	700,0	0 - 977,0	30,0 - 250,0	250,0	150,0	75,0 - 230,0
YHP-5752 G	700,0	1200,0	700,0	1000,0	0 - 1233,0	75,0 - 330,0	330,0	150,0	75,0 - 230,0

Charakterystyka techniczna

Typ	Nr katalogowy	Ciśnienie robocze	Wydajność	Objętość zbiornika	Moc / Napięcie
		bar	l/min	l
PMF-07/3/20/2 x 3 E	-	2 x 700	2 x 0.3	20,0	0.75 kW-400V
PMF-15/3/20/2 x 3 E	-	2 x 700	2 x 0.6	20,0	1.5 kW-400V
PMF-15/3/40/4 x 3 E	01303.160681	4 x 700	4 x 0.3	40,0	1.5 kW-400V
PMF-30/3/40/4 x 3 E	01303.160902	4 x 700	4 x 0.6	40,0	3.0 kW-400V
PMF-55/3/100/4 x 3 E	-	4 x 700	4 x 1.0	100,0	5.5 kW-400V
PMF-110/3/100/4 x 3 E	01303.162128	4 x 700	4 x 2.1	100,0	11.0 kW-400V

Nośność od 33,0t do 140,0t

Budowa:
- korpus cylindra i tłok wykonane ze stali stopowej utwardzanej cieplnie(Yale ChroMo-Design)
- podwójne łożyskowanie tłoka utwardzonego powierzchniowo
- montażowy gwint metryczny na korpusie cylindra oraz wewnątrz tłoka
- centralny otwór o dużej srednicy
- wymienna, utwardzona podstawa
- wewnętrzny i zewnętrzny zbierak brudu
- uchwyty transportowe
- ciśnienie pracy 700 bar
- gwint otworów zasilajacych: 3/8 NPT

Przyłącza:
- złączki CFY - 1 (razem z kapturami ochronnymi CDF-9)
Siłowniki wspópracują z:
- ręcznymi pompami hydraulicznymi typu HPH
- przewodami hydraulicznymi HHC

Na specjalne zamówienia możliwe są wykonania siłowników do 600 ton.

Charakterystka techniczna

Typ	Nr katalogowy	*Nośność)**	Skok	Powierzchnia tłoka	Objętość oleju	Wysokość minimalna	Średnica otworu	Średnica zewnętrzna	Masa
		kN	mm	cm2	cm3	mm	mm	mm	kg
YCH-33/150	01303.150965	335,0 / 180,0	150,0	47,9	716,0	310,0	33,0	114,0	19,0
YCH-33/250	01303.150972	335,0 / 180,0	250,0	47,9	1200,0	415,0	33,0	114,0	25,0
YCH-62/250	01303.150989	618,0 / 300,0	250,0	88,3	2220,0	452,0	55,0	163,0	55,0
YCH-93/250	01303.150996	930,0 / 450,0	250,0	133,0	3320,0	465,0	55,0	193,0	82,0
YCH-100/40	01303.151009	1000,0 / 500,0	40,0	143,0	578,0	190,0	55,0	200,0	38,0
YCH-140/200	01303.151016	1400,0 / 700,0	200,0	200,2	4080,0	383,0	80,0	253,0	115,0

*) Pierwsza wartość - wysuw, druga wartość - powrót

Wymiary	A	B	C	D	E	F	J	K	M	O	P	R	S	T	U	V	W	X	Y
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm		mm		mm
YCH-33/150	300,0	450,0	33,0	114,0	90,0	67,0	62,0	3,0	120,0	M48x1.5	30,0	5,0	51,0	-	92,0	4xM10	40,0	M110x2	10,0
YCH-33/250	405,0	655,0	33,0	114,0	90,0	67,0	62,0	3,0	120,0	M48x1.5	30,0	5,0	51,0	-	92,0	4xM10	40,0	M110x2	10,0
YCH-62/250	440,0	690,0	55,0	163,0	130,0	105,0	96,0	5,0	-	M78 x 2	40,0	5,0	24,0	290,0	135,0	4xM12	50,0	M160x3	12,0
YCH-93/250	450,0	700,0	55,0	193,0	150,0	120,0	110,0	5,0	-	M85 x 2	45,0	5,0	30,0	290,0	160,0	4xM16	65,0	M190x3	15,0
YCH-100/40	175,0	215,0	55,0	200,0	155,0	125,0	110,0	5,0	-	M85 x 2	45,0	-	24,0	115,0	165,0	4xM16	-	-	15,0
YCH-140/200	365,0	565,0	80,0	253,0	195,0	160,0	145,0	5,0	-	M115x2	50,0	-	30,0	240,0	210,0	4xM16	-	-	18,0

Dobór pompy

Siłownik	Pojemność	HPH 2/ 0,7A	HPH 2/ 2,0A	HPH 2/ 4,0A	HPH 2/ 6,5A	HPH 2/10,0A
	m3	700,0	2000,0	4000,0	6500,0	10000,0
YCH-33/150	716,0	++	+++	-	-	-
YCH-33/250	1200,0	-	+++	++	-	-
YCH-62/250	2220,0	-	+++	+++	-	-
YCH-93/250	3320,0	-	-	+++	++	-
YCH-100/40	578,0	+++	+++	-	-	-
YCH-140/200	4080,0	-	-	+++	++	-

Przyłącza hydrauliczne (końcówki) są niezbędnymi elementami do połączenia układów hydraulicznych w całość. W skład przykładowego układu składający się z pompy hydraulicznej, przewodu hydraulicznego i siłownika wchodzą:
- końcówka CFY-1 zamontowana w siłowniku
- końcówka CMY-1 zamontowana na przewodzie hydraulicznym
Końcówki CFY-1 i CMY-1 tworzą razem samouszczelniające się szybkozłącze CCY-1, które pozwala na szybkie łączenie i rozłączanie układu. Wszystkie końcówki wyposażone są w kulowe zwory sprężynowe zapobiegające wyciekom oleju po rozłączeniu układu hydraulicznego. Dodatkowo wszystkie siłowniki hydrauliczne wyposażone standardowo w końcówkę CFY-1 mają kaptur ochronny CDF-9.

Końcówki CFY-2, CFY-18, CFY-10-S są modyfikacjami końcówki CFY-1 do specjalnych zastosowań.

Charakterystyka techniczna

Typ	Nr katalogowy	Opis	Gwint	Maksymalne ciśnienie robocze
CFY-1	01303.155489	Końcówka - część Z (standard)	3/8-NPT, zewnętrzny	700,0
CFY-2	01303.155960	Końcówka - część Z	3/8-NPT, wewnętrzny	700,0
CFY-18	01303.155922	Końcówka - część Z	M18 x 1.5, zewnętrzny	700,0
CFY-10-S	01303.156400	Końcówka - część Z	Rurka Ø 10 mm	700,0
CMY-1	01303.155496	Końcówka - część M	3/8-NPT, wewnętrzny	700,0
CCY-1	01303.155472	Szybkozłącze (CMY-1 + CFY-1)	3/8-NPT	700,0
CDF-9	01303.155885	Kaptur ochronny	-	-

Wymiary	A	B	C	D	E	F
Typ	mm	mm	mm	mm	mm	mm
CFY-1	-	72,0	-	35,0	24,0	-
CFY-2	-	78,0	-	35,0	27,0	-
CFY-18	-	72,0	-	35,0	24,0	-
CFY-10-S	-	72,0	-	35,0	24,0	-
CMY-1	-	-	38,0	-	-	32,0
CCY-1	85,0	-	-	-	-	-

Wytrzymałe i wysoce elastyczne termoplastyczne przewody hydrauliczne przeznaczone są do połączenia pompy hydraulicznej z urządzeniem wykonawczym np siłownikem. Przewody zakończone są z jednej strony gwintem 3/8 NPT (od strony pompy) z drugiej końcówką CMY-1.

Charakterystyka techniczna

Typ	Nr katalogowy	*Długość)**	Średnica wewnętrzna	Ciśnienie robocze	Ciśnienie niszczące	Średnica zewnętrzna	Minimalny promień gięcia
		m	mm	bar	bar	mm	mm
HHC-5	01303.155786	0,5	6,3	700,0	2800,0	14,0	100,0
HHC-10	01303.155687	1,0	6,3	700,0	2800,0	14,0	100,0
HHC-20	01303.155380	2,0	6,3	700,0	2800,0	14,0	100,0
HHC-30	01303.155793	3,0	6,3	700,0	2800,0	14,0	100,0
HHC-40	01303.155397	4,0	6,3	700,0	2800,0	14,0	100,0
HHC-60	01303.155595	6,0	6,3	700,0	2800,0	14,0	100,0
HHC-80	01303.155731	8,0	6,3	700,0	2800,0	14,0	100,0
HHC-100	01303.155809	10,0	6,3	700,0	2800,0	14,0	100,0
HHC-120	01303.156370	12,0	6,3	700,0	2800,0	14,0	100,0
HHC-150	01303.156387	15,0	6,3	700,0	2800,0	14,0	100,0

*) Długości inne, niż podane w tabeli wykonywane są na zamówienie.

Udźwig od 50,0 do 200,t

Siłowniki stopniowe ST znajdują zastosowanie wszędzie tam, gdzie przy małym prześwicie chcemy podnieść element na większą wysokość.

Charaktertstyka techniczna

Typ	Nr katalogowy	Udźwig	Skok	Masa
		t	mm	kg
ST-5015	01303.157810	50,0	150,0	60,0
ST-10015	-	100,0	150,0	115,0
ST-20015	-	200,0	150,0	196,0

Wymiary	H	A x A	D
Typ	mm	mm	mm
ST-5015	396,0	425,0 x 425,0	160,0
ST-10015	455,0	525,0 x 525,0	180,0
ST-20015	510,0	600,0 x 600,0	210,0

Schemat działania

Udźwig od 50,0 do 200,t

Siłowniki stopniowe ST znajdują zastosowanie wszędzie tam, gdzie przy małym prześwicie chcemy podnieść element na większą wysokość.

Schemat działania

Dla łatwego transportu i ochrony Waszych wartościowych narzędzi. Wystarczająco duża aby zabrać pompę ręczną z ciśnieniomierzem i wężem hydraulicznym oraz kilkanaście cylindrów hydraulicznych.

Solidnie wykonana skrzynka wyposażona jest w solidną rączkę oraz dwa uchwyty.

Charakterystyka techniczna
Wymiary: długość 800; szerokość 300; wysokość 170. Waga około 7,8 kg

Charakterystyka techniczna

Typ	Nr katalogowy	Opis	Siłownik	Nośność zestawu	Masa
AYS-10	01303.156721	Pazur podnoszący 5	YS-10/...	5,0	0.9
AYS-15	01303.156738	Pazur podnoszący 8	YS-15/...	8,0	13
AYS-23	01303.156745	Pazur podnoszący 12	YS-23/...	12,0	3,8
AYS-53	01303.157049	Łącznik 5	YS-5/...	5,0	0.5
AYS-54	01303.157056	Przedłużka 5-125,0 mm	YS-5/...	5,0	0.9
AYS-55	01303.157063	Przedłużka 5-250,0 mm	YS-5/...	5,0	1,5
AYS-56	01303.157070	Przedłużka 5-500,0 mm	YS-5/...	5,0	2,8
AYS-101	01303.157100	Podstawa 10	YS-10/...	10,0	19,5
AYS-102	01303.156752	Płytka tłoka 10	YS-10/...	10,0	1,5
AYS-103	01303.156783	Łącznik 10	YS-10/...	10,0	0.7
AYS-104	01303.156790	Przedłużka 10-125,0 mm	YS-10/...	10,0	1,2
AYS-105	01303.156806	Przedłużka 10-250,0 mm	YS-10/...	10,0	2,2
AYS-106	01303.156813	Przedłużka 10-500,0 mm	YS-10/...	10,0	3,9
AYS-107	01303.156820	Przedłużka 10-750,0 mm	YS-10/...	10,0	5,9
AYS-151	01303.157131	Podstawa 15	YS-15/...	15,0	10,5
AYS-152	01303.156769	Płytka tłoka 15	YS-15/...	15,0	1,8
AYS-153	01303.156929	Łącznik 15	YS-15/...	15,0	0.9
AYS-154	01303.156936	Przedłużka 15-125,0 mm	YS-15/...	15,0	1,6
AYS-155	01303.156943	Przedłużka 15-250,0 mm	YS-15/...	15,0	2,9
AYS-156	01303.156950	Przedłużka 15-500,0 mm	YS-15/...	15,0	4,9
AYS-157	01303.156967	Przedłużka 15-750,0 mm	YS-15/...	15,0	7,9
AYS-231	01303.157162	Podstawa 23	YS-23/...	23,0	10
AYS-232	01303.156776	Płytka tłoka 23	YS-23/...	23,0	2,2

Wymiary	A	B	C	D	E	F
Typ	mm	mm	mm	mm	mm	mm
AYS-10	90,0	90,0	30,0	29,0	22,0	M57 x 1,5
AYS-15	110,0	110,0	30,0	34,0	25,0	M67 x 1,5
AYS-23	125,0	125,0	30,0	40,0	35,0	M85 x 2
AYS-53	53,0	50,0	-	-	-	M42 x 1,5
AYS-54	125,0	-	-	-	-	M42 x 1,5
AYS-55	250,0	-	-	-	-	M42 x 1,5
AYS-56	500,0	-	-	-	-	M42 x 1,5
AYS-101	230,0	120,0	58,0	-	-	-
AYS-102	140,0	12,0	-	-	-	M27 x 2
AYS-103	58,0	60,0	-	-	-	M50 x 2
AYS-104	125,0	-	-	-	-	M50 x 2
AYS-105	250,0	-	-	-	-	M50 x 2
AYS-106	500,0	-	-	-	-	M50 x 2
AYS-107	750,0	-	-	-	-	M50 x 2
AYS-151	230,0	120,0	68,0	-	-	-
AYS-152	140,0	12,0	-	-	-	M33 x 2
AYS-153	70,0	73,0	-	-	-	M60 x 2
AYS-154	125,0	-	-	-	-	M60 x 2
AYS-155	250,0	-	-	-	-	M60 x 2
AYS-156	500,0	-	-	-	-	M60 x 2
AYS-157	750,0	-	-	-	-	M60 x 2
AYS-231	230,0	120,0	86,0	-	-	-
AYS-232	160,0	15,0	-	-	-	M40 x 2

Charakterystyka techniczna

Typ	Nr katalogowy	Siłowniki	Siłowniki	Masa
		YS	YH	kg
AYP-1010	01303.157407	YS-10/...	-	9,7
AYP-1510	01303.157414	YS-15/...	YH-10/...	12,6
AYP-2310	01303.157421	YS-23/...	YH-20/...	12,1
AYP-5010	01303.159531	YS-50/...	YH-50/...	19,6
AYP-10010	01303.159548	YS-100/..	YH-100/...	46,0
AYP-20010	01303.159555	-	YH-200/...	97,0

Wymiary	A	B	C	D	E	F	G	H
Typ	mm	mm	mm	mm	mm	mm	mm	mm
AYP-1010	M57 x 1,5	220,0	200,0	30,0	120,0	150,0	M12	M8
AYP-1510	M67 x 1,5	220,0	200,0	40,0	120,0	150,0	M12	M8
AYP-2310	M85 x 2	220,0	200,0	40,0	120,0	150,0	M12	M8
AYP-5010	M125 x 2	250,0	250,0	50,0	225,0	225,0	Ø 13,5	M8
AYP-10010	M180 x 3	330,0	330,0	70,0	300,0	300,0	Ø 17,5	M8
AYP-20010	M250 x 4	450,0	450,0	80,0	400,0	400,0	Ø 17,5	M8

Charakterystyka techniczna

Typ	Nr katalogowy	Przeznaczenie	Masa
			kg
AYL-30	01303.156837	YEL-30...	0,4
AYL-50	01303.156844	YEL-50...	0,8
AYL-100	01303.156851	YEL-93...	2,0
AYL-150	01303.156868	YEL-140... i YEGA-140...	3,4
AYL-200	01303.156875	YEL-220... i YEGA-220...	5,8
AYL-340	-	YEL-340... i YEGA-340...	13,0
AYL-430	-	YEL-340... i YEGA-340...	19,5

Wymiary	A	B	C
Typ	mm	mm	mm
AYL-30	45,0	36,0	28,0
AYL-50	61,0	39,0	30,0
AYL-100	88,0	47,0	36,0
AYL-150	111,0	52,0	40,0
AYL-200	131,0	57,0	45,0
AYL-340	178,0	67,0	47,0
AYL-430	200,0	79,0	57,0

Charakterystyka techniczna

Typ	Nr katalogowy	Siłowniki	Mocowanie	Masa – kg
AYH-5-1	01303.157179	YH-5/30, YH-5/80, YH-5/150	Cylinder	0,3
AYH-5-2	01303.157186	YH-5/30, YH-5/80, YH-5/150	Tłok	0,3
AYH-10-1	01303.157193	YH-10/30, YH-10/80, YH-10/150, YH-10/250	Cylinder	0,6
AYH-10-2	01303.157209	YH-10/30, YH-10/80, YH-10/150, YH-10/250	Tłok	0,6
AYH-20-1	01303.157216	YH-20/150, YH-20/250	Cylinder	2,1
AYH-20-2	01303.157223	YH-20/150, YH-20/250	Tłok	2,1

Wymiary	A	B	C	D	E	F	G*	H	J
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
AYH-5-1	M27 x 2	-	35,0	35,0	15,0	16,0	M35 x 1.5	-	18,0
AYH-5-2	M27 x 2	-	35,0	35,0	15,0	16,0	M35 x 1.5	-	18,0
AYH-10-1	M36 x 2	-	38,0	42,0	25,0	20,0	M40 x 1.5	-	21,0
AYH-10-2	M27 x 2	40,0	38,0	42,0	25,0	20,0	-	21,0	-
AYH-20-1	M45 x 2	-	50,0	65,0	35,0	30,0	M70 x 2	-	23,0
AYH-20-2	M36 x 2	70,0	50,0	65,0	35,0	30,0	-	24,0	-

Manometr GYA-63 jest stosowany do ręcznych pomp hydraulicznych typu HPS. Pochyleniem tarczy o 45^o ułatwia odczyt cisnienia. Manometr GYA-63 jest połaczeniem manometru GGY-63'2 z właściwym łącznikiem.

Charakterystyka

Typ	Nr katalogowy	Zakres ciśnień	Średnica tarczy	Gwint	Masa	Dokładność pomiaru
		bar	mm	DIN 16288	kg	%
GYA-63	01303.156103	0-1000	63,0	3/8 NPT	0,5	1,6

TRANSREM Sp. z o. o. Suwnice · Wciągniki · Zawiesia

TRANSREM Sp. z o. o.
Suwnice · Wciągniki · Zawiesia
