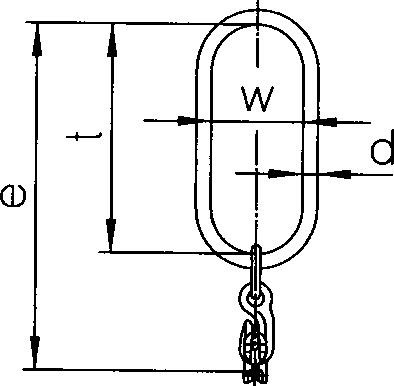

Zestawy zbiorcze do bezpośredniego łączenia z cięgnami łańcuchów

Charakterystyka

Typ	Nr	Udźwig	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
KAGW 1-6	03131.87915	1400	6	13,0	110,0	60,0	141,0	0,42
KAGW 1-7	03131.87916	1900	7	13,0	110,0	60,0	152,5	0,54
KAGW 1-8	03131.87917	2500	8	16,0	110,0	60,0	152,5	0,73
KAGW 1-10	03131.87918	4000	10	19,0	135,0	75,0	186,0	1,44
KAGW 1-13	03131.87919	6700	13	23,0	160,0	90,0	223,0	2,30
KAGW 1-16	03131.87920	10000	16	27,0	180,0	100,0	254,0	3,63
KAGW 1-19/20	03131.87921	14000	19	33,0	200,0	110,0	290,0	6,20
KAGW 1-22	03131.87922	19000	22	36,0	260,0	140,0	356,6	8,90

Przenaczone do haków suwnicowych o większych rozmiarach oraz do haków specjalnych

Charakterystyka

Typ	Nr	Udźwig	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
KMGW 1-6	03131.87900	1400	6	14,0	120,0	70,0	151,0	0,52
KMGW 1-8	03131.87901	2500	8	16,0	140,0	80,0	182,5	0,87
KMGW 1-10	03131.87902	4000	10	19,0	160,0	95,0	211,0	1,67
KMGW 1-13	03131.87903	6700	13	23,0	160,0	110,0	223,0	2,39
KMGW 1-16	03131.87904	10000	16	27,0	190,0	110,0	264,0	3,82

Udźwigi (DOR) od 1,6t do 45,0t

Materiał: klasa 8

Współczynnik bezpieczeństwa - 4

Ogniwa malowane

Zastosowanie: zawiesia jednocięgnowe i dwucięgnowe wykonywane z lin stalowych i łańcuchów.

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		kg	kg
A 13	01266.560485130	1600,0	0,34
A 16	01266.560485160	2000,0	0,53
A 18	01266.560485180	3150,0	0,80
A 22	01266.560485220	5300,0	1,50
A 26	01266.560485260	8000,0	2,30
A 32	01266.560485320	11200,0	3,90
A 36	01266.560485360	14000,0	8,95
A 45	01266.560485450	21200,0	12,82
A 50	01266.560485500	31500,0	16,55
A 60	01266.560485600	45000,0	27,00

Wymiary	D	t	w
Typ	mm	mm	mm
A 13	13,0	110,0	60,0
A 16	16,0	110,0	60,0
A 18	18,0	135,0	75,0
A 22	22,0	160,0	90,0
A 26	26,0	180,0	100,0
A 32	32,0	200,0	110,0
A 36	40,0	300,0	160,0
A 45	45,0	340,0	180,0
A 50	50,0	350,0	190,0
A 60	60,0	400,0	200,0

Charakterystyka

Typ	Nr	Udźwig 0-45st.	Masa	Śr. łańcucha	d1	p1	a1	d2	p2
	katalogowy	kg	kg/szt.	mm	mm	mm	mm	mm	mm
ZHV 6	01266.260985061	2360	1,16	6	18,0	135,0	75,0	13,0	54,0
ZHV 8	01266.260985081	4250	2,22	8	22,0	160,0	90,0	16,0	70,0
ZHV 10	01266.260985101	6700	3,36	10	26,0	180,0	100,0	18,0	85,0
ZHV 13	01266.260985131	11200	6,02	13	32,0	200,0	110,0	22,0	115,0
ZHV 16	01266.260985161	17000	10,00	16	36,0	260,0	140,0	26,0	140,0
ZHV 18	---	21200	18,92	18	45,0	340,0	180,0	33,0	150,0
ZHV 20	---	26500	22,65	20	50,0	350,0	190,0	33,0	150,0
ZHV 22	---	31500	25,19	22	50,0	350,0	190,0	36,0	170,0
ZHV 26	---	45000	36,01	26	60,0	400,0	200,0	40,0	170,0
ZHV 32	---	67000	64,4	32	70,0	460,0	250,0	50,0	200,0

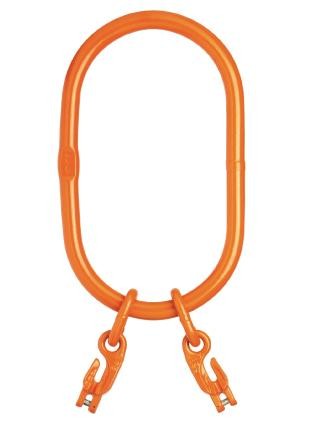

Zestawy zbiorcze do bezpośredniego łączenia z cięgnami łańcuchów

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
KAGW 2-6	03131.87923	2000/1400	6	13,0	110,0	60,0	141,0	0,50
KAGW 2-7	03131.87924	2650/1900	7	16,0	110,0	60,0	152,5	0,93
KAGW 2-8	03131.87925	3550/2500	8	19,0	135,0	75,0	177,5	1,26
KAGW 2-10	03131.87926	5600/4000	10	23,0	160,0	90,0	211,0	2,66
KAGW 2-13	03131.87927	9500/6700	13	27,0	180,0	100,0	243,0	3,86
KAGW 2-16	03131.87928	14000/10000	16	33,0	200,0	110,0	274,0	6,48
KAGW 2-19/20	03131.87929	20000/14000	19	36,0	260,0	140,0	350,0	10,10
KAGW 2-22	03131.87930	26500/19000	22	45,0	340,0	180,0	436,5	17,88

Przenaczone do haków suwnicowych o większych rozmiarach oraz do haków specjalnych

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
KMGW 2-6	03131.87905	2000/1400	6	14,0	120,0	70,0	151,0	0,60
KMGW 2-8	03131.87906	3550/2500	8	19,0	160,0	95,0	202,5	1,49
KMGW 2-10	03131.87907	5600/4000	10	23,0	160,0	110,0	211,0	2,85
KMGW 2-13	03131.87908	9500/6700	13	27,0	190,0	110,0	253,0	4,05
KMGW 2-16	03131.87909	14000/10000	16	33,0	230,0	130,0	304,0	7,12

Udźwig (DOR) od 0,3t do 20,0t

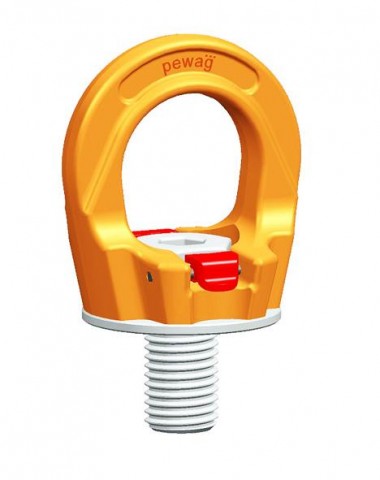

Punkt mocujący Pewag profilift alfa PLAW można obracać o 360°. Ogniwo główne punktu mocującego można obciążać w zakresie 130°. Może ono pozostać w jakiejkolwiek pożądanej pozycji dzięki zastosowaniu opatentowanej sprężyny. Centralna śruba sześciokątna jest wykonana z materiału 10.9 i jest wymienna. Śruba posiada zabezpieczenie przed zagubieniem. Jest w 100% sprawdzana pod kątem mikropęknięć. Powierzchniowo chromowana i zabezpieczona przed korozją. Oznakowana jest wartością DOR (WLL) oraz wartością wskazującą na rozmiar gwintu. Punkt mocujący ma wkalkulowany 4-krotny współczynnik bezpieczeństwa przed zerwaniem we wszystkich kierunkach obciążania. Tabela z dozwolonymi obciążeniami roboczymi (w przypadku używania punktów mocujących w technice podnoszenia) - w zależności od liczby cięgien zawiesia i kątów rozwarcia cięgien - jest częścią instrukcji obsługi produktu. Dołączana jest do każdego dostarczanego punktu mocującego. Punkty mocujące są dostępne z gwintami metrycznymi oraz calowymi. Gwinty metryczne mogą być dodatkowo - na życzenie użytkowników - dostępne w niestandardowych długościach. Każdy punkt mocujący jest oznakowany indywidualnym numerem seryjnym, który pozwala ustalić wszystkie dane dotyczące procesu jego produkcji.

Charakterystyka techniczna

Typ	Rozmiar gwintu	DOR	Moment dokręcenia	Masa
		[kg]	[Nm]	[kg]
PLAW 0,3	M 8	300,0	35,0	0,64
PLAW 0,63	M10	630,0	70,0	0,65
PLAW 1	M12	1000,0	120,0	0,66
PLAW 1,5	M16	1500,0	200,0	0,67
PLAW 2,5	M20	2500,0	300,0	1,10
PLAW 4	M24	4000,0	400,0	2,70
PLAW 6	M30	6000,0	500,0	2,80
PLAW 7	M36	7000,0	800,0	3,00
PLAW 8	M36	8000,0	800,0	6,00
PLAW 10	M42	10000,0	1500,0	6,30
PLAW 15	M42	15000,0	1500,0	11,70
PLAW 20	M48	20000,0	2000,0	11,80

Wymiary	a	b	c	d	e	f	g	h	k	m	n
Typ	mm
PLAW 0,3	45,0	67,0	40,0	11,0	44,0	70,0	91,0	23,0	55,0	85,0	20,0
PLAW 0,63	45,0	67,0	40,0	11,0	44,0	70,0	91,0	23,0	55,0	85,0	20,0
PLAW 1	45,0	67,0	40,0	11,0	44,0	70,0	91,0	23,0	55,0	85,0	33,0
PLAW 1,5	45,0	67,0	40,0	11,0	44,0	70,0	91,0	23,0	55,0	85,0	33,0
PLAW 2,5	54,0	81,0	50,0	13,0	57,0	70,0	107,0	33,0	67,0	113,0	33,0
PLAW 4	75,0	115,0	67,0	20,0	70,0	87,0	138,0	45,0	100,0	130,0	37,0
PLAW 6	75,0	115,0	67,0	20,0	70,0	99,0	138,0	45,0	100,0	130,0	50,0
PLAW 7	75,0	115,0	67,0	20,0	70,0	105,0	138,0	45,0	100,0	130,0	56,0
PLAW 8	93,0	147,0	85,0	27,0	90,0	117,0	180,0	52,0	120,0	174,0	54,0
PLAW 10	93,0	147,0	85,0	27,0	90,0	126,0	180,0	52,0	120,0	174,0	63,0
PLAW 15	115,0	181,0	105,0	33,0	115,0	165,0	238,0	63,0	150,0	221,0	73,0
PLAW 20	115,0	181,0	105,0	33,0	115,0	165,0	238,0	63,0	150,0	221,0	73,0

Udźwigi (DOR) od 1,6t do 11,2t

Materiał: klasa 8

Współczynnik bezpieczeństwa - 4

Ogniwa malowane.

Zastosowanie: zawiesia jednocięgnowe i dwucięgnowe wykonywane z lin stalowych i łańcuchów.

Typ	Nr katalogowy	DOR	Masa
		kg	kg
AS 18	01266.560485182	1600,0	1,70
AS 22	01266.560485222	3150,0	2,60
AS 26	01266.560485262	4500,0	3,70
AS 32	01266.560485322	7500,0	5,70
AS 36	01266.560485362	11200,0	7,30

Wymiary	D	t	w
Typ	mm	mm	mm
AS 18	18,0	300,0	190,0
AS 22	22,0	300,0	190,0
AS 26	26,0	300,0	190,0
AS 32	32,0	300,0	190,0
AS 36	36,0	300,0	190,0

Charakterystyka

Dla zawiesi 2- cięgnowych:

Typ	Nr	Udźwig 0-45st.	Masa	Śr. łańcucha	d1	p1	a1	d2	p2	a2
	katalogowy	kg	kg/szt.	mm	mm	mm	mm	mm	mm	mm
ZHVZ 2 - 6	01266.260985062	1600	2,28	6	18,0	135,0	75,0	13,0	54,0	25,0
ZHVZ 2 - 8	01266.260985082	2800	3,64	8	22,0	160,0	90,0	16,0	70,0	34,0
ZHVZ 2 - 10	01266.260985102	4250	5,18	10	26,0	180,0	100,0	18,0	85,0	40,0
ZHVZ 2 - 13	01266.260985132	7500	8,42	13	32,0	200,0	110,0	22,0	115,0	50,0
ZHVZ 2 - 16	01266.260985162	11200	11,7	16	36,0	260,0	140,0	26,0	140,0	65,0

Dla zawiesi 3- i 4- cięgnowych:

Typ	Nr	Udźwig 0-45st.	Masa	Śr. łańcucha	d1	p1	a1	d2	p2	a2
	katalogowy	kg	kg/szt.	mm	mm	mm	mm	mm	mm	mm
ZHVZ 4 - 6	01266.260985063	2360	3,28	6	22,0	160,0	90,0	13,0	54,0	25,0
ZHVZ 4 - 8	01266.260985083	4250	4,84	8	26,0	180,0	100,0	16,0	70,0	34,0
ZHVZ 4 - 10	01266.260985103	6700	7,36	10	32,0	200,0	110,0	18,0	85,0	40,0
ZHVZ 4 - 13	01266.260985133	11200	10,2	13	36,0	260,0	140,0	22,0	115,0	50,0

Zestawy zbiorcze do bezpośredniego łączenia z cięgnami łańcuchów

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
KAGW 4-6	03131.87931	3000/2120	6	19,0	135,0	75,0	220,0	1,52
KAGW 4-7	03131.87932	4000/2800	7	23,0	160,0	90,0	272,5	3,12
KAGW 4-8	03131.87933	5300/3750	8	23,0	160,0	90,0	272,5	3,12
KAGW 4-10	03131.87934	8000/6000	10	27,0	180,0	100,0	316,0	6,14
KAGW 4-13	03131.87935	14000/10000	13	33,0	200,0	110,0	378,0	9,26
KAGW 4-16	03131.87936	21200/15000	16	36,0	260,0	140,0	474,0	14,74
KAGW 4-19	03131.87937	30000/21200	19	50,0	350,0	190,0	590,0	30,47
KAGW 4-22	03131.87938	40000/28000	22	50,0	350,0	190,0	617,0	34,91

Przenaczone do haków suwnicowych o większych rozmiarach oraz do haków specjalnych

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
KMGW 4-6	03131.87910	3000/2120	6	19,0	160,0	95,0	245,0	1,75
KMGW 4-8	03131.87911	5300/3750	8	23,0	160,0	110,0	272,5	3,21
KMGW 4-10	03131.87912	8000/6000	10	27,0	190,0	110,0	326,0	6,33
KMGW 4-13	03131.87913	14000/10000	13	33,0	230,0	130,0	408,0	9,9
KMGW 4-16	03131.87914	21200/15000	16	38,0	275,0	150,0	489,0	16,0

Udźwig (DOR) od 0,3t do 15,0t

Punkt mocujący Pewag profilift beta PLBW można obracać o 360°. Ogniwo główne punktu mocującego można obciążać w zakresie 180° i może pozostać w jakiejkolwiek pożądanej pozycji dzięki zastosowaniu opatentowanej sprężyny. Centralna śruba sześciokątna jest wykonana z materiału 10.9 i jest wymienna. Śruba posiada zabezpieczenie przed zagubieniem. Jest w 100% sprawdzana pod kątem mikropęknięć. Powierzchniowo chromowana i zabezpieczona przed korozją. Oznakowana jest wartością DOR (WLL) oraz wartością wskazującą na rozmiar gwintu.Punkt mocujący ma wkalkulowany 5-krotny współczynnik bezpieczeństwa przed zerwaniem we wszystkich kierunkach obciążania. Tabela z dozwolonymi obciążeniami roboczymi (w przypadku używania punktów mocujących w technice podnoszenia) - w zależności od liczby cięgien zawiesia i kątów rozwarcia cięgien - jest częścią instrukcji obsługi produktu. Dołączana jest w opakowaniu z każdym dostarczanym punktem mocującym. Punkty mocujące są dostępne z gwintami metrycznymi oraz calowymi. Gwinty metryczne mogą być dodatkowo - na życzenie użytkowników - dostępne w niestandardowych długościach. Każdy punkt mocujący jest oznakowany indywidualnym numerem seryjnym, który pozwala ustalić wszystkie dane dotyczące procesu jego produkcji.

Charakterystyka techniczna

Typ	Rozmiar gwintu	DOR	Moment dokręcenia	Masa
		[kg]	[Nm]	[kg]
PLBW 0,3 t	M 8	300,0	6,0	0,32
PLBW 0,6 t	M10	630,0	10,0	0,33
PLBW 1 t	M12	1000,0	15,0	0,34
PLBW 1,3 t	M14	1300,0	30,0	1,03
PLBW 1,6 t	M16	1600,0	50,0	1,04
PLBW 2 t	M18	2000,0	70,0	1,07
PLBW 2,5 t	M20	2500,0	100,0	1,08
PLBW 3 t	M22	3000,0	120,0	3,50
PLBW 4 t	M24	4000,0	160,0	3,53
PLBW 5 t	M27	5000,0	200,0	3,58
PLBW 6,3 t	M30	6300,0	250,0	3,66
PLBW 8 t	M33	8000,0	270,0	14,50
PLBW 10 t	M36	10000,0	320,0	14,60
PLBW 12,5 t	M42	12500,0	400,0	14,90
PLBW 15 t	M48	15000,0	600,0	15,20

Wymiary	a	b	c	e	f	g	h	n
Typ	mm
PLBW 0,3 t	29,0	56,0	30,0	38,0	18,0	27,0	94,0	13,0
PLBW 0,6 t	29,0	56,0	30,0	38,0	18,0	27,0	94,0	15,0
PLBW 1 t	29,0	56,0	30,0	38,0	18,0	27,0	94,0	17,0
PLBW 1,3 t	43,0	79,0	45,0	55,0	25,0	38,0	138,0	22,0
PLBW 1,6 t	43,0	79,0	45,0	55,0	25,0	38,0	138,0	24,0
PLBW 2 t	43,0	79,0	45,0	55,0	25,0	38,0	138,0	27,0
PLBW 2,5 t	43,0	79,0	45,0	55,0	25,0	38,0	138,0	30,0
PLBW 3 t	64,0	118,0	68,0	85,0	38,0	58,0	209,0	33,0
PLBW 4 t	64,0	118,0	68,0	85,0	38,0	58,0	209,0	36,0
PLBW 5 t	64,0	118,0	68,0	85,0	38,0	58,0	209,0	40,0
PLBW 6,3 t	64,0	118,0	68,0	85,0	38,0	58,0	209,0	45,0
PLBW 8 t	106,0	188,0	108,0	132,0	60,0	91,0	331,0	54,0
PLBW 10 t	106,0	188,0	108,0	132,0	60,0	91,0	331,0	59,0
PLBW 12,5 t	106,0	188,0	108,0	132,0	60,0	91,0	331,0	69,0
PLBW 15 t	106,0	188,0	108,0	132,0	60,0	91,0	331,0	74,0

Udźwigi (DOR) od 1,6t do 11,2t

Charakterystyka techniczna


		kg	kg
AZ 18	01266.560485182	1600,0	1,90
AZ 22	01266.560485222	3150,0	2,90
AZ 26	01266.560485262	4500,0	4,10
AZ 32	01266.560485322	7500,0	6,30
AZ 36	01266.560485362	11200,0	8,10

Wymiary	D	t	w
Typ	mm	mm	mm
AZ 18	18,0	350,0	190,0
AZ 22	22,0	350,0	190,0
AZ 26	26,0	350,0	190,0
AZ 32	32,0	350,0	190,0
AZ 36	36,0	350,0	190,0

Udźwigi od 1,12t do 31,5t

Ogniwa stosowane do jedno i dwucięgnowych zawiesi łańcuchowych, linowych i pasowych.

Charakterystyka techniczna

Charakterystyka

Typ	Nr	Udźwig 0-45st.	Masa	d1	p1	a1	d2	p2	a2
	katalogowy	kg	kg/szt.	mm	mm	mm	mm	mm	mm
ZHVL 16/13	01266.260985006	1000	1,21	16,0	110,0	60,0	13,0	110,0	60,0
ZHVL 16/16	01266.260985016	1800	1,59	16,0	110,0	60,0	16,0	110,0	60,0
ZHVL 18/16	01266.260985026	2650	1,86	18,0	135,0	75,0	16,0	110,0	60,0
ZHVL 22/18	01266.260985036	4500	3,1	22,0	160,0	90,0	18,0	135,0	75,0
ZHVL 26/22	01266.260985046	7500	5,3	26,0	180,0	100,0	22,0	160,0	90,0
ZHVL 32/26	01266.260985056	9000	8,5	32,0	200,0	110,0	26,0	180,0	100,0
ZHVL 36/32	01266.260985066	10500	14,15	36,0	260,0	140,0	32,0	200,0	110,0
ZHVL 36/36	01266.260985076	12500	19,05	36,0	260,0	140,0	36,0	260,0	140,0

Zastosowanie:

- Ogniwa główne do zawiesi 1-cięgnowych AI,

- Ogniwa główne do zawiesi 2-cięgnowych AII,

- Ogniwa główne do zawiesi 3- i 4-cięgnowych AIII/IV razem z ogniwami pośrednimi BW jako część zestawu VW.

Charakterystyka

	Nr							Ogniwo główne do łańcucha Ø mm
Typ	katalogowy	Udźwig	d	t	w	s	Masa	1-cięgnowe	2-cięgnowe	3 i 4-cięgnowe
		kg	mm	mm	mm	mm	kg/szt.	A I	A II	A III/IV
AW 10	03131.46774	1,400	10,0	80,0	50,0	10,0	0,14	5	5	-
AW 13	03131.46775	2,300	13,0	110,0	60,0	10,0	0,34	6+7	6	5
AW 16	03131.46776	3,500	16,0	110,0	60,0	14,0	0,53	8	7	-
AW 18	03131.46777	5,000	18,0	135,0	75,0	14,0	0,86	10	8	6
AW 22	03131.46778	7,600	23,0	160,0	90,0	17,0	1,6	13	10	7+8
AW 26	03131.46779	10,000	27,0	180,0	100,0	20,0	2,46	16	13	10
AW 32	03131.46780	14,000	33,0	200,0	110,0	26,0	4,14	19	16	13
AW 36	03131.46781	25,000	36,0	260,0	140,0	-	6,22	22	19	16
AW 45	03131.46782	30,000	45,0	340,0	180,0	-	12,82	26	22	-
AW 50	03131.60723	40,000	50,0	350,0	190,0	-	16,55	32	26	19-20
AW 56	03131.71783	60,000	60,0	400,0	200,0	-	27,01	-	32	26
A72	03131.49787	81,500	70,0	460,0	250,0	-	45	-	-	33

Ogniwa te są przeznaczone do zawiesi 3- lub 4-cięgnowych oraz do zawiesi linowych

Charakterystyka

Typ	Elementy	Nr	Udźwig	e	t	w	Ciężar
	składowe	katalogowy	kg	mm	mm	mm	kg/szt.
VW 5	AW 13 + 2 BW10	03131.01726	2,300	154,0	110,0	60,0	0,52
VW 6	AW 18 + 2 BW13	03131.46797	4,200	189,0	135,0	75,0	1,26
VW 7-8	AW 22 + 2 BW16	03131.46798	7,600	230,0	160,0	90,0	2,32
VW 10	AW 26 + 2 BW20	03131.46799	9,600	265,0	180,0	100,0	3,68
VW 13	AW 32 + 2 BW22	03131.46800	14,000	315,0	200,0	110,0	6,46
VW 16	AW 36 + 2 BW26	03131.46801	21,200	400,0	260,0	140,0	10,06
VW 19-20	AW 50 + 2 BW32	03131.46802	34,100	500,0	350,0	190,0	22,87
VW 22	AW 50 + 2 BW36	03131.46803	40,000	520,0	350,0	190,0	24,79
VW 26	AW56 + 2 BW40	03131.71787	56,000	570,0	400,0	200,0	37,75
V 32	A 72 + 2 B 50	03131.15506	76,000	660,0	460,0	250,0	66,6

Ogniwa te przeznaczone są głównie do zawiesi linowych

Charakterystyka

Typ	Nr	Elementy	Udźwig	e	t	w	Ciężar
	katalogowy	składowe	kg	mm	mm	mm	kg/szt.
VAW 6	03131.66970	AW 18 + 2 AW13	3,000	245,0	135,0	75,0	1,6
VAW 8	03131.66971	AW 22 + 2 AW16	5,300	270,0	160,0	90,0	2,66
VAW 10	03131.66972	AW 32 + 2 AW22	10,100	360,0	200,0	110,0	7,34
VAW 13	03131.66988	AW 36 + 2 AW26	14,300	440,0	260,0	140,0	11,14
VAW 16	03131.66989	AW 45 + 2 AW32	22,200	540,0	340,0	180,0	21,1
VAW 19	03131.66990	AW 50 + 2 AW36	32,900	610,0	350,0	190,0	35,31
VAW 22	03131.66991	AW 50 + 2 AW45	40,400	690,0	350,0	190,0	42,19
VAW 26	03131.71790	AW 56 + 2 AW50	58,000	750,0	400,0	200,0	60,11
VA 32	03131.66495	A 72 + 2 A 56	78,700	860,0	460,0	250,0	99

Udźwig (DOR) od 0,3t do 12,5t

Charakterystyka techniczna

Typ	Rozmiar gwintu	DOR	Moment dokręcenia	Masa
		[kg]	[Nm]	[kg]
PLDW 0,3t	M8	300,0	35,0	0,47
PLDW 0,5t	M10	500,0	70,0	0,47
PLDW 0,7t	M12	700,0	120,0	0,47
PLDW 1t	M14	1000,0	200,0	0,47
PLDW 1,5t	M16	1500,0	300,0	0,49
PLDW 2,5t	M20	2500,0	400,0	1,10
PLDW 4t	M24	4000,0	500,0	1,50
PLDW 6t	M30	6000,0	800,0	2,50
PLDW 8t	M36	8000,0	800,0	4,30
PLDW 10t	M42	10000,0	1500,0	5,10
PLDW 12,5t	M48	12500,0	1500,0	5,40

Wymiary	a	b	c	d	e	f
Typ	mm
PLDW 0,3t	30,0	38,0	54,0	13,0	38,0	20,0
PLDW 0,5t	30,0	38,0	54,0	13,0	38,0	20,0
PLDW 0,7t	35,0	48,0	54,0	13,0	38,0	22,0
PLDW 1t	35,0	48,0	54,0	13,0	38,0	22,0
PLDW 1,5t	35,0	48,0	54,0	13,0	38,0	33,0
PLDW 2,5t	35,0	55,0	75,0	16,0	55,0	33,0
PLDW 4t	40,0	66,0	82,0	17,0	63,0	40,0
PLDW 6t	50,0	70,0	92,0	23,0	72,0	40,0
PLDW 8t	50,0	91,0	124,0	23,0	92,0	55,0
PLDW 10t	65,0	91,0	124,0	27,0	92,0	60,0
PLDW 12,5t	65,0	116,0	124,0	27,0	92,0	68,0

Przenaczone do bezpośredniego łączenia z cięgnami łańcuchów, z możliwością skracania długości cięgien

Charakterystyka

Typ	Nr	Udźwig	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
VXKW 1-5	03131.87876	1000	5	10,0	80,0	50,0	164,0	0,44
VXKW 1-6	03131.87877	1400	6	13,0	110,0	60,0	194,0	0,64
VXKW 1-7	03131.40434	1900	7	13,0	110,0	60,0	232,0	0,96
VXKW 1-8	03131.87878	2500	8	16,0	110,0	60,0	232,0	1,16
VXKW 1-10	03131.40435	4000	10	19,0	135,0	75,0	294,0	2,11
VXKW 1-13	03131.40437	6700	13	23,0	160,0	90,0	363,0	4,30
VXKW 1-16	03131.40438	10000	16	27,0	180,0	100,0	413,0	7,26

Przeznaczone do bezpośredniego łączenia z cięgnami łańcuchów, z możliwością skracania długości cięgien. Stejuje się je do haków suwnicowych o większych rozmiarach oraz do dźwigów samojezdnych (HDS-ów)

Charakterystyka

Typ	Nr	Udźwig	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
LXKW 1-6	03131.87885	1400	6	23,0	340,0	180,0	478,0	3,7
LXKW 1-8	03131.87886	2500	8	23,0	340,0	180,0	478,0	4,0
LXKW 1-10	03131.87887	4000	10	27,0	340,0	180,0	478,0	6,0
LXKW 1-13	03131.87888	6700	13	27,0	340,0	180,0	478,0	7,8
LXKW 1-16	03131.87889	10000	16	33,0	340,0	180,0	478,0	12,7

Charakterystyka i wymiary

Ogniwa stosowane do jedno i dwucięgnowych zawiesi linowych

		DOR	(zawiesia)	-kg		Wymiary		Masa
Typ	Nr katalogowy	1-cięgnowe	2-	cięgnowe	D	t	w
			0^o<α<90^o	90^o<α<120^o	mm	mm	mm	kg
AZ 18	01266.560485182	1120,0	1600,0	1120,0	18,0	350,0	190,0	1,9
AZ 22	01266.560485222	2000,0	2800,0	2000,0	22,0	350,0	190,0	2,9
AZ 26	01266.560485262	3150,0	4250,0	3150,0	26,0	350,0	190,0	4,1
AZ 32	01266.560485322	5300,0	7500,0	5300,0	32,0	350,0	190,0	6,3
AZ 36	01266.560485362	8000,0	11200,0	8000,0	36,0	350,0	190,0	8,1

Kąt α jest kątem między cięgnami zawiesia dwucięgnowego.

Ogniwa te są przeznaczone do zawiesi 3- lub 4-cięgnowych oraz do zawiesi linowych
Charakterystyka

Typ	Nr	Udźwig	Masa	e	t	w
	katalogowy	kg	kg/szt.	mm	mm	mm
VW 5	03131.01726	2,300	0,52	154,0	110,0	60,0
VW 6	03131.46797	4,200	1,26	189,0	135,0	75,0
VW 7-8	03131.46798	7,600	2,32	230,0	160,0	90,0
VW 10	03131.46799	9,600	3,68	265,0	180,0	100,0
VW 13	03131.46800	14,000	6,46	315,0	200,0	110,0
VW 16	03131.46801	21,200	10,06	400,0	260,0	140,0
VW 19-20	03131.46802	34,100	22,87	500,0	350,0	190,0
VW 22	03131.46803	40,000	24,79	520,0	350,0	190,0
VW 26	03131.71787	56,000	37,75	570,0	400,0	200,0
V 32	03131.15506	76,000	66,6	660,0	460,0	250,0

Udźwigi (DOR) od 1,4t do 60,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
Typ	Nr katalogowy	kg	kg
AW 10	03131.46774	1400,0	0,14
AW 13	03131.46775	2300,0	0,34
AW 16	03131.46776	3500,0	0,53
AW 18	03131.46777	5000,0	0,86
AW 22	03131.46778	7600,0	1,60
AW 26	03131.46779	10000,0	2,46
AW 32	03131.46780	14000,0	4,14
AW 36	03131.46781	25000,0	6,22
AW 45	03131.46782	30000,0	12,82
AW 50	03131.60723	40000,0	16,55
AW 56	03131.71783	60000,0	27,01

Wymiary	d	t	w
Typ	mm	mm	mm
AW 10	10,0	80,0	50,0
AW 13	13,0	110,0	60,0
AW 16	16,0	110,0	60,0
AW 18	18,0	135,0	75,0
AW 22	23,0	160,0	90,0
AW 26	27,0	180,0	100,0
AW 32	33,0	200,0	110,0
AW 36	36,0	260,0	140,0
AW 45	45,0	340,0	180,0
AW 50	50,0	350,0	190,0
AW 56	60,0	400,0	200,0

Udźwigi (DOR) od 2,0t do 10,0t

Zawiesia łańcuchowe dwucięgnowe z hakimi typ TRO 60-90 przeznaczone są do podnoszenia i transportu rur.

Dopuszczalny kąt rozwarcia cięgien zawiesia to 60^o- 90^o .

Charakterystyka techniczna

Typ	Nr katalogowy	*DOR)**	*Masa)**
		kg	kg
TRO 2/90	01303.556729	2000,0	3,1
TRO 4/90	01303.556743	4000,0	5,6
TRO 6/90	01303.556767	6000,0	10,5
TRO 8/90	01303.556781	8000,0	17,8
TRO 10/90	01303.556804	10000,0	22,0

*)dla pary haków

Wymiary	t	A	B	C	D	E	F	Ø G	H	Ø I	J
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TRO 2/90	20,0	0 – 40,0	35,0	40,0	62,0	62,0	116,0	16,3	47,6	12,7	30,2
TRO 4/90	30,0	0 – 50,0	40,0	48,0	77,0	77,0	142,0	24,3	72,2	19,0	44,5
TRO 6/90	30,0	0 – 60,0	51,0	62,0	90,0	90,0	173,0	24,3	72,2	19,0	44,5
TRO 8/90	40,0	0 – 70,0	55,0	67,0	105,0	105,0	190,0	30,3	95,3	25,4	58,7
TRO 10/90	40,0	0 – 80,0	69,0	80,0	115,0	115,0	221,0	30,3	95,3	25,4	58,7

Udźwigi (DOR) od 1,4t do 31,5t

Charakterystyka techniczna

Typ	Udźwig	e	h	a	d1	d2	g1	b	Masa	Nr katalogowy
	kg	mm	mm	mm	mm	mm	mm	mm	kg
HSW 5-6	1,400	84,5	21,0	16,5	20,0	10,0	19,0	68,0	0,2	03131.67237
HSW 7-8	2,500	106,0	27,0	19,0	25,0	11,0	26,0	88,0	0,5	03131.67239
HSW 10	4,000	131,0	33,0	26,0	34,0	16,0	31,0	108,0	1,1	03131.67241
HSW 13	6,700	164,0	43,5	33,0	43,0	19,0	39,0	133,0	2,0	03131.67243
HSW 16	10,000	182,0	50,0	40,0	50,0	24,5	45,0	154,0	3,5	03131.67245
HSW 19-20	16,000	205,0	55,0	48,0	55,0	27,0	53,0	177,0	4,7	03131.67247
HSW 22	19,000	225,0	62,0	50,0	60,0	29,0	62,0	196,0	7,3	03131.67187
HSW 26	26,500	257,0	75,0	60,0	70,0	35,0	73,0	236,0	12,0	03131.70516
HS 26	21,200	257,0	75,0	60,0	70,0	35,0	73,0	236,0	12,0	03131.64472
HS 32	31,500	299,0	89,0	71,0	66,0	39,0	87,0	281,0	22,4	03131.64592

Udźwigi (DOR) od 1,4t do 19,0t

Charakterystyka techniczna

Typ	Nr	Udźwig	e	h	a	d1	d2	g1	b	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	mm	mm	kg/szt.
LHW 5-6	03131.49496	1,400	110,0	20,0	16,0	21,0	11,0	28,0	71,0	0,5
LHW 7-8	03131.49497	2,500	136,0	26,0	20,0	27,0	12,0	34,0	88,0	0,9
LHW 10	03131.49496	4,000	169,0	30,0	25,0	34,5	15,0	45,0	107,0	1,5
LHW 13	03131.49499	6,700	205,0	40,0	34,0	40,0	20,0	52,0	138,0	2,7
LHW 16	03131.49500	10,000	251,0	50,0	35,0	50,0	27,0	60,0	168,0	5,7
LHW 19-20	03131.67163	16,000	290,0	62,0	50,0	60,0	30,0	70,0	194,0	7,9
LHW 22	03131.67165	19,000	322,0	65,0	52,0	70,0	32,0	81,0	211,0	11

Udźwigi (DOR) od 2,5t do 31,5t

Haki te znajdują zastosowanie gdzie jest potrzebna duża szerokość gardzieli "g" haka (głównie do kontenerów)

UWAGA: Przed użyciem należy sprawdzić czy dozwolone jest zastosowanie haków bez zabezpieczenia.

Charakterystyka techniczna

Typ	Nr	Udźwig	e	h	a	d1	d2	g	d	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	mm	mm	kg/szt.
FW 7-8	03131.54866	2,500	131,0	29,0	25,0	24,0	11,0	64,0	118,0	0,92
FW 10	03131.54867	4,000	158,0	35,0	32,0	31,0	14,0	76,0	143,0	1,77
FW 13	03131.54868	6,700	190,0	42,0	40,0	39,0	17,0	89,0	170,0	2,82
FW 16	03131.54869	10,000	224,0	50,0	46,0	47,0	22,0	102,0	200,0	5,03
FW 19-20	03131.54870	16,000	260,0	61,0	54,0	56,0	28,0	114,0	231,0	7,6
F 22	03131.15121	15,000	265,0	69,0	65,0	47,0	32,0	127,0	260,0	13,4
F 26	03131.15123	21,200	305,0	80,0	72,0	54,0	34,0	136,0	280,0	19,21
F 32	03131.15125	31,500	327,0	95,0	83,0	60,0	37,0	165,0	310,0	24,8

Udźwigi (DOR) od 1,4t do 31,5t

Haki te przeznaczone są do skracania cięgna łańcucha.

Charakterystyka techniczna

Typ	Nr	Udźwig	e	b	d1	d2	g	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg/szt.
PW 5/6	03131.60815	1,400	51,0	47,4	12,0	8,5	8,0	0,18
PW 7/8	03131.67201	2,500	70,5	58,0	20,0	11,5	10,5	0,4
PW 10	03131.67251	4,000	88,0	76,0	22,0	15,0	13,0	0,9
PW 13	03131.67253	6,700	113,0	101,0	26,0	18,0	17,0	1,8
PW 16	03131.60819	10,000	129,0	118,0	32,0	23,0	19,0	3,6
PW 19/20	03131.60820	16,000	151,0	150,0	36,0	27,0	24,5	6,15
PW 22	03131.60821	19,000	170,0	165,0	42,0	31,0	27,0	8,3
PW 26	03131.70809	26,500	201,0	195,0	50,0	36,6	31,9	13,8
P 32	03131.47810	31,500	240,0	210,0	60,0	40,0	39,0	18,6

Podobne do ogniwa głównego AW, ale dzięki większym rozmiarom są odpowiednie do haków suwnicowych o większych rozmiarach oraz do haków specjalnych.

Ogniwo główne SAW – bez powierzchni spłaszczonej

Charakterystyka

	Nr							Ogniwo główne do łańcucha Ø mm
Typ	katalogowy	Udźwig	d	t	w	s	Masa	1-cięgnowe	2-cięgnowe	3 i 4-cięgnowe
		kg	mm	mm	mm	mm	kg/szt.	A I	A II	A III/IV
MW 10	03131.61990	1,400	11,0	90,0	65,0	10,0	0,22	5	5	-
MW 13	03131.61993	2,300	14,0	120,0	70,0	10,0	0,44	6+7	6	5
MW 16	03131.61996	3,200	16,0	140,0	80,0	13,0	0,67	8	7	-
MW 18	03131.62001	5,400	19,0	160,0	95,0	14,0	1,09	10	8	6
MW 22	03131.62004	6,600	23,0	160,0	110,0	17,0	1,69	13	10	7+8
MW 26	03131.62008	10,100	27,0	190,0	110,0	20,0	2,65	16	13	10
MW 32	03131.62011	15,700	33,0	230,0	130,0	26,0	4,75	19	16	13
MW 36	03131.62014	21,200	38,0	275,0	150,0	29,0	7,48	22	19	16
MW 56	03131.70801	40,000	56,0	350,0	250,0	-	21,98	32	26	19-22
SAW 32	03131.15464	10,000	33,0	540,0	250,0	26,0	9,25	-	-	-
SAW 45	03131.15466	22,500	45,0	540,0	250,0	39,0	18,7	-	-	-
SAW 60	03131.15475	31,500	60,0	800,0	320,0	55,0	48	-	-	-

Ogniwa te są przeznaczone do haków suwnicowych o większych rozmiarach oraz do haków specjalnych

Charakterystyka

Typ	Elementy	Nr	Udźwig	e	t	w	Ciężar
	składowe	katalogowy	kg	mm	mm	mm	kg/szt.
VMW 6	AW 18 + 2 BW13	03131.62075	4,200	214,0	160,0	95,0	1,43
VMW 7-8	AW 22 + 2 BW16	03131.62076	6,600	230,0	160,0	110,0	2,41
VMW 10	AW 26 + 2 BW20	03131.62078	10,100	275,0	190,0	110,0	4,01
VMW 13	AW 32 + 2 BW22	03131.62080	15,700	345,0	230,0	130,0	6,9
VMW 16	AW 36 + 2 BW26	03131.62082	21,200	415,0	275,0	150,0	11,12
VMW 19-20	AW 56 + 2 BW32	03131.44238	34,100	500,0	350,0	250,0	28,08
VMW 22	AW 56 + 2 BW36	03131.70814	40,000	520,0	350,0	250,0	30,62

Przenaczone do bezpośredniego łączenia z cięgnami łańcuchów, z możliwością skracania długości cięgien

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
VXKW 2-5	03131.87879	1400/1000	5	10,0	80,0	50,0	164,3	0,74
VXKW 2-6	03131.87880	2000/1400	6	13,0	110,0	60,0	194,0	0,94
VXKW 2-7	03131.40439	2650/1900	7	16,0	110,0	60,0	232,0	1,77
VXKW 2-8	03131.87881	3550/2500	8	19,0	135,0	75,0	257,0	2,12
VXKW 2-10	03131.40448	5600/4000	10	23,0	160,0	90,0	319,0	4,10
VXKW 2-13	03131.40449	9500/6700	13	27,0	180,0	100,0	383,0	7,86
VXKW 2-16	03131.40450	14000/10000	16	33,0	200,0	110,0	433,0	13,74

Przeznaczenie:

- do haka numer 25 DIN 15401

- do haków suwnicowych o większych rozmiarach oraz do dźwigów samojezdnych (HDS-ów)

Charakterystyka

Typ	Nr	Elementy	Udźwig	e	d	t	w	Ciężar
	katalogowy	składowe	kg	mm	mm	mm	mm	kg/szt.
VLW 1-6/7/8	03131.68803	LW 22 + BW 13	2500	394,0	22,0	340,0	180,0	3,4
VLW 1-10	03131.60028	LW 27 + BW 16	4000	410,0	27,0	340,0	180,0	4,8
VLW 1-13	03131.60030	LW 27	6700	340,0	27,0	340,0	180,0	4,4
VLW 1-16	03131.60056	LW 32	10000	340,0	33,0	340,0	180,0	6,7
VLW 1-19/22	03131.58588	LW 40	19000	340,0	40,0	340,0	180,0	10,0

Przeznaczone do bezpośredniego łączenia z cięgnami łańcuchów, z możliwością skracania długości cięgien. Stejuje się je do haków suwnicowych o większych rozmiarach oraz do dźwigów samojezdnych (HDS-ów)

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
LXKW 2-6	03131.87890	2000/1400	6	23,0	340,0	180,0	478,0	4,14
LXKW 2-8	03131.87891	3550/2500	8	23,0	340,0	180,0	516,0	4,8
LXKW 2-10	03131.87892	5600/4000	10	27,0	340,0	180,0	569,0	7,6
LXKW 2-13	03131.87893	9500/6700	13	33,0	340,0	180,0	629,0	13,5
LXKW 2-16	03131.87894	14000/10000	16	40,0	340,0	180,0	688,0	21,9

Ogniwa te są przeznaczone do haków suwnicowych o większych rozmiarach oraz do haków specjalnych

Charakterystyka

Typ	Nr	Udźwig	Masa	e	t	w
	katalogowy	kg	kg/szt.	mm	mm	mm
VMW 6	03131.62075	4,200	1,43	214,0	160,0	95,0
VMW 7-8	03131.62076	6,600	2,41	230,0	160,0	110,0
VMW 10	03131.62078	10,100	4,01	275,0	190,0	110,0
VMW 13	03131.62080	15,700	6,9	345,0	230,0	130,0
VMW 16	03131.62082	21,200	11,12	415,0	275,0	150,0
VMW 19-20	03131.44238	34,100	28,08	500,0	350,0	250,0
VMW 22	03131.70814	40,000	30,62	520,0	350,0	250,0

Udźwigi (DOR) od 1,4t do 21,2t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
Typ	Nr katalogowy	kg	kg
MW 10	03131.61990	1400,0	0,22
MW 13	03131.61993	2300,0	0,44
MW 16	03131.61996	3200,0	0,67
MW 18	03131.62001	5400,0	1,09
MW 22	03131.62004	6600,0	1,69
MW 26	03131.62008	10100,0	2,65
MW 32	03131.62011	15700,0	4,78
MW 36	03131.62014	21200,0	7,48

Wymiary	d	t	w	s
Typ	mm	mm	mm	mm
MW 10	11,0	90,0	65,0	10,0
MW 13	14,0	120,0	70,0	10,0
MW 16	16,0	140,0	80,0	13,0
MW 18	19,0	160,0	95,0	14,0
MW 22	23,0	160,0	110,0	17,0
MW 26	27,0	190,0	110,0	20,0
MW 32	33,0	230,0	130,0	26,0
MW 36	38,0	275,0	150,0	29,0

Udźwig (DOR) od 1,0t do 26,5t

Łańcuch ogniwowy do wykonany zgodnie z PN-EN 818-2, ale o podwyższonej wytrzymałości.

Maksymalna temperatura pracy 200^o C.

Pokrycie - malowane bezbarwnie

Charakterystyka techniczna

Wirlkość	Typ	WLL (DOR)	Siła zrywająca	Masa	Nr katalogowy
Wirlkość	Typ	kg	kN	kg/m
05	WIN 5 200	1 000,0	39,3	0,61	03131.32265
06	WIN 6 200	1 400,0	56,5	0,89	03131.03959
07	WIN 7 200	1 900,0	77,0	1,20	03131.03973
08	WIN 8 200	2 500,0	100,0	1,57	03131.03975
10	WIN 10 200	4 000,0	157,0	2,46	03131.03976
13	WIN 13 200	6 700,0	266,0	4,18	03131.03986
16	WIN 16 200	10 000,0	402,0	6,28	03131.03988
19	WIN 19 200	14 000,0	567,0	8,90	03131.03989
22	WIN 22 200	19 000,0	760,0	11,88	03131.04043
26	WIN 26 200	26 500,0	1 060,0	16,18	03131.71773

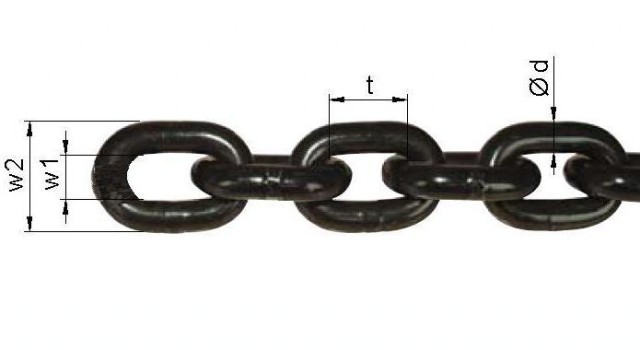

Wymiary	d	t	b1 min	b2 max
Typ	mm	mm	mm	mm
WIN 5 200	5,0	16,0	7,50	18,50
WIN 6 200	6,0	18,0	8,70	21,60
WIN 7 200	7,0	21,0	9,50	25,20
WIN 8 200	8,0	24,0	10,90	28,80
WIN 10 200	10,0	30,0	13,50	36,00
WIN 13 200	13,0	39,0	17,50	46,80
WIN 16 200	16,0	48,0	21,50	57,60
WIN 19 200	19,0	57,0	26,60	69,40
WIN 22 200	22,0	66,0	29,50	79,20
WIN 26 200	26,0	78,0	35,00	94,10

Udźwig (DOR) od 1,0t do 8,0t

Wysokiej wytrzymałości punkty mocujące ASH służa do przyspawania do maszyn oraz do ram pojazdów. Punkty mocujące ASH wykorzystywane są zarówno w technikach podnoszenia oraz mocowania ładunków. Przy przyspawaniu punktów mocujących mają zastosowanie instrukcje zgodne z normą EN 15817. Spawanie może być wykonywane tylko przez osoby z uprawnieniami zgodnymi z normą EN 287-1.

Charakterystyka techniczna

Typ	Nr_kat	DOR	Masa
ASH 01000	01303.453073	1000,0	0,5
ASH 03000	01303.453011	3000,0	1,3
ASH 05000	01303.453028	5000,0	2,4
ASH 08000	01303.453035	8000,0	3,6

Wymiary	a	L1	B1	B2	C	H1	H2	L2
Typ	mm
ASH 01000	4,0	90,0	25,0	17,0	24,0	6,0	76,0	22,0
ASH 03000	7,0	130,0	35,0	24,0	47,0	10,0	132,0	47,0
ASH 05000	5,0	160,0	45,0	30,0	37,0	10,0	132,0	47,0
ASH 08000	7,0	170,0	50,0	40,0	47,0	10,0	138,0	50,0

Udźwigi (DOR) od 0,5t do 7,5t

Zawiesia łańcuchowe z hakimi typ BVH przeznaczone są do podnoszenia i transportu arkuszy blach.

Stosuje sie je do zawiesi 2,3 i 4 cięgnowych. Dopuszczalny kąt rozwarcia cięgien to 30^o-45^o .

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
Typ	Nr katalogowy	kg	kg
BVH 0,5	01303.557023	500,0	1,2
BVH 1,12	01303.557047	1120,0	1,4
BVH 1,5	01303.557061	1500,0	2,4
BVH 2,0	01303.557085	2000,0	3,9
BVH 2,5	01303.557108	2500,0	8,2
BVH 3,2	01303.557122	3200,0	8,3
BVH 4,0	01303.557146	4000,0	13,6
BVH 5,0	01303.557160	5000,0	21,0
BVH 6,0	01303.557184	6000,0	39,0
BVH 7,5	01303.557207	7500,0	60,0

Wymiary	A	B	C	D	E
Typ	mm	mm	mm	mm	mm
BVH 0.5	180,0	50,0	80,0	18,0	150,0
BVH 1.12	210,0	60,0	95,0	20,0	170,0
BVH 1.5	240,0	70,0	105,0	22,0	200,0
BVH 2.0	280,0	80,0	115,0	26,0	220,0
BVH 2.5	340,0	100,0	120,0	32,0	270,0
BVH 3.2	400,0	120,0	140,0	32,0	320,0
BVH 4.0	530,0	160,0	180,0	36,0	420,0
BVH 5.0	660,0	200,0	210,0	40,0	520,0
BVH 6.0	800,0	250,0	250,0	50,0	640,0
BVH 7.5	980,0	300,0	300,0	60,0	760,0

Udźwigi (DOR) od 1,4t do 10,0t

Standardowy hak WLHW nie może być obracany pod obciążeniem. Dzięki zastosowaniu łożyska WLHBW - może być obracany pod obciążeniem.

Charakterystyka techniczne

Typ	Nr	Udźwig	e	h	a	w	g	d	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	mm	kg/szt.
WLHW 5-6	03131.65752	1,400	160,0	20,0	16,0	35,0	28,0	13,0	0,6
WLHW 7-8	03131.65753	2,500	181,0	26,0	20,0	35,0	34,0	13,0	1,1
WLHW 10	03131.65749	4,000	218,0	30,0	25,0	42,0	45,0	16,0	2
WLHW 13	03131.65750	6,700	269,0	40,0	34,0	49,0	52,0	20,0	4
WLHW 16	03131.65751	10,000	319,0	50,0	35,0	60,0	60,0	24,0	6,8

Haki te przeznaczone są do skracania cięgna łańcucha. Zabezpieczenie haka uniemożliwia przypadkowe wypięcie się łańcucha.

Haki te służą do bezpośredniego łączenia z cięgnem łańcucha.

Jest to podstawowy hak do powszechnego użytku. Haki we wszystkich rozmiarach są dostępne z kutym zabezpieczeniem.

Jest to hak przeznaczony do powszechnego użytku, podobny do haka KHSW, lecz posiadający szeroką gardziel.

Hak ten przeznaczony jest do szybkiego zachaczania i odchaczania. Tylko do aplikacji gdzie nie wymaga się haków z zabezpieczeniem.

Haki te zamykają się i zabezpieczają automatycznie pod obciążeniem.

Haki te znajdują zastosowanie gdzie jest potrzebna duża szerokość gardzieli "g" haka (głównie do kontenerów)

UWAGA: Przed użyciem należy sprawdzić czy dozwolone jest zastosowanie haków bez zabezpieczenia.

Haki przeznaczone są do skracania cięgien łańcucha. Jest to pierwszy hak skracający w klasie 10 na rynku. Redukcja DOR (Dopuszczalne Obciążenie Robocze) niekonieczna ze względu na zachowany współczynnik bezpieczeństwa 4.

Służy do podnoszenia płyt metalowych. Rekomendowany kąt rozwarcia cięgien to 15-30 st. Zaleca się użytkowanie w konfiguracji minimum 3-cięgnowej.

Hak ten służy do podnoszenia płyt metalowych. Naleeży używać parami. Rekomendowany kąt rozwarcia cięgien to 30-45 st.

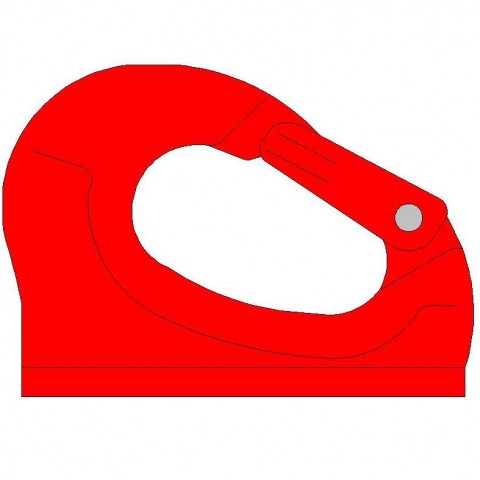

Hak ten przeznaczony jest do przyspawania np. do łyżki koparki.
UWAGA: Należy przestrzegać instrukcji spawania!

Charakterystyka

Udźwigi (DOR) od 2,0t do 10,0t

Zawiesia łańcuchowe dwucięgnowe z hakimi typ TRO 90-120 przeznaczone są do podnoszenia i transportu rur.

Dopuszczalny kąt rozwarcia cięgien zawiesia to 90^o- 120^o .

Charakterystyka techniczna

Typ	Nr katalogowy	*DOR)**	*Masa)**
		kg	kg
TRO 2/120	01303.556729	2000,0	3,5
TRO 4/120	01303.556743	4000,0	8,8
TRO 6/120	01303.556767	6000,0	14,9
TRO 8/120	01303.556781	8000,0	18,6
TRO 10/120	01303.556804	10000,0	23,0

*)dla pary haków

Wymiary	t	A	B	C	D	E	F	Ø G	H	Ø I	J
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TRO 2/120	20,0	0 – 30,0	34,0	40,0	82,0	75,0	106,0	16,3	30,2	12,7	47,6
TRO 4/120	30,0	10,0 – 40,0	39,0	50,0	95,0	80,0	131,0	24,3	44,5	19,0	72,2
TRO 6/120	40,0	20,0 – 50,0	43,0	55,0	106,0	95,0	153,0	30,3	58,7	25,4	95,3
TRO 8/120	40,0	30,0 – 65,0	54,0	65,0	119,0	100,0	185,0	30,3	58,7	25,4	95,3
TRO 10/120	50,0	30,0 – 75,0	60,0	70,0	143,0	125,0	208,0	36,3	73,0	31,8	117,0

Udźwigi (DOR) od 1,0t do 26,5t

Przeznaczona do połączeń:

- ogniwo główne / ogniwo zbiorcze – łańcuch

- łańcuch – łańcuch

- łańcuch – hak

Charakterystyka techniczna

Typ	DOR	Nr katalogowy	Masa
Typ	kg	Nr katalogowy	kg
CW 5	1,000	03131.51976	0,05
CW 6	1,400	03131.50853	0,06
CW 7	1,900	03131.51978	0,12
CW 8	2,500	03131.50854	0,18
CW 10	4,000	03131.50855	0,33
CW 13	6,700	03131.50856	0,70
CW 16	10,000	03131.50857	1,14
CW 19-20	16,000	03131.04866	2,14
CW 22	19,000	03131.51984	3,21
CW 26	26,500	03131.70817	6,20

Wymiary	e	c	s	d	b	g
Typ	mm	mm	mm	mm	mm	mm
CW 5	36,0	7,0	9,2	7,0	34,5	12,7
CW 6	44,4	7,8	11,0	7,6	39,0	14,1
CW 7	51,0	10,0	12,9	9,0	46,5	16,3
CW 8	61,5	11,5	15,0	10,0	53,0	18,4
CW 10	72,0	12,6	17,8	12,6	63,0	23,0
CW 13	88,0	19,0	22,0	16,7	79,0	27,6
CW 16	103,0	21,0	29,0	21,0	106,0	33,0
CW 19-20	115,0	29,5	34,8	24,5	118,0	41,7
CW 22	135,0	29,0	38,0	27,0	146,5	48,0
CW 26	170,0	35,0	45,0	31,0	159,0	59,0

Udźwigi (DOR) od 1,9t do 10,0t

Niedemontowalna złaczka, przeznaczona do specjalnych zastosowań np. do współpracy z elektromagnesami.

Charakterystyka techniczna

Typ	DOR	Nr katalogowy	Masa
Typ	kg	Nr katalogowy	kg
CLW 7	1,900	03131.04752	0,12
CLW 10	4,000	03131.04754	0,33
CLW 13	6,700	03131.04758	0,70
CLW 16	10,000	03131.04766	1,14

Wymiary	e	c	s	d	b	g
Typ	mm	mm	mm	mm	mm	mm
CLW 7	51,0	10,0	12,9	9,0	46,5	17,1
CLW 10	72,0	12,6	17,8	12,6	63,0	23,0
CLW 13	88,0	19,0	22,0	16,7	79,0	27,6
CLW 16	103,0	21,0	29,0	21,0	106,0	33,0

Udźwigi (DOR) od 2,5t do 19,0t

Złaczka do zawiesi pasowych z wmontowaną połową złączki łańcuchowej typu CW. Zredukowane niebezpieczeństwo uszkodzenia pasa dzięki szerokiej powierzchni styku z zawiesiem pasowym.

Charakterystyka techniczna

Typ	DOR	Nr katalogowy	Masa
Typ	kg	Nr katalogowy	kg
CARW 8	2,500	03131.61956	0,3
CARW 10	4,000	03131.62898	0,5
CARW 13	6,700	03131.62901	1,1
CARW 16	10,000	03131.01785	2,0
CARW 22	19,000	03131.01787	6,5

Wymiary	a	e	c	d	b	s	g
Typ	mm	mm	mm	mm	mm	mm	mm
CARW 8	29,0	66,0	11,5	10,0	65,0	18,0	18,3
CARW 10	40,0	81,0	12,6	12,6	82,0	21,0	23,0
CARW 13	50,0	104,0	19,0	16,7	100,0	27,5	27,6
CARW 16	46,5	112,5	21,0	21,0	110,0	40,0	33,0
CARW 22	109,0	177,5	29,0	27,0	215,0	59,0	48,0

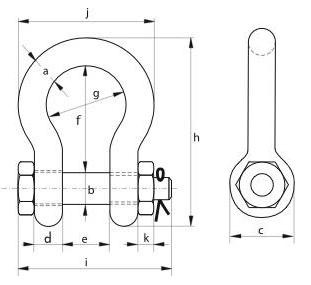

Charakterystyka

Typ	Udźwig	a	b	c	d	e	f	g	h	i	j	Masa	Nr
	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/szt.	katalogowy
G-4161	0,33	5,0	6,0	12,5	5,0	9,5	22,0	16,0	41,0	31,0	28,0	0,02	01208.4161003
G-4161	0,5	7,0	8,0	17,0	7,0	12,0	29,0	20,0	54,0	40,0	37,0	0,06	01208.4161005
G-4161	0,75	9,0	10,0	21,0	9,0	13,5	32,0	21,0	61,0	49,0	42,0	0,11	01208.4161007
G-4161	1	10,0	11,0	23,0	10,0	17,0	36,5	26,0	71,0	56,0	49,0	0,15	01208.4161010
G-4161	1,5	11,0	12,0	26,0	11,0	18,5	43,0	29,0	80,0	68,0	54,0	0,21	01208.4161015
G-4161	2	13,5	16,0	34,0	13,5	22,0	51,0	32,0	91,0	76,0	63,0	0,37	01208.4161020
G-4161	3,25	16,0	19,0	40,0	16,0	27,0	64,0	43,0	114,0	93,0	79,0	0,65	01208.4161023
G-4161	4,75	19,0	22,0	47,0	19,0	31,0	76,0	51,0	136,0	107,0	94,0	1,06	01208.4161047
G-4161	6,5	22,0	25,0	53,0	22,0	36,0	83,0	58,0	157,0	123,0	107,0	1,56	01208.4161065
G-4161	8,5	25,0	28,0	60,0	25,0	43,0	95,0	68,0	176,0	141,0	124,0	2,32	01208.4161085
G-4161	9,5	28,0	32,0	67,0	28,0	47,0	108,0	75,0	197,0	158,0	137,0	3,28	01208.4161095
G-4161	12	32,0	35,0	74,0	32,0	51,0	115,0	83,0	218,0	176,0	154,0	4,51	01208.4161120
G-4161	13,5	35,0	38,0	80,0	35,0	57,0	133,0	92,0	240,0	192,0	170,0	5,93	01208.4161135
G-4161	17	38,0	42,0	89,0	38,0	60,0	146,0	99,0	262,0	208,0	183,0	7,89	01208.4161170
G-4161	25	45,0	50,0	104,0	45,0	74,0	178,0	126,0	314,0	250,0	226,0	13,40	01208.4161250
G-4161	35	50,0	57,0	119,0	50,0	83,0	197,0	138,0	358,0	281,0	250,0	18,85	01208.4161350
G-4161	42,5	57,0	65,0	134,0	57,0	95,0	222,0	160,0	414,0	321,0	287,0	26,06	01208.4161425
G-4161	55	65,0	70,0	145,0	65,0	105,0	260,0	180,0	463,0	355,0	329,0	37,86	01208.4161550

Udźwigi (DOR) od 0,5t do 85,0t

Charakterystyka techniczna

Typ	DOR	Nr katalogowy	Masa
Typ	t	Nr katalogowy	kg
G-4163-0,5	0,5	01208.4163005	0,07
G-4163-0,75	0,8	01208.4163007	0,13
G-4163-1	1,0	01208.4163010	0,17
G-4163-1,5	1,5	01208.4163015	0,25
G-4163-2	2,0	01208.4163020	0,44
G-4163-3,25	3,3	01208.4163032	0,79
G-4163-4,75	4,8	01208.4163047	1,26
G-4163-6,5	6,5	01208.4163065	1,88
G-4163-8,5	8,5	01208.4163085	2,78
G-4163-9,5	9,5	01208.4163095	3,87
G-4163-12	12,0	01208.4163120	5,26
G-4163-13,5	13,5	01208.4163135	6,94
G-4163-17	17,0	01208.4163170	8,79
G-4163-25	25,0	01208.4163250	14,99
G-4163-35	35,0	01208.4163350	20,65
G-4163-42,5	42,5	01208.4163425	29,01
G-4163-55	55,0	01208.4163550	41,05
G-4163-85	85,0	01208.4163850	62,24

Wymiary	a	b	c	d	e	f	g	h	i	j
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
G-4163-0,5	7,0	8,0	17,0	7,0	12,0	29,0	20,0	54,0	43,0	37,0
G-4163-0,75	9,0	10,0	21,0	9,0	13,5	32,0	21,0	61,0	51,0	42,0
G-4163-1	10,0	11,0	23,0	10,0	17,0	36,5	26,0	71,0	61,0	49,0
G-4163-1,5	11,0	12,0	26,0	11,0	18,5	43,0	29,0	80,0	68,0	54,0
G-4163-2	13,5	16,0	34,0	13,5	22,0	51,0	32,0	91,0	83,0	63,0
G-4163-3,25	16,0	19,0	40,0	16,0	27,0	64,0	43,0	114,0	99,0	79,0
G-4163-4,75	19,0	22,0	47,0	19,0	31,0	76,0	51,0	136,0	115,0	94,0
G-4163-6,5	22,0	25,0	53,0	22,0	36,0	83,0	58,0	157,0	131,0	107,0
G-4163-8,5	25,0	28,0	60,0	25,0	43,0	95,0	68,0	176,0	151,0	124,0
G-4163-9,5	28,0	32,0	67,0	28,0	47,0	108,0	75,0	197,0	167,0	137,0
G-4163-12	32,0	35,0	74,0	32,0	51,0	115,0	83,0	218,0	189,0	154,0
G-4163-13,5	35,0	38,0	80,0	35,0	57,0	133,0	92,0	240,0	198,0	170,0
G-4163-17	38,0	42,0	89,0	38,0	60,0	146,0	99,0	262,0	203,0	183,0
G-4163-25	45,0	50,0	104,0	45,0	74,0	178,0	126,0	314,0	244,0	226,0
G-4163-35	50,0	57,0	119,0	50,0	83,0	197,0	138,0	358,0	270,0	250,0
G-4163-42,5	57,0	65,0	134,0	57,0	95,0	222,0	160,0	414,0	302,0	287,0
G-4163-55	65,0	70,0	145,0	65,0	105,0	260,0	180,0	463,0	330,0	329,0
G-4163-85	75,0	80,0	163,0	75,0	127,0	330,0	190,0	556,0	376,0	355,0

Charakterystyka

Typ	Udźwig	a	b	c	d	e	f	g	h	Masa	Nr
	t	mm	mm	mm	mm	mm	mm	mm	mm	kg/szt.	katalogowy
G-4151	0,33	5,0	6,0	12,5	5,0	9,5	19,0	38,0	31,0	0,02	01208.4151003
G-4151	0,5	7,0	8,0	17,0	7,0	12,0	25,0	47,0	40,0	0,06	01208.4151005
G-4151	0,75	9,0	10,0	21,0	9,0	13,5	27,0	56,0	49,0	0,11	01208.4151007
G-4151	1	10,0	11,0	23,0	10,0	17,0	31,0	66,0	56,0	0,15	01208.4151010
G-4151	1,5	11,0	12,0	26,0	11,0	18,5	37,0	74,0	68,0	0,21	01208.4151015
G-4151	2	13,5	16,0	34,0	13,5	22,0	43,0	85,0	76,0	0,37	01208.4151020
G-4151	3,25	16,0	19,0	40,0	16,0	27,0	51,0	105,0	93,0	0,65	01208.4151032
G-4151	4,75	19,0	22,0	47,0	19,0	31,0	59,0	125,0	107,0	1,06	01208.4151047
G-4151	6,5	22,0	25,0	53,0	22,0	36,0	73,0	144,0	123,0	1,56	01208.4151065
G-4151	8,5	25,0	28,0	60,0	25,0	43,0	85,0	161,0	141,0	2,32	01208.4151085
G-4151	9,5	28,0	32,0	67,0	28,0	47,0	90,0	179,0	158,0	3,28	01208.4151095
G-4151	12	32,0	35,0	74,0	32,0	51,0	94,0	199,0	176,0	4,51	01208.4151120
G-4151	13,5	35,0	38,0	80,0	35,0	57,0	115,0	220,0	192,0	5,93	01208.4151135
G-4151	17	38,0	42,0	89,0	38,0	60,0	127,0	239,0	208,0	7,89	01208.4151170
G-4151	25	45,0	50,0	104,0	45,0	74,0	149,0	283,0	250,0	13,40	01208.4151250
G-4151	35	50,0	57,0	119,0	50,0	83,0	171,0	333,0	281,0	18,85	01208.4151350
G-4151	42,5	57,0	65,0	134,0	57,0	95,0	190,0	360,0	321,0	26,06	01208.4151425
G-4151	55	65,0	70,0	145,0	65,0	105,0	203,0	399,0	355,0	37,86	01208.4151550

Udźwigi (DOR) od 2,0t do 85,0t

Charakterystyka techniczna

Typ	DOR	Nr katalogowy	Masa
Typ	t	Nr katalogowy	kg
G-4153-2	2,0	01208.4163020	0,44
G-4153-3,25	3,3	01208.4163032	0,79
G-4153-4,75	4,8	01208.4163047	1,26
G-4153-6,5	6,5	01208.4163065	1,88
G-4153-8,5	8,5	01208.4163085	2,78
G-4153-9,5	9,5	01208.4163095	3,87
G-4153-12	12,0	01208.4163120	5,26
G-4153-13,5	13,5	01208.4163135	6,94
G-4153-17	17,0	01208.4163170	8,79
G-4153-25	25,0	01208.4163250	14,99
G-4153-35	35,0	01208.4163350	20,65
G-4153-42,5	42,5	01208.4163425	29,01
G-4153-55	55,0	01208.4163550	41,05
G-4153-85	85,0	01208.4163850	62,24

Wymiary	a	b	c	d	e	f	g	h	i
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
G-4153-2	13,5	16,0	34,0	13,5	22,0	43,0	85,0	83,0	13,0
G-4153-3,25	16,0	19,0	40,0	16,0	27,0	51,0	105,0	99,0	17,0
G-4153-4,75	19,0	22,0	47,0	19,0	31,0	59,0	125,0	115,0	20,0
G-4153-6,5	22,0	25,0	53,0	22,0	36,0	73,0	144,0	131,0	23,0
G-4153-8,5	25,0	28,0	60,0	25,0	43,0	85,0	161,0	151,0	25,0
G-4153-9,5	28,0	32,0	67,0	28,0	47,0	90,0	179,0	167,0	28,0
G-4153-12	32,0	35,0	74,0	32,0	51,0	94,0	199,0	179,0	31,0
G-4153-13,5	35,0	38,0	80,0	35,0	57,0	115,0	220,0	198,0	34,0
G-4153-17	38,0	42,0	89,0	38,0	60,0	127,0	239,0	203,0	19,0
G-4153-25	45,0	50,0	104,0	45,0	74,0	149,0	283,0	244,0	24,0
G-4153-35	50,0	57,0	119,0	50,0	83,0	171,0	333,0	270,0	27,0
G-4153-42,5	57,0	65,0	134,0	57,0	95,0	190,0	360,0	302,0	30,0
G-4153-55	65,0	70,0	145,0	65,0	105,0	203,0	399,0	330,0	33,0
G-4153-85	75,0	80,0	163,0	75,0	127,0	230,0	455,0	376,0	40,0

Charakterystyka

Typ	Udźwig	a	b	c	d	e	f	g	h	i	j	k	l	Masa	Nr
	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/szt.	katalogowy
P-6033	55	60,0	57,0	115,0	55,0	85,0	250,0	160,0	385,0	304,0	270,0	45,0	100,0	50	01208.6033005
P-6033	75	70,0	70,0	140,0	70,0	105,0	290,0	186,0	467,0	356,0	345,0	54,0	120,0	67	01208.6033007
P-6033	125	85,0	80,0	155,0	85,0	130,0	365,0	220,0	569,0	428,0	410,0	64,0	150,0	110	01208.6033012
P-6033	150	94,0	95,0	180,0	89,0	140,0	390,0	250,0	627,0	441,0	455,0	50,0	170,0	160	01208.6033015
P-6033	200	110,0	105,0	200,0	100,0	150,0	480,0	276,0	744,0	474,0	508,0	50,0	205,0	220	01208.6033020
P-6033	250	126,0	120,0	228,0	110,0	170,0	540,0	300,0	842,0	528,0	600,0	60,0	240,0	320	01208.6033025
P-6033	300	135,0	134,0	245,0	122,0	185,0	600,0	350,0	926,0	594,0	620,0	70,0	265,0	350	01208.6033030
P-6033	400	160,0	160,0	295,0	145,0	220,0	575,0	370,0	964,0	686,0	715,0	80,0	320,0	635	01208.6033040
P-6033	500	170,0	180,0	330,0	160,0	250,0	680,0	450,0	1107,0	763,0	810,0	90,0	340,0	803	01208.6033050
P-6033	600	190,0	200,0	350,0	170,0	275,0	740,0	490,0	1207,0	828,0	913,0	100,0	370,0	950	01208.6033060
P-6033	700	200,0	210,0	392,0	190,0	300,0	750,0	540,0	1257,0	878,0	993,0	10,0	400,0	1260	01208.6033070
P-6033	800	218,0	230,0	420,0	200,0	325,0	850,0	554,0	1395,0	959,0	986,0	110,0	420,0	1430	01208.6033080
P-6033	900	242,0	255,0	466,0	220,0	350,0	850,0	584,0	1454,0	1040,0	1050,0	120,0	440,0	1650	01208.6033090
P-6033	1000	260,0	270,0	490,0	240,0	380,0	855,0	614,0	1497,0	1116,0	1176,0	120,0	46,0	2120	01208.6033100
P-6033	1250	285,0	300,0	510,0	260,0	430,0	930,0	650,0	1620,0	1193,0	1275,0	150,0	530,0	2400	01208.6033125
P-6033	1500	295,0	320,0	550,0	280,0	460,0	950,0	680,0	1710,0	1278,0	1350,0	160,0	560,0	2980	01208.6033150

Charakterystyka

Typ	Udźwig	a	b	c	d	e	f	g	h	i	j	k	Masa	Nr
	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/szt.	katalogowy
G-4263	22	38,0	42,0	89,0	38,0	106,0	216,0	159,0	319,0	248,0	235,0	19,0	12,5	01208.4263220
G-4263	30	45,0	50,0	104,0	45,0	127,0	248,0	175,0	370,0	296,0	265,0	24,0	18	01208.4263300
G-4263	40	50,0	57,0	119,0	50,0	146,0	273,0	207,0	411,0	338,0	307,0	27,0	25	01208.4263400
G-4263	55	65,0	70,0	145,0	65,0	165,0	314,0	213,0	487,0	389,0	343,0	33,0	48	01208.4263550
G-4263	100	75,0	83,0	163,0	75,0	184,0	330,0	254,0	530,0	432,0	404,0	40,0	70	01208.4263000

Charakterystyka

Typ	Udźwig	a	b	c	d	e	f	g	h	i	j	k	Masa	Nr
	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/szt.	katalogowy
P-6036	120	95,0	95,0	215,0	89,0	144,0	381,0	238,0	667,0	440,0	416,0	50,0	110	01208.6036012
P-6036	150	105,0	108,0	245,0	100,0	165,0	400,0	275,0	702,0	490,0	485,0	60,0	160	01208.6036015
P-6036	200	120,0	130,0	288,0	110,0	175,0	500,0	290,0	854,0	520,0	530,0	60,0	235	01208.6036020
P-6036	250	130,0	140,0	308,0	115,0	200,0	520,0	305,0	921,0	560,0	565,0	65,0	285	01208.6036025
P-6036	300	140,0	150,0	335,0	120,0	224,0	600,0	305,0	1018,0	575,0	585,0	70,0	340	01208.6036030
P-6036	400	170,0	175,0	387,0	160,0	250,0	650,0	325,0	1137,0	690,0	665,0	70,0	56	01208.6036040
P-6036	500	180,0	185,0	410,0	160,0	275,0	700,0	350,0	1213,0	710,0	710,0	70,0	685	01208.6036050
P-6036	600	200,0	205,0	458,0	185,0	300,0	700,0	375,0	1267,0	810,0	775,0	70,0	880	01208.6036060
P-6036	700	210,0	210,0	468,0	200,0	300,0	700,0	400,0	1289,0	850,0	820,0	70,0	980	01208.6036070
P-6036	800	210,0	220,0	478,0	200,0	300,0	700,0	400,0	1294,0	870,0	820,0	70,0	1100	01208.6036080
P-6036	900	220,0	230,0	500,0	210,0	320,0	700,0	420,0	1320,0	920,0	860,0	70,0	1280	01208.6036090
P-6036	1000	240,0	240,0	530,0	210,0	340,0	700,0	420,0	1360,0	940,0	900,0	70,0	1460	01208.6036100
P-6036	1250	260,0	270,0	600,0	225,0	360,0	700,0	450,0	1430,0	1020,0	970,0	70,0	1990	01208.6036125
P-6036	1500	280,0	290,0	640,0	225,0	360,0	700,0	450,0	1480,0	1060,0	1010,0	70,0	2400	01208.6036150

Charakterystyka

Typ	Udźwig	a	b	e	f	g	h	Masa	Nr
	t	mm	mm	mm	mm	mm	mm	kg/szt.	katalogowy
G-5263	3,3	13,5	16,0	22,0	51,0	32,0	91,0	0,44	01208.5263003
G-5263	5	16,0	19,0	27,0	64,0	43,0	114,0	0,79	01208.5263005
G-5263	7	19,0	22,0	31,0	76,0	51,0	136,0	1,26	01208.5263007
G-5263	9,5	22,0	25,0	36,0	83,0	58,0	157,0	1,88	01208.5263009
G-5263	12,5	25,0	28,0	43,0	95,0	68,0	176,0	2,78	01208.5263012
G-5263	15	28,0	32,0	47,0	108,0	75,0	197,0	3,87	01208.5263015
G-5263	18	32,0	35,0	51,0	115,0	83,0	218,0	5,26	01208.5263018
G-5263	21	35,0	38,0	57,0	133,0	92,0	240,0	6,94	01208.5263021
G-5263	30	38,0	42,0	60,0	146,0	99,0	262,0	8,79	01208.5263030
G-5263	40	45,0	50,0	73,0	178,0	126,0	314,0	15	01208.5263040
G-5263	55	50,0	57,0	83,0	197,0	138,0	358,0	20,7	01208.5263055
G-5263	85	65,0	70,0	105,0	260,0	180,0	463,0	41,1	01208.5263085
G-5263	120	75,0	83,0	127,0	330,0	190,0	556,0	62,2	01208.5263120
G-5263	150	95,0	95,0	144,0	381,0	238,0	667,0	110	01208.5263150
G-5263	175*	105,0	108,0	165,0	400,0	275,0	702,0	160	01208.5263175

Charakterystyka

Typ	Udźwig	a	c	e	f	Masa	Nr
	t	mm	mm	mm	mm	kg/szt.	katalogowy
G-3351	0,1	5,0	5,0	7,0	15,5	0,02	01208.3351001
G-3351	0,16	6,0	6,0	8,0	18,0	0,02	01208.3351002
G-3351	0,25	8,0	8,0	11,0	24,0	0,05	01208.3351003
G-3351	0,4	10,0	10,0	14,0	30,0	0,1	01208.3351004
G-3351	0,63	12,0	12,0	17,0	36,0	0,18	01208.3351006
G-3351	1	15,0	16,0	21,0	49,0	0,3	01208.3351010
G-3351	1,6	19,0	20,0	27,0	61,0	0,57	01208.3351016
G-3351	2	21,0	22,0	30,0	67,0	0,98	01208.3351020
G-3351	2,5	23,0	24,0	33,0	73,0	1,3	01208.3351025
G-3351	3,15	26,0	27,0	38,0	83,5	1,85	01208.3351031
G-3351	4	29,0	30,0	42,0	91,0	2,53	01208.3351040
G-3351	5	33,0	36,0	47,0	111,0	4	01208.3351050
G-3351	6,3	37,0	39,0	53,0	119,5	5,3	01208.3351063
G-3351	8	38/41	45,0	60,0	139,5	7,9	01208.3351080
G-3351	10	42/45	48,0	66,0	147,0	10	01208.3351100
G-3351	12,5	47/50	52,0	73,0	158,0	13,5	01208.3351125

Charakterystyka

Typ	Udźwig	a	c	e	f	Masa	Nr
	t	mm	mm	mm	mm	kg/szt.	katalogowy
G-3356	0,4	10,0	10,0	14,0	30,0	0,11	01208.3356004
G-3356	0,63	12,0	12,0	17,0	36,0	0,2	01208.3356006
G-3356	1	15,0	16,0	21,0	49,0	0,37	01208.3356010
G-3356	1,6	19,0	20,0	27,0	61,0	0,69	01208.3356016
G-3356	2	21,0	22,0	30,0	67,0	1,13	01208.3356020
G-3356	2,5	23,0	24,0	33,0	73,0	1,5	01208.3356025
G-3356	3,15	26,0	27,0	38,0	83,5	2,15	01208.3356031
G-3356	4	29,0	30,0	42,0	91,0	2,93	01208.3356040
G-3356	5	33,0	36,0	47,0	111,0	4,7	01208.3356050
G-3356	6,3	37,0	39,0	53,0	119,5	6,33	01208.3356063
G-3356	8	41,0	45,0	60,0	139,5	8,5	01208.3356080
G-3356	10	45,0	48,0	66,0	147,0	10,8	01208.3356100
G-3356	12	50,0	52,0	73,0	158,0	14,4	01208.3356120
G-3356	16	55,0	60,0	81,0	185,0	20,5	01208.3356160
G-3356	20	61,0	68,0	90,0	211,0	29,5	01208.3356200
G-3356	25	67,0	72,0	100,0	221,0	36	01208.3356250
G-3356	32	74,0	80,0	110,0	246,0	49	01208.3356320

Charakterystyka

Typ	Udźwig	a	b	d	e	f	Masa	Nr
	t	mm	mm	mm	mm	mm	kg/szt.	katalogowy
G-3161	0,33	5,0	6,0	9,5	22,0	16,0	0,02	01208.3161003
G-3161	0,5	7,0	8,0	12,0	29,0	20,0	0,06	01208.3161005
G-3161	0,75	9,0	10,0	13,5	32,0	21,0	0,11	01208.3161007
G-3161	1	10,0	11,0	17,0	36,5	26,0	0,15	01208.3161010
G-3161	1,5	11,0	12,0	18,5	43,0	29,0	0,21	01208.3161015
G-3161	2	13,5	16,0	22,0	51,0	32,0	0,37	01208.3161020
G-3161	3,25	16,0	19,0	27,0	64,0	43,0	0,65	01208.3161032
G-3161	4,75	19,0	22,0	31,0	76,0	51,0	1,06	01208.3161047
G-3161	6,5	22,0	25,0	36,0	83,0	58,0	1,56	01208.3161065
G-3161	8,5	25,0	28,0	43,0	95,0	68,0	2,32	01208.3161085
G-3161	9,5	28,0	32,0	47,0	108,0	75,0	3,28	01208.3161095
G-3161	12	32,0	35,0	51,0	115,0	83,0	4,51	01208.3161120
G-3161	13,5	35,0	38,0	57,0	133,0	92,0	5,93	01208.3161135
G-3161	17	38,0	42,0	60,0	146,0	99,0	7,89	01208.3161170
G-3161	25	45,0	50,0	74,0	178,0	126,0	13,4	01208.3161250

Charakterystyka

Typ	Udźwig	a	b	d	e	f	Masa	Nr
	t	mm	mm	mm	mm	mm	kg/szt.	katalogowy
G-3163	2	13,5	16,0	22,0	51,0	32,0	0,44	01208.3163020
G-3163	3,25	16,0	19,0	27,0	64,0	43,0	0,79	01208.3163032
G-3163	4,75	19,0	22,0	31,0	76,0	51,0	1,26	01208.3163047
G-3163	6,5	22,0	25,0	36,0	83,0	58,0	1,88	01208.3163065
G-3163	8,5	25,0	28,0	43,0	95,0	68,0	2,78	01208.3163085
G-3163	9,5	28,0	32,0	47,0	108,0	75,0	3,87	01208.3163095
G-3163	12	32,0	35,0	51,0	115,0	83,0	5,26	01208.3163120
G-3163	13,5	35,0	38,0	57,0	133,0	92,0	6,94	01208.3163135
G-3163	17	38,0	42,0	60,0	146,0	99,0	8,79	01208.3163170
G-3163	25	45,0	50,0	74,0	178,0	126,0	14,99	01208.3163250

Charakterystyka

Typ	Udźwig	a	b	d	e	Masa	Nr
	t	mm	mm	mm	mm	kg/szt.	katalogowy
G-3151	0,33	5,0	6,0	9,5	19,0	0,02	01208.3151003
G-3151	0,5	7,0	8,0	12,0	25,0	0,06	01208.3151005
G-3151	0,75	9,0	10,0	13,5	27,0	0,11	01208.3151007
G-3151	1	10,0	11,0	17,0	31,0	0,15	01208.3151010
G-3151	1,5	11,0	12,0	18,5	37,0	0,21	01208.3151015
G-3151	2	13,5	16,0	22,0	43,0	0,37	01208.3151020
G-3151	3,25	16,0	19,0	27,0	51,0	0,65	01208.3151032
G-3151	4,75	19,0	22,0	31,0	59,0	1,06	01208.3151047
G-3151	6,5	22,0	25,0	36,0	73,0	1,56	01208.3151065
G-3151	8,5	25,0	28,0	43,0	85,0	2,32	01208.3151085
G-3151	9,5	28,0	32,0	47,0	90,0	3,28	01208.3151095
G-3151	12	32,0	35,0	51,0	94,0	4,51	01208.3151120
G-3151	13,5	35,0	38,0	57,0	115,0	5,93	01208.3151135
G-3151	17	38,0	42,0	60,0	127,0	7,89	01208.3151170
G-3151	25	45,0	50,0	74,0	149,0	13,4	01208.3151250

Charakterystyka

Typ	Udźwig	a	b	d	e	Masa	Nr
	t	mm	mm	mm	mm	kg/szt.	katalogowy
G-3153	2	13,5	16,0	22,0	43,0	0,44	01208.3153020
G-3153	3,25	16,0	19,0	27,0	51,0	0,79	01208.3153032
G-3153	4,75	19,0	22,0	31,0	59,0	1,26	01208.3153047
G-3153	6,5	22,0	25,0	36,0	73,0	1,88	01208.315365
G-3153	8,5	25,0	28,0	43,0	85,0	2,78	01208.3153085
G-3153	9,5	28,0	32,0	47,0	90,0	3,87	01208.3153095
G-3153	12	32,0	35,0	51,0	94,0	5,26	01208.3153120
G-3153	13,5	35,0	38,0	57,0	115,0	6,94	01208.3153135
G-3153	17	38,0	42,0	60,0	127,0	8,79	01208.3153170
G-3153	25	45,0	50,0	74,0	149,0	14,99	01208.3153250

Zakres srednic od 3,5mm do 32,0mm

Wykonanie wg DIN 6899

Charakterystyka techniczna i wymiary

Wielkość	Nr katalogowy	Maksymalna średnica liny	a	b	c	d	e	Masa 100 szt.
		mm	mm	mm	mm	mm	mm	kg
3	01208.6131003	3,5	4,0	26,0	21,0	13,0	1,6	0,8
4	01208.6131004	4,0	5,0	32,0	23,0	14,0	1,9	1,0
5	01208.6131005	5,0	6,0	38,0	25,0	16,0	2,4	1,6
6	01208.6131006	6,0	7,0	44,0	28,0	18,0	2,4	1,9
7	01208.6131007	7,0	8,0	51,0	32,0	20,0	2,8	3,0
9	01208.6131009	9,0	10,0	57,0	38,0	24,0	3,1	4,7
11	01208.6131011	11,0	12,0	64,0	45,0	28,0	3,3	6,8
13	01208.6131013	13,0	13,0	70,0	48,0	30,0	3,3	8,0
13	01208.6131013	13,0	14,0	76,0	51,0	32,0	3,7	10,0
15	01208.6131015	15,0	16,0	83,0	58,0	36,0	3,8	14,5
16	01208.6131016	16,0	17,0	89,0	61,0	38,0	4,7	18,0
17	01208.6131017	17,0	18,0	95,0	64,0	40,0	4,7	20,0
18	01208.6131018	18,0	20,0	102,0	72,0	45,0	5,7	29,0
20	01208.6131020	20,0	22,0	114,0	80,0	50,0	5,7	32,0
22	01208.6131022	22,0	24,0	127,0	90,0	56,0	6,5	47,0
24	01208.6131024	24,0	26,0	140,0	99,0	62,0	6,8	59,0
26	01208.6131026	26,0	28,0	152,0	112,0	70,0	8,0	80,0
28	01208.6131028	28,0	30,0	165,0	120,0	75,0	8,0	110,0
30	01208.6131030	30,0	32,0	178,0	128,0	80,0	8,0	123,0
32	01208.6131032	32,0	34,0	203,0	152,0	95,0	8,5	156,0

Zakres srednic od 8,0mm do 50,0mm

Charakterystyka techniczna i wymiary

Wielkość	Nr katalogowy	Maksymalna średnica liny	a	b	c	d	e	Masa 100 szt.
		mm	mm	mm	mm	mm	mm	kg
8	01208.6120008	8,0	8,0	51,0	35,0	22,0	4,0	6,0
10	01208.6120010	10,0	10,0	64,0	47,0	30,0	4,0	7,0
12	01208.6120012	12,0	12,0	76,0	57,0	35,0	5,0	14,0
14	01208.6120014	14,0	14,0	89,0	65,0	45,0	6,0	22,0
16	01208.6120016	16,0	16,0	102,0	76,0	50,0	6,0	24,0
18	01208.6120018	18,0	18,0	114,0	86,0	53,0	8,0	43,0
20	01208.6120020	20,0	20,0	127,0	94,0	60,0	9,0	65,0
22	01208.6120022	22,0	22,0	140,0	107,0	65,0	10,0	93,0
24	01208.6120024	24,0	24,0	152,0	114,0	70,0	10,0	102,0
28	01208.6120028	28,0	28,0	178,0	130,0	80,0	10,5	135,0
32	01208.6120032	32,0	32,0	203,0	157,0	100,0	10,5	162,0
36	01208.6120036	36,0	36,0	229,0	177,0	115,0	12,0	363,0
40	01208.6120040	40,0	40,0	254,0	198,0	120,0	12,0	376,0
44	01208.6120044	44,0	44,0	279,0	214,0	130,0	15,0	608,0
50	01208.6120050	50,0	50,0	305,0	215,0	140,0	20,0	960,0

Zakres średnic od 3,0mm do 40,0mm

Wykonanie wg DIN 741

Charakterystyka techniczna i wymiary

Wielkość	Nr katalogowy	Średnica liny	a	b	c	d	e	Masa 100 szt.
		mm	mm	mm	mm	mm	mm	kg
3	01208.6220003	3,0	4,0	20,0	9,0	12,0	21,0	1,4
5	01208.6220005	5,0	5,0	24,0	11,0	13,0	23,0	1,5
6	01208.6220006	6,0	5,0	28,0	13,0	15,0	26,0	2,1
8	01208.6220008	8,0	6,0	34,0	16,0	19,0	30,0	4,1
10	01208.6220010	10,0	8,0	42,0	19,0	22,0	34,0	6,8
11	01208.6220011	11,0	8,0	44,0	20,0	22,0	36,0	7,2
13	01208.6220013	13,0	10,0	55,0	24,0	30,0	42,0	13,0
14	01208.6220014	14,0	10,0	57,0	25,0	30,0	44,0	13,5
16	01208.6220016	16,0	12,0	63,0	29,0	33,0	50,0	21,0
19	01208.6220019	19,0	12,0	75,0	32,0	38,0	54,0	28,0
22	01208.6220022	22,0	14,0	85,0	37,0	44,0	61,0	40,0
26	01208.6220026	26,0	14,0	95,0	41,0	45,0	65,0	44,0
30	01208.6220030	30,0	16,0	110,0	48,0	50,0	74,0	66,0
34	01208.6220034	34,0	16,0	120,0	52,0	55,0	80,0	85,0
40	01208.6220140	40,0	16,0	140,0	58,0	60,0	88,0	104,0

Udźwig od 70,0kg do 16,0t

Wykonanie wg DIN 580

Współczynnik bezpieczeństwa - 6

Cynkowane galwanicznie.

Charakterystyka techniczna i wymiary

DOR	Nr katalogowy	a	b	c	d	e	f	g	Masa 100 szt.
t	Nr katalogowy	mm	mm	mm	mm	mm	mm	mm	kg
0,07	01208.814006	M 6	20,0	36,0	20,0	13,0	6,0	36,0	3,0
0,14	01208.814008	M 8	20,0	36,0	20,0	13,0	6,0	36,0	6,0
0,23	01208.814010	M10	25,0	45,0	25,0	17,0	8,0	45,0	10,3
0,34	01208.814012	M12	30,0	54,0	30,0	20,5	10,0	53,0	17,7
0,49	01208.814014	M14	35,0	63,0	35,0	27,0	12,0	60,0	27,7
0,70	01208.814016	M16	35,0	63,0	35,0	27,0	12,0	62,0	28,0
0,90	01208.814018	M18	40,0	72,0	40,0	30,0	14,0	71,0	40,5
1,20	01208.814020	M20	40,0	72,0	40,0	30,0	14,0	71,0	42,4
1,50	01208.814022	M22	45,0	81,0	45,0	35,0	14,0	80,0	67,3
1,80	01208.814024	M24	50,0	90,0	50,0	36,0	18,0	90,0	83,4
2,50	01208.814027	M27	50,0	90,0	50,0	36,0	18,0	90,0	122,0
3,20	01208.814030	M30	65,0	108,0	60,0	45,0	22,0	109,0	166,0
4,30	01208.814033	M33	65,0	108,0	60,0	45,0	22,0	110,0	216,0
4,60	01208.814036	M36	75,0	126,0	70,0	54,0	26,0	128,0	265,0
6,10	01208.814039	M39	75,0	126,0	70,0	54,0	26,0	130,0	334,0
6,30	01208.814042	M42	85,0	144,0	80,0	63,0	30,0	147,0	403,0
8,00	01208.814045	M45	85,0	144,0	80,0	63,0	35,0	150,0	512,0
8,60	01208.814048	M48	100,0	166,0	90,0	68,0	35,0	168,0	632,0
11,50	01208.814056	M56	110,0	184,0	100,0	78,0	38,0	187,0	880,0
16,00	01208.814060	M60	120,0	206,0	110,0	90,0	42,0	208,0	1 240,0

Udźwig od 70,0kg do 16,0t

Wykonanie wg DIN 582

Współczynnik bezpieczeństwa - 6

Cynkowane galwanicznie.

Charakterystyka techniczna i wymiary

DOR	Nr katalogowy	a	b	c	d	e	f	Masa 100 szt.
t	Nr katalogowy	mm	mm	mm	mm	mm	mm	kg
0,07	01208.814206	M 6	20,0	36,0	20,0	8,5	36,0	4,2
0,14	01208.814208	M 8	20,0	36,0	20,0	8,5	36,0	5,2
0,23	01208.814210	M10	25,0	45,0	25,0	10,0	45,0	9,4
0,34	01208.814212	M12	30,0	54,0	30,0	11,0	53,0	16,0
0,49	01208.814214	M14	35,0	63,0	35,0	13,0	60,0	22,0
0,70	01208.814216	M16	35,0	63,0	35,0	13,0	62,0	24,0
0,90	01208.814220	M20	40,0	72,0	40,0	16,0	71,0	35,2
1,20	01208.814222	M22	45,0	81,0	45,0	18,0	80,0	58,6
1,50	01208.814224	M24	50,0	90,0	50,0	20,0	90,0	70,6
1,80	01208.814227	M27	50,0	90,0	50,0	20,0	90,0	102,0
2,50	01208.814230	M30	65,0	108,0	60,0	25,0	109,0	132,0
3,20	01208.814233	M33	65,0	108,0	60,0	25,0	110,0	170,0
4,30	01208.814236	M36	75,0	126,0	70,0	30,0	128,0	208,0
4,60	01208.814239	M39	75,0	126,0	70,0	30,0	130,0	260,0
6,30	01208.814242	M42	85,0	144,0	80,0	35,0	147,0	311,0
8,00	01208.814245	M45	85,0	144,0	80,0	35,0	150,0	407,0
8,60	01208.814248	M48	100,0	166,0	90,0	40,0	168,0	502,0
11,50	01208.814256	M56	110,0	184,0	100,0	45,0	187,0	669,0
16,00	01208.814264	M64	120,0	206,0	110,0	50,0	208,0	930,0

Udźwigi (DOR) od 1,4t do 19,0t

Charakterystyka techniczna

Typ	Nr	Udźwig	e	h	a	d	g	b	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	mm	kg/szt.
KHSW 5-6	03130.17753	1,400	69,0	20,0	15,0	7,4	19,0	66,0	0,2
KHSW 7	03130.04890	1,900	95,0	28,0	19,0	9,0	27,0	90,0	0,2
KHSW 8	03130.17754	2,500	94,5	28,0	19,0	10,0	27,0	90,0	0,6
KHSW 10	03130.17755	4,000	109,0	33,0	25,0	12,5	30,0	108,0	1,1
KHSW 13	03130.17756	6,700	136,0	40,0	34,0	16,0	38,0	131,0	2
KHSW 16	03130.17757	10,000	155,0	49,0	37,0	20,0	46,0	153,0	3,48
KHSW 19-20	03130.60548	16,000	183,5	53,0	46,0	24,0	53,0	177,0	5
KHSW 22	03130.60551	19,000	213,5	62,0	50,0	27,0	68,0	196,0	12,1

Udźwigi (DOR) od 1,4t do 10,0t

Charakterystyka techniczna

Typ	Nr	Udźwig	e	h	a	d	g	b	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	mm	kg/szt.
KLHW 5-6	03131.32024	1,400	94,0	20,0	16,0	7,5	28,0	71,0	0,5
KLHW 7	03131.32047	1,900	123,0	26,0	20,0	9,0	34,0	88,0	0,9
KLHW 8	03131.32011	2,500	123,0	26,0	20,0	10,0	34,0	88,0	0,9
KLHW 10	03131.32052	4,000	144,0	30,0	25,0	13,0	45,0	107,0	1,6
KLHW 13	03131.32054	6,700	180,0	40,0	34,0	16,0	52,0	138,0	2,9
KLHW 16	03131.32065	10,000	217,0	50,0	35,0	21,0	60,0	168,0	5,8

Udźwigi (DOR) od 1,9t do 6,7t

Haki te znajdują zastosowanie gdzie jest potrzebna duża szerokość gardzieli "g" haka (głównie do kontenerów)

UWAGA: Przed użyciem należy sprawdzić czy dozwolone jest zastosowanie haków bez zabezpieczenia.

Charakterystyka techniczna

Typ	Nr	Udźwig	e	h	a	d	g	b	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	mm	kg/szt.
KFW 7	03131.60779	1,900	120,5	29,0	25,0	9,0	64,0	118,0	1
KFW 8	03131.60780	2,500	120,0	29,0	25,0	10,0	64,0	118,0	1
KFW 10	03131.60781	4,000	140,0	32,0	32,0	12,5	76,0	143,0	1,78
KFW 13	03131.60782	6,700	169,5	40,0	40,0	16,0	89,0	170,0	2,96

Udźwigi (DOR) od 1,4t do 19,0t

Haki przeznaczone są do skracania cięgien łańcucha. Jest to pierwszy hak skracający w klasie 10 na rynku. Redukcja DOR (Dopuszczalne Obciążenie Robocze) niekonieczna ze względu na zachowany współczynnik bezpieczeństwa 4.

Charakterystyka techniczna

Typ	Nr	Udźwig	e	b	d	g	Masa
	katalogowy	kg	mm	mm	mm	mm	kg/szt.
KPW 5/6	03131.60607	1,400	45,0	47,4	7,4	8,0	0,19
KPW 7	03131.60608	1,900	61,0	58,0	9,0	10,5	0,38
KPW 8	03131.60621	2,500	60,5	58,0	10,0	10,5	0,38
KPW 10	03131.60609	4,000	76,0	76,0	12,5	13,0	0,85
KPW 13	03131.60610	6,700	104,0	101,0	16,0	17,0	1,9
KPW 16	03131.60611	10,000	116,0	120,0	20,0	19,5	3,6
KPW 19/20	03131.60612	16,000	141,0	150,0	24,0	24,5	6,15
KPW 22	03131.60613	19,000	158,0	165,0	27,0	27,0	9

Udźwig (DOR) od 1,9t do 6,7t

Charakterystyka techniczna

Typ	DOR	Nr katalogowy	Masa
Typ	kg	Nr katalogowy	kg
KSCHW 07	1,900	03131.49621	0,49
KSCHW 08	2,500	03131.21357	0,49
KSCHW 10	4,000	03131.21358	0,95
KSCHW 13	6,700	03131.21359	1,89

Wymiary	e	e1	b	a	d	c	d1
Typ	mm	mm	mm	mm	mm	mm	mm
KSCHW 07	76,0	54,0	28,0	11,5	9,0	30,5	16,0
KSCHW 08	75,5	54,0	28,0	11,5	10,0	30,5	16,0
KSCHW 10	104,5	76,0	34,0	16,0	12,5	38,5	20,0
KSCHW 13	113,0	77,0	44,0	20,5	16,0	50,0	24,0

Udźwig (DOR) od 0,4t do 12,0t

Punkt mocujący Pewag profilift gamma PLGW można obracać o 360°. Centralna śruba sześciokątna jest wykonana z materiału 10.9 i jest wymienna. Jest w 100% sprawdzana pod kątem mikropęknięć. Powierzchniowo chromowana i zabezpieczona przed korozją. Oznakowana jest wartością DOR (WLL) oraz wartością wskazującą na rozmiar gwintu. Punkt mocujący ma wkalkulowany 4-krotny współczynnik bezpieczeństwa przed zerwaniem we wszystkich kierunkach obciążania. Tabela z dozwolonymi obciążeniami roboczymi (w przypadku używania punktów mocujących w technice podnoszenia) - w zależności od liczby cięgien zawiesia i kątów rozwarcia cięgien - jest częścią instrukcji obsługi produktu. Dołączana jest do każdego dostarczanego punktu mocującego. Punkty mocujące są dostępne z gwintami metrycznymi oraz calowymi. Gwinty metryczne mogą być dodatkowo - na życzenie użytkowników - dostępne w niestandardowych długościach. Każdy punkt mocujący jest oznakowany indywidualnym numerem seryjnym, który pozwala ustalić wszystkie dane dotyczące procesu jego produkcji.

Charakterystyka techniczna

Typ	Rozmiar gwintu	DOR	Moment dokręcenia	Masa
		[kg]	[Nm]	[kg]
PLGW 0,3	M8	300,0	35,0	0,47
PLGW 0,5	M10	500,0	70,0	0,47
PLGW 0,7	M12	700,0	120,0	0,47
PLGW 1,5	M16	1500,0	200,0	0,47
PLGW 2	M20	2000,0	300,0	0,49
PLGW 3	M24	3000,0	400,0	1,10
PLGW 4	M30	4000,0	500,0	1,50
PLGW 7	M36	7000,0	800,0	2,50
PLGW 9	M42	9000,0	800,0	4,30
PLGW 12	M48	12000,0	1500,0	5,10

Wymiary	a	b	c	d	e	f
Typ	mm
PLGW 0,3	25,0	45,0	9,0	26,5	53,0	35,0
PLGW 0,5	25,0	45,0	9,0	26,5	53,0	35,0
PLGW 0,7	30,0	55,0	11,0	32,0	63,0	43,0
PLGW 1,5	35,0	64,0	13,0	35,5	70,0	50,0
PLGW 2	40,0	69,0	15,0	40,5	78,0	54,0
PLGW 3	50,0	86,0	17,0	50,0	93,0	69,0
PLGW 4	60,0	110,0	23,0	60,0	114,0	90,0
PLGW 7	70,0	132,0	31,0	70,0	136,0	108,0
PLGW 9	80,0	150,0	32,0	80,0	155,0	125,0
PLGW 12	95,0	179,0	42,0	95,0	179,0	148,0

Siła naciągu od 4,0t do 10,6t

Charakterystyka techniczna

Typ	Nr katalogowy	Łańcuch	Zakończenie	Siła naciągu	Masy
		mm		daN	kg
RLSP-08-OO	01303.457880	8,0	Ogniwo	4 000,0	3,6
RLSP-10-OO	01303.457897	10,0	Ogniwo	6 300,0	3,6
RLSP-13-OO	01303.457903	13,0	Ogniwo	10 600,0	3,8
RLSP-08-HH	01303.457859	8,0	Hak skracający	4 000,0	4,5
RLSP-10-HH	01303.457866	10,0	Hak skracający	6 300,0	5,5
RLSP-13-HH	01303.457873	13,0	Hak skracający	10 600,0	8,4

Wymiary	Średnica łańcucha	B1	B2 min.	B2 max.	E	L
Typ	mm	mm	mm	mm	mm	mm
RLSP-08-OO	8,0	250,0	360,0	510,0	20,0	360,0
RLSP-10-OO	10,0	250,0	360,0	510,0	20,0	360,0
RLSP-13-OO	13,0	250,0	366,0	516,0	25,0	360,0
RLSP-08-HH	8,0	250,0	588,0	738,0	–	360,0
RLSP-10-HH	10,0	250,0	630,0	780,0	–	360,0
RLSP-13-HH	13,0	250,0	722,0	872,0	–	360,0

Przenaczone do bezpośredniego łączenia z cięgnami łańcuchów, z możliwością skracania długości cięgien

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
VXKW 4-5	03131.87882	2000/1500	5	13,0	110,0	60,0	238,0	1,72
VXKW 4-6	03131.87883	3000/2120	6	19,0	135,0	75,0	273,0	2,40
VXKW 4-7	03131.40451	4000/2800	7	23,0	160,0	90,0	352,0	4,84
VXKW 4-8	03131.87884	5300/3750	8	23,0	160,0	90,0	352,0	4,84
VXKW 4-10	03131.40457	8000/6000	10	27,0	180,0	100,0	424,0	8,82
VXKW 4-13	03131.40458	14000/10000	13	33,0	200,0	110,0	518,0	17,26
VXKW 4-16	03131.40459	21200/15000	16	36,0	260,0	140,0	633,0	29,26

Przeznaczone do bezpośredniego łączenia z cięgnami łańcuchów, z możliwością skracania długości cięgien. Stejuje się je do haków suwnicowych o większych rozmiarach oraz do dźwigów samojezdnych (HDS-ów)

Charakterystyka

Typ	Nr	Udźwig 0-45st/45-60st.	śr. łańcucha	d	t	w	e	Masa
	katalogowy	kg	mm	mm	mm	mm	mm	kg
LXKW 4-6	03131.87895	3000/2120	6	23,0	340,0	180,0	478,0	4,7
LXKW 4-8	03131.87896	5300/3750	8	27,0	340,0	180,0	532,0	7,6
LXKW 4-10	03131.87897	8000/6000	10	33,0	340,0	180,0	584,0	13,1
LXKW 4-13	03131.87898	14000/10000	13	40,0	340,0	180,0	659,0	23,1
LXKW 4-16	03131.87899	21200/15000	16	40,0	340,0	180,0	713,0	33,1

Przeznaczenie:

- do haka numer 25 DIN 15401

- do haków suwnicowych o większych rozmiarach oraz do dźwigów samojezdnych (HDS-ów)

Charakterystyka

Typ	Nr	Elementy	Udźwig	e	d	t	w	Ciężar
	katalogowy	składowe	kg	mm	mm	mm	mm	kg/szt.
VLW 2-6/7/8/4-6	03131.68805	LW 22 + 2x BW 13	3550	394,0	22,0	340,0	180,0	3,5
VLW 2-10/4-7/8	03131.60061	LW 27 + 2x BW 16	5600	410,0	27,0	340,0	180,0	5,1
VLW 2-13/4-10	03131.60063	LW 27 + 2x BW 20	9500	425,0	33,0	340,0	180,0	8
VLW 2-16/4-13	03131.60065	LW 32 + 2x BW 22	14000	455,0	40,0	340,0	180,0	12,3
VLW 2-19/4-16	03131.60067	LW 40 + 2x BW 26	21200	480,0	40,0	340,0	180,0	13,8

Zalety:

Brak możliwości mylnego połączenia z łańcuchem o niewłaściwej średnicy. Może być również używane jako zakończenie zawiesia. Maksymalna temperatura pracy – 200 st. C.

Charakterystyka

Typ	Nr	Udźwig	e	t	w	d	s	Ciężar
	katalogowy	kg	mm	mm	mm	mm	mm	kg/szt.
KOW 7	03131.04896	1900	91,5	70,0	34,0	9,0	9,0	0,28
KOW 8	03131.04910	2500	91,0	70,0	34,0	10,0	9,0	0,3
KOW 10	03131.05252	4000	128,0	102,0	50,0	12,5	12,0	0,7
KOW 13	03131.04912	6700	169,0	136,0	66,0	16,0	15,0	1,4
KOW 16	03131.05598	10000	214,0	172,0	83,0	20,0	17,5	2,74

Ogniwa te przeznaczone są głównie do zawiesi linowych

Charakterystyka

Typ	Nr	Udźwig	Masa	e	t	w
	katalogowy	kg	kg/szt.	mm	mm	mm
VAW 6	03131.66970	3,000	1,6	245,0	135,0	75,0
VAW 8	03131.66971	5,300	2,66	270,0	160,0	90,0
VAW 10	03131.66972	10,100	7,34	360,0	200,0	110,0
VAW 13	03131.66988	14,300	11,14	440,0	260,0	140,0
VAW 16	03131.66989	22,200	21,1	540,0	340,0	180,0
VAW 19	03131.66990	32,900	35,31	610,0	350,0	190,0
VAW 22	03131.66991	40,400	42,19	690,0	350,0	190,0
VAW 26	03131.71790	58,000	60,11	750,0	400,0	200,0
VA 32	03131.66495	78,700	99	860,0	460,0	250,0

Udźwigi (DOR) od 2,0t do 8,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	e	h	a	d1	d2	g1	Masa
		kg	mm	mm	mm	mm	mm	mm	kg
WS 7-8	03131.15515	2000,00	149,50	28,00	19,00	33,00	12,00	26,00	0,80
WS 10	03131.15510	3150,00	185,50	33,00	25,00	38,00	15,00	30,00	1,50
WS 13	03131.15511	5300,00	223,00	40,00	30,00	40,00	16,00	38,00	2,46
WS 16	-	8000,00	253,00	50,00	41,00	43,00	24,00	44,00	5,29

Uwaga. NIe wolno obracać haków pod obciążeniem.

Średnica	Nr katalogowy	Podziałka	Szerokość	Szerokość	Masa	DOR	Współczynnik	Siła próbna	Siła niszcząca
Ø d		t	w1 min	w2 max			bezpieczeństwa
mm		mm	mm	mm	kg/m	kg		kN	kN
6,0		18,0	7,8	22,2	0,8	1120,0	4,0	28,3	45,2
7,0		21,0	9,1	25,9	1,1	1500,0	4,0	38,5	61,6
8,0		24,0	10,4	29,6	1,4	2000,0	4,0	50,3	80,4
10,0		30,0	13,0	37,0	2,2	3150,0	4,0	78,5	126,0
13,0		39,0	16,9	48,1	3,8	5300,0	4,0	133,0	212,0
16,0		48,0	20,8	59,2	5,7	8000,0	4,0	201,0	322,0
18,0		54,0	23,4	66,6	7,3	10000,0	4,0	254,0	407,0
19,0		57,0	24,7	70,3	8,1	11200,0	4,0	284,0	454,0
20,0		60,0	26,0	74,0	9,0	12500,0	4,0	314,0	503,0
22,0		66,0	28,6	81,4	10,9	15000,0	4,0	380,0	608,0
26,0		78,0	33,8	96,2	15,2	21200,0	4,0	531,0	849,0
32,0		96,0	41,6	118,0	23,0	31500,0	4,0	804,0	1290,0

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Udżwigi (DOR) od 1,12t do 21,2t

Ognwa wykonane są w klasie 10, zgodnie z EN1677.(mogą być wykonywane z przewężeniem -s)

Stosowane są do zawiesi łańcuchowych.

Malowane na kolor pomarańczowy.

Charakterystyka techniczna i

Typ	Nr katalogowy	DOR	Masa
Typ	Nr katalogowy	kg	kg
B 07	01266.560585070	1120,0	0,04
B 09	01266.560585090	1500,0	0,07
B 10	01266.560585100	2000,0	0,09
B 13	01266.560585130	3150,0	0,18
B 16	01266.560585160	5300,0	0,36
B 18	01266.560585180	5030,0	0,53
B 20	01266.560585200	8000,0	0,68
B 22	01266.560585220	12500,0	1,06
B 26	01266.560585260	15000,0	1,82
B 32	01266.560585320	21200,0	3,05

Wymiary	D	t	w
Typ	mm	mm	mm
B 07	7	35	16
B 09	9	44	20
B 10	10	44	20
B 13	13	54	25
B 16	16	70	34
B 18	18	85	40
B 20	20	85	40
B 22	22	115	50
B 26	26	140	65
B 32	32	150	70

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Udźwig (DOR) od 0,3t do 6,3t

Łańcuch ogniwowy wykonany zgodnie z DIN 5687-1

Charakterystyka techniczna

Wirlkość	Typ	WLL (DOR)	Siła zrywająca	Masa	Nr katalogowy
Wirlkość	Typ	kg	kN	kg/m
04	04 DIN 5687-1	300,0	12,0	0,32	03121.105540EP
05	05 DIN 5687-1	500,0	20,0	0,54	03121.105515BK
06	06 DIN 5687-1	750,0	30,0	0,80	03121.105660EP
07	07 DIN 5687-1	1000,0	40,0	1,10	03121.105670EP
08	08 DIN 5687-1	1250,0	50,0	1,40	03121.105680EP
10	10 DIN 5687-1	2000,0	80,0	2,20	03121.105610EP
13	13 DIN 5687-1	3200,0	125,0	3,80	03121.105613BK
16	16 DIN 5687-1	5000,0	200,0	5,70	03121.105616BK
18	18 DIN 5687-1	6300,0	250,0	7,30	03121.105618BK

Wymiary	d	t	b1 min	b2 max
Typ	mm	mm	mm	mm
04 DIN 5687-1	4,0	16,0	4,8	13,6
05 DIN 5687-1	5,0	15,0	6,5	18,5
06 DIN 5687-1	6,0	18,0	7,8	22,2
07 DIN 5687-1	7,0	21,0	9,1	25,9
08 DIN 5687-1	8,0	24,0	10,4	29,6
10 DIN 5687-1	10,0	30,0	13,0	37,0
13 DIN 5687-1	13,0	39,0	16,9	48,1
16 DIN 5687-1	16,0	48,0	20,8	59,2
18 DIN 5687-1	18,0	54,0	24,3	64,8

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Udźwig (DOR) od 1,0t do 26,5t

Łańcuch ogniwowy do wykonany zgodnie z PN-EN 818-2, ale o podwyższonej wytrzymałości.

Maksymalna temperatura pracy 400^o C.

Pokrycie - malowane zanurzeniowe, kolor niebieski

Charakterystyka techniczna

Wirlkość	Typ	WLL (DOR)	Siła zrywająca	Masa	Nr katalogowy
Wirlkość	Typ	kg	kN	kg/m
05	WIN 5 400	1 000,0	39,3	0,61
06	WIN 6 400	1 400,0	56,5	0,89
07	WIN 7 400	1 900,0	77,0	1,20
08	WIN 8 400	2 500,0	100,0	1,57
10	WIN 10 400	4 000,0	157,0	2,46
13	WIN 13 400	6 700,0	266,0	4,18
16	WIN 16 400	10 000,0	402,0	6,28
19	WIN 19 400	14 000,0	567,0	8,90
22	WIN 22 400	19 000,0	760,0	11,88
26	WIN 26 400	26 500,0	1 060,0	16,18

Wymiary	d	t	b1 min	b2 max
Typ	mm	mm	mm	mm
WIN 5 400	5,0	16,0	7,50	18,50
WIN 6 400	6,0	18,0	8,70	21,60
WIN 7 400	7,0	21,0	9,50	25,20
WIN 8 400	8,0	24,0	10,90	28,80
WIN 10 400	10,0	30,0	13,50	36,00
WIN 13 400	13,0	39,0	17,50	46,80
WIN 16 400	16,0	48,0	21,50	57,60
WIN 19 400	19,0	57,0	26,60	69,40
WIN 22 400	22,0	66,0	29,50	79,20
WIN 26 400	26,0	78,0	35,00	94,10

Udźwig (DOR) od 1,12t do 31,5t

Łańcuch ogniwowy do wykonany zgodnie z PN-EN 818-2.

Maksymalna temperatura pracy 200^o C.

Pokrycie - czarne lub malowane bezbarwnie

Charakterystyka techniczna

Wielkość	Typ	WLL (DOR)	Siła zrywająca	Masa	Nr katalogowy
Wielkość	Typ	kg	kN	kg/m
06	06 PN-EN 818-2	1120,0	45,2	0,8	01266.888060
07	07 PN-EN 818-2	1500,0	61,6	1,1	01266.888070
08	08 PN-EN 818-2	2000,0	80,4	1,4	01266.888080
10	10 PN-EN 818-2	3150,0	126,0	2,2	01266.888100
13	13 PN-EN 818-2	5300,0	212,0	3,8	01266.888130
16	16 PN-EN 818-2	8000,0	322,0	5,7	01266.888160
18	18 PN-EN 818-2	10000,0	407,0	7,3	01266.888180
20	20 PN-EN 818-2	12500,0	503,0	9,0	01266.888200
22	22 PN-EN 818-2	15000,0	608,0	10,9	01266.888220
26	26 PN-EN 818-2	21200,0	849,0	15,2	01266.888260
32	32 PN-EN 818-2	31500,0	1290,0	23,0	01266.888320

Wymiary	d	t	b1 min	b2 max
Typ	mm	mm	mm	mm
06 PN-EN 818-2	6,0	18,0	7,8	22,2
07 PN-EN 818-2	7,0	21,0	9,1	25,9
08 PN-EN 818-2	8,0	24,0	10,4	29,6
10 PN-EN 818-2	10,0	30,0	13,0	37,0
13 PN-EN 818-2	13,0	39,0	16,9	48,1
16 PN-EN 818-2	16,0	48,0	20,8	59,2
18 PN-EN 818-2	18,0	54,0	23,4	66,6
20 PN-EN 818-2	20,0	60,0	26,0	74,0
22 PN-EN 818-2	22,0	66,0	28,6	81,4
26 PN-EN 818-2	26,0	78,0	33,8	96,2
32 PN-EN 818-2	32,0	96,0	41,6	118,0

Udźwig (DOR) od 0,2t do 22,4t

Łańcuchy ogniwowe wykonane są zgodnie z DIN 766 (PN-84540)

Charakterystyka techniczna

Wielkość	Typ	WLL (DOR)	Masa	Siła próbna	Siła zrywająca	Nr katalogowy
Wielkość	Typ	kg	kg/m	kN	kN	Nr katalogowy
04	04 DIN 766	200,0	0,3	5,0	8,0	01266.621040
05	05 DIN 766	320,0	0,5	8,0	12,5	01266.621050
06	06 DIN 766	400,0	0,8	10,0	16,0	01266.621060
07	07 DIN 766	630,0	1,1	16,0	25,0	01266.621070
08	08 DIN 766	800,0	1,4	20,0	32,0	01266.621080
09	09 DIN 766	1000,0	1,8	25,0	40,0	01266.621090
10	10 DIN 766	1250,0	2,3	32,0	50,0	01266.621100
11	11 DIN 766	1600,0	2,7	40,0	63,0	01266.621110
13	13 DIN 766	2000,0	3,9	50,0	80,0	01266.621130
16	16 DIN 766	3200,0	5,8	80,0	125,0	01266.621160
18	18 DIN 766	4000,0	7,4	100,0	160,0	01266.621180
20	20 DIN 766	5000,0	9,0	125,0	200,0	01266.621200
23	23 DIN 766	6300,0	12,0	160,0	250,0	01266.621230
26	26 DIN 766	8000,0	15,0	200,0	320,0	01266.621260
28	28 DIN 766	10000,0	18,0	250,0	400,0	01266.621280
30	30 DIN 766	11200,0	20,0	280,0	450,0	01266.621300
32	32 DIN 766	12500,0	23,0	320,0	500,0	01266.621320
36	36 DIN 766	16000,0	29,0	400,0	630,0	01266.621360
40	40 DIN 766	20000,0	35,0	500,0	800,0	01266.621400
42	42 DIN 766	22400,0	40,0	560,0	900,0	01266.621420

Wymiary	d	t	b1 min	b2 max
Typ	mm	mm	mm	mm
04 DIN 766	4,0	16,0	4,8	13,6
05 DIN 766	5,0	18,5	6,0	17,0
06 DIN 766	6,0	18,5	7,2	20,4
07 DIN 766	7,0	22,0	8,4	23,8
08 DIN 766	8,0	24,0	9,6	27,2
09 DIN 766	9,0	27,0	10,8	30,6
10 DIN 766	10,0	28,0	12,0	36,0
11 DIN 766	11,0	31,0	13,2	40,0
13 DIN 766	13,0	36,0	15,6	47,0
16 DIN 766	16,0	45,0	19,2	58,0
18 DIN 766	18,0	50,0	21,6	65,0
20 DIN 766	20,0	56,0	24,0	72,0
23 DIN 766	23,0	64,0	27,6	83,0
26 DIN 766	26,0	73,0	31,2	94,0
28 DIN 766	28,0	78,0	33,6	101,0
30 DIN 766	30,0	84,0	36,0	108,0
32 DIN 766	32,0	90,0	38,4	115,0
36 DIN 766	36,0	101,0	43,2	130,0
40 DIN 766	40,0	112,0	48,0	144,0
42 DIN 766	42,0	118,0	50,0	151,0

Udźwig (DOR) od 1,12t do 21,2t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		t	kg
U 5/6	-	1,12	0,07
U 7	-	1,50	0,20
U 8	-	2,00	0,22
U 10	-	3,15	0,38
U 13	-	5,30	0,67
U 16	-	8,00	1,21
U 19/20	-	11,20	1,97
U 26	-	21,20	4,06

Wymiary	e	b	d	s	a	M
Typ	mm	mm	mm	mm	mm	mm
U 5/6	34,00	21,00	9,00	11,00	16,00	7,00
U 7	49,00	28,00	13,00	16,00	22,00	8,00
U 8	48,00	28,00	13,00	16,00	22,00	10,00
U 10	60,00	35,00	16,00	20,00	27,00	12,00
U 13	72,00	39,00	18,00	24,00	34,00	16,00
U 16	80,00	47,00	23,00	32,00	44,00	20,00
U 19/20	96,00	56,00	26,00	36,00	52,00	24,00
U 26	132,00	77,00	33,00	49,00	66,00	30,00

Udźwig (DOR) od 1,12t do 15,0t

Wysokiej wytrzymałości punkty mocujące Pewag winner profilift eta PLE służą do przyspawania do maszyn oraz do ram pojazdów. Punkty mocujące Pewag profilift eta PLE wykorzystywane są zarówno w technikach podnoszenia oraz mocowania ładunków. Dzięki wewnętrznej sprężynie, ogniwo główne punktu mocującego może być zatrzymane i zabezpieczone do pracy w żądanej pozycji. Przy przyspawaniu punktów mocujących mają zastosowanie instrukcje zgodne z normą EN 15817. Spawanie może być wykonywane tylko przez osoby z uprawnieniami zgodnymi z normą EN 287-1.

Charakterystyka techniczna

Typ	DOR	Masa
	[kg]	[kg]
PLE 6	1120,0	0,3
PLE 8	2000,0	0,4
PLE 10	3150,0	0,7
PLE 13	5300,0	1,7
PLE 16	8000,0	2,0
PLE 22	15000,0	5,5

Wymiary	E	D	F	B	A	L
Typ	mm
PLE 6	67,0	11,0	40,0	38,0	36,0	35,0
PLE 8	75,0	13,0	43,0	40,0	37,0	37,0
PLE 10	83,0	16,5	48,0	43,0	41,0	40,0
PLE 13	101,0	19,5	56,0	52,0	57,0	50,0
PLE 16	118,0	23,0	70,0	67,0	63,0	64,0
PLE 22	159,0	33,0	93,0	93,0	89,0	90,0

TRANSREM Sp. z o. o. Suwnice · Wciągniki · Zawiesia

TRANSREM Sp. z o. o.
Suwnice · Wciągniki · Zawiesia
