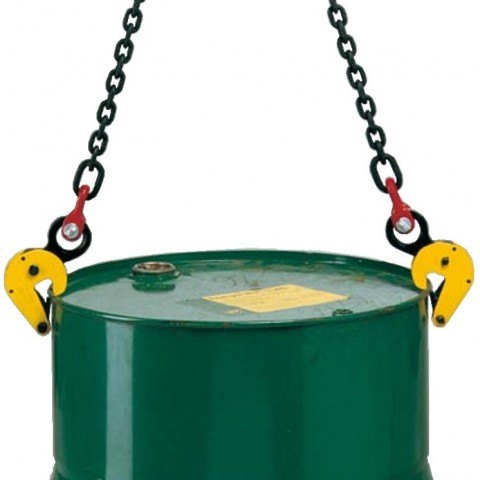

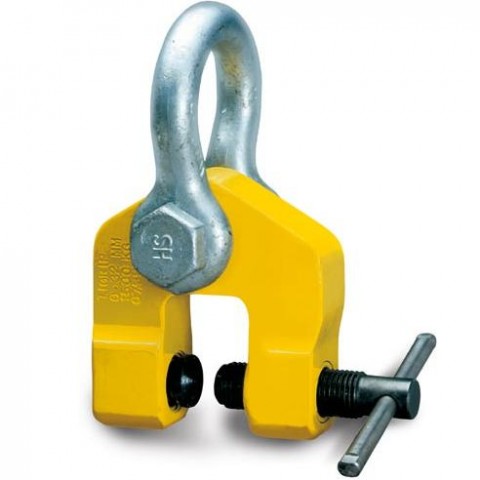

Uchwyty kleszczowe i zaciskowe do transportu blach, kształtowników i elementów stalowych
pozwalają na bezpieczne podnoszenie blach stalowych o twardości do 50 HRC.

dsgvgag

dsgvgagdsgvgagdsgvgagdsgvgagdsgvgagdsgvgagdsgvgag

dsgvgagdsgvgagdsgvgag

dsgvgagdsgvgagdsgvgagdsgvgag

Trawersy belkowe o stałej rozpiętości

Trawersy przeznaczone są do zawieszania na haku dźwignicy.

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji.

Prosimy o wypełnienie i przesłanie formularza zapytania ofertowego.

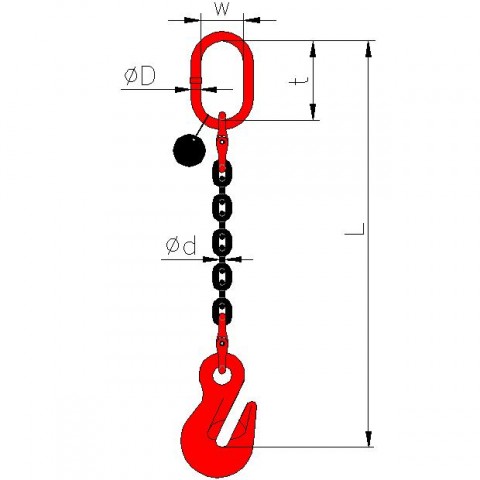

Zawiesia łańcuchowe jednocięgnowe zakończone hakiem z zapadką

Udźwigi (DOR) od 1,12t do 31,5t

Charakterystyka techniczna

Średnica łańcucha	DOR	Nr katalogowy	Długość	Masa
Ø d			Lmin
mm	kg		mm	kg/m
6,0	1120,0			0,0
8,0	2000,0			0,0
10,0	3150,0			0,0
13,0	5300,0			0,0
16,0	8000,0			0,0
18,0	10000,0			0,0
19,0	11200,0			0,0
20,0	12500,0			0,0
22,0	15000,0			0,0
26,0	21200,0			0,0
32,0	31500,0			0,0


Ø d	d1	p1	a1	g	h
mm	mm	mm	mm	mm	mm
6,0	13,0	110,0	60,0
8,0	16,0	110,0	60,0
10,0	18,0	135,0	75,0
13,0	22,0	160,0	90,0
16,0	26,0	180,0	100,0
18,0	32,0	200,0	110,0
19,0	36,0	260,0	140,0
20,0	40,0	300,0	160,0
22,0	45,0	340,0	180,0
26,0	50,0	350,0	190,0
32,0	60,0	400,0	200,0

Trawersy belkowe o stałej rozpiętości - łańcuchowe

Udźwigi (DOR) do 10,0t

Trawersy przeznaczone są do zawieszania na haku dźwignicy.

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji.

Prosimy o wypełnienie i przesłanie formularza zapytania ofertowego.

Trawersa typu H o stałej rozpiętości

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji ze Zleceniodawcą.

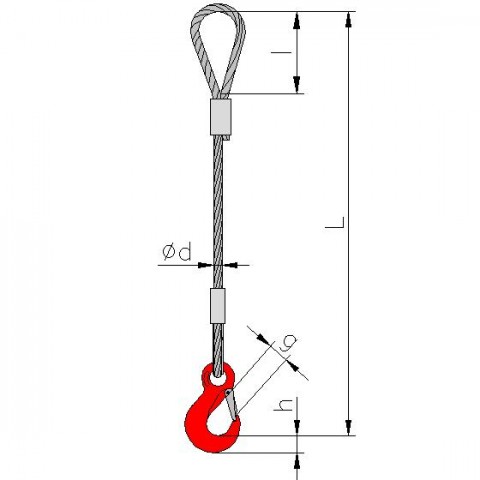

Zawiesia linowe jednocięgnowe zakończone pętlami

Udźwigi (DOR) od 0,63t do 40,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny		Długość	*DOR)**
	zaciskane	zaplatane	pętli	zawieszanie	obwiązywanie
	d	d	l	zawieszanie	obwiązywanie
	mm	mm	mm	t	t
0,63 / 0,5	8,0	10,0	250,0	0,63	0,5
0,8 / 0,63	9,0÷10,0	11,0		0,8	0,63
1,0 / 0,8	10,0÷11,0	12,0		1,0	0,8
1,2 / 1,0	11,0÷12,0	13,0	300,0	1,2	1,0
1,6 / 1,2	12,0÷13,0	14,0	300,0	1,6	1,2
2,0 / 1,6	14,0	16,0	350,0	2,0	1,6
2,5 / 2,0	16,0	18,0	350,0	2,5	2,0
3,2 / 2,5	18,0	20,0÷22,0	400,0	3,2	2,5
4,0 / 3,2	20,0÷22,0	22,0÷24,0	400,0	4,0	3,2
5,0 / 4,0	22,0÷24,0	25,0÷26,0	450,0	5,0	4,0
6,3 / 5,0	25,0÷26,0	28,0÷30,0	450,0	6,3	5,0
8,0 / 6,3	28,0÷30,0	30,0÷32,0	450,0	8,0	6,3
10,0 / 8,0	32,0	34,0÷36,0	450,0	10,0	8,0
12,5 / 10,0	34,0÷36,0	38,0÷45,0	550,0	12,5	10,0
16,0 / 12,5	40,0÷45,0	45,0÷48,0	550,0	16,0	12,5
20,0 / 16,0	45,0÷50,0	48,0÷50,0	750,0	20,0	16,0
25,0 / 20,0	50,0÷55,0	55,0	750,0	25,0	20,0
32,0 / 25,0	55,0÷60,0	60,0	800,0	32,0	25,0
40,0 / 32,0	60,0	-	850,0	40,0	32,0

*) Dopuszczalne obciążenie robocze

Zawiesia linowe dwucięgnowe zakończone hakami z zapadką

Udźwigi (DOR) od 0,63t do 32,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
0,8 / 0,63	8,0	0,8	0,63
1,0 / 0,8	9,0÷10,0	1,0	0,8
1,2 / 1,0	10,0÷11,0	1,2	1,0
1,6 / 1,2	11,0÷12,0	1,6	1,2
2,0 / 1,6	12,0÷13,0	2,0	1,6
2,5 / 2,0	14,0	2,5	2,0
3,2 / 2,5	16,0	3,2	2,5
4,0 / 3,2	18,0	4,0	3,2
5,0 / 4,0	20,0÷22,0	5,0	4,0
6,3 / 5,0	22,0÷24,0	6,3	5,0
8,0 / 6,3	25,0÷26,0	8,0	6,3
10,0 / 8,0	28,0÷30,0	10,0	8,0
12,5 / 10,0	32,0	12,5	10,0
16,0 / 12,5	34,0÷36,0	16,0	12,5

Zawiesia linowe trzycięgnowe zakończone hakami

Udźwigi (DOR) od 1,2t do 20,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
1,2 / 1,0	8,0	1,2	1,0
1,6 / 1,2	9,0÷10,0	1,6	1,2
2,0 / 1,6	10,0÷11,0	2,0	1,6
2,5 / 2,0	11,0÷12,0	2,5	2,0
3,2 / 2,5	12,0÷13,0	3,2	2,5
4,0 / 3,2	14,0	4,0	3,2
5,0 / 4,0	16,0	5,0	4,0
6,3 / 5,0	18,0	6,3	5,0
8,0 / 6,3	20,0÷22,0	8,0	6,3
10,0 / 8,0	22,0÷24,0	10,0	8,0
12,5 / 10,0	25,0÷26,0	12,5	10,0
16,0 / 12,5	28,0÷30,0	16,0	12,5
20,0 / 16,0	32,0	20,0	16,0

Rękawy ochronne PU-SC (osłony pasów)

Zakres szerokości pasa od 30,0 do 300,0mm

Bardzo popularne w przemyśle zawiesia pasowe wykonane z tkanych pasów syntetycznych są nieodporne na przecinanie. Zastosowanie ich do podnoszenia i transportu materiałów o ostrych krawędziach jest zabronione bez zastosowania specjalnych zabezpieczeń i osłon (rękawów ochronny). Najczęściej stosowane są osłony wykonane z odpornego na przecięcie poliuretanu (PU) w wersji jednostronnej PU-SC1 i dwustronnej PUSC2.

Charakterystyka techniczna

Typ	Nr katalogowy	Szerokość zawiesia pasowego	Wymiary (zewnętrzny x wewnętrzny)	Grubość
		mm	mm x mm	mm
PU-SC1-030	01303.357906	30,0	50,0 / 40,0	22,0
PU-SC1-050	01303.352680	50,0	70,0 / 60,0	22,0
PU-SC1-060	01303.352697	60,0	80,0 / 70,0	22,0
PU-SC1-090	01303.352710	90,0	110,0 / 100,0	22,0
PU-SC1-120	01303.357951	120,0	145,0 / 135,0	22,0
PU-SC1-150	01303.357876	150,0	170,0 / 160,0	22,0
PU-SC1-180	01303.357869	180,0	200,0 / 190,0	22,0
PU-SC1-240	01303.357883	240,0	260,0 / 250,0	31,0
PU-SC1-300	01303.357890	300,0	330,0 / 320,0	31,0
PU-SC2-030	01303.357944	30,0	50,0 / 40,0	22,0
PU-SC2-050	01303.352741	50,0	70,0 / 60,0	22,0
PU-SC2-060	01303.352758	60,0	80,0 / 70,0	22,0
PU-SC2-090	01303.352772	90,0	110,0 / 100,0	22,0
PU-SC2-120	01303.352802	120,0	145,0 / 135,0	22,0
PU-SC2-150	01303.352826	150,0	170,0 / 160,0	22,0
PU-SC2-180	01303.357913	180,0	200,0 / 190,0	22,0
PU-SC2-240	01303.357920	240,0	260,0 / 250,0	31,0
PU-SC2-300	01303.357937	300,0	330,0 / 320,0	31,0

Karta katologowa KK_PU-SC

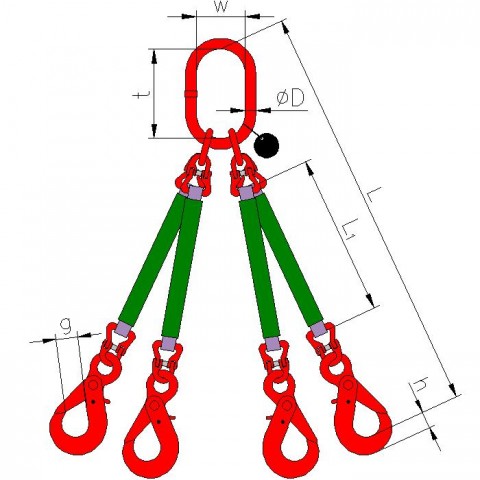

Zawiesia linowe czterocięgnowe zakończone hakami

Udźwigi (DOR) od 1,2t do 20,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
1,2 / 1,0	8,0	1,2	1,0
1,6 / 1,2	9,0÷10,0	1,6	1,2
2,0 / 1,6	10,0÷11,0	2,0	1,6
2,5 / 2,0	11,0÷12,0	2,5	2,0
3,2 / 2,5	12,0÷13,0	3,2	2,5
4,0 / 3,2	14,0	4,0	3,2
5,0 / 4,0	16,0	5,0	4,0
6,3 / 5,0	18,0	6,3	5,0
8,0 / 6,3	20,0÷22,0	8,0	6,3
10,0 / 8,0	22,0÷24,0	10,0	8,0
12,5 / 10,0	25,0÷26,0	12,5	10,0
16,0 / 12,5	28,0÷30,0	16,0	12,5
20,0 / 16,0	32,0	20,0	16,0

Zawiesia pasowe jednocięgnowe ZPP

Udźwigi (DOR) od 1,0t

Zawiesia pasowe jednocięgnowe ZPP z pętlami na końcach wykonane są z zszytych, dwóch warstw pasa tkanego z włókien poliestrowych – PES. Wykonywane zgodnie z PN-EN 1492-1 należą do grupy zawiesi ogólnego przeznaczenia. Spełniają wszystkie wymagania dyrektywy maszynowej 2006/42/WE.Pętle standardowo zwinięte są do połowy szerokości pasa (S1= S/2) i wykończone materiałem odpornym na ścieranie. Zakres temperatur pracy zawiesi: od -40^o do +100^o

Na specjalne zamówienie możliwe jest wykonanie zawiesi:

o większym udźwigu
o innej długości L lub L1.
o innej ilości warstw (1 lub 4)
bez zwinięcia (S1=S) lub ze zwinięciem S1= S/3

Do każdego zawiesia dołączone jest poświadczenie wykonania i instrukcja obsługi.

Charakterystyka techniczna

Typ zawiesia	DOR (kg)	Długość L (m)	Długość L1 (mm)	Szerokość S (mm)	Szerokość S1 (mm)	Kolor
Zawiesie ZPP 1,0t - 1,0 m	1000,0	1,0	300,0	30,0	15,0
Zawiesie ZPP 1,0t - 1,5 m	1000,0	1,5	300,0	30,0	15,0
Zawiesie ZPP 1,0t - 2,0 m	1000,0	2,0	300,0	30,0	15,0
Zawiesie ZPP 1,0t - 3,0 m	1000,0	3,0	300,0	30,0	15,0
Zawiesie ZPP 1,0t - 4,0 m	1000,0	4,0	300,0	30,0	15,0
Zawiesie ZPP 1,0t - 5,0 m	1000,0	5,0	300,0	30,0	15,0
Zawiesie ZPP 1,0t - 6,0 m	1000,0	6,0	300,0	30,0	15,0
Zawiesie ZPP 2,0t - 1,0 m	2000,0	1,0	300,0	60,0	30,0
Zawiesie ZPP 2,0t - 2,0 m	2000,0	2,0	300,0	60,0	30,0
Zawiesie ZPP 2,0t - 3,0 m	2000,0	3,0	350,0	60,0	30,0
Zawiesie ZPP 2,0t - 4,0 m	2000,0	4,0	350,0	60,0	30,0
Zawiesie ZPP 2,0t - 5,0 m	2000,0	5,0	350,0	60,0	30,0
Zawiesie ZPP 2,0t - 6,0 m	2000,0	6,0	350,0	60,0	30,0
Zawiesie ZPP 3,0t - 2,0 m	3000,0	2,0	400,0	90,0	45,0
Zawiesie ZPP 3,0t - 3,0 m	3000,0	3,0	400,0	90,0	45,0
Zawiesie ZPP 3,0t - 4,0 m	3000,0	4,0	400,0	90,0	45,0
Zawiesie ZPP 3,0t - 5,0 m	3000,0	5,0	400,0	90,0	45,0
Zawiesie ZPP 3,0t - 6,0 m	3000,0	6,0	400,0	90,0	45,0
Zawiesie ZPP 4,0t - 2,0 m	4000,0	2,0	500,0	120,0	60,0
Zawiesie ZPP 4,0t - 3,0 m	4000,0	3,0	500,0	120,0	60,0
Zawiesie ZPP 4,0t - 4,0 m	4000,0	4,0	500,0	120,0	60,0
Zawiesie ZPP 4,0t - 5,0 m	4000,0	5,0	500,0	120,0	60,0
Zawiesie ZPP 4,0t - 6,0 m	4000,0	6,0	500,0	120,0	60,0
Zawiesie ZPP 5,0t - 2,0 m	5000,0	2,0	550,0	150,0	75,0
Zawiesie ZPP 5,0t - 3,0 m	5000,0	3,0	550,0	150,0	75,0
Zawiesie ZPP 5,0t - 4,0 m	5000,0	4,0	550,0	150,0	75,0
Zawiesie ZPP 5,0t - 5,0 m	5000,0	5,0	550,0	150,0	75,0
Zawiesie ZPP 5,0t - 6,0 m	5000,0	6,0	550,0	150,0	75,0

Karta katalogowa KK_ZPP

Tabela udźwigów

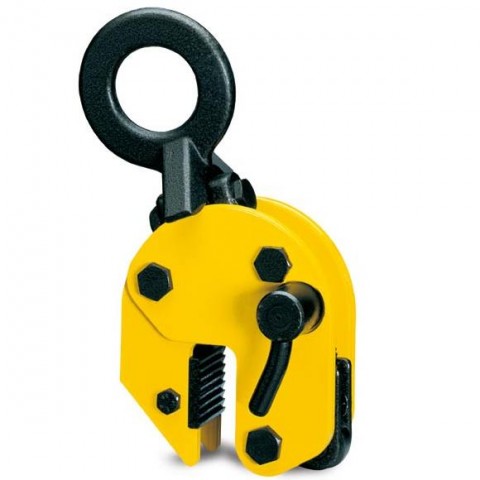

Uchwyty TBS - wykonanie A

Udźwig (DOR) od 1,0t do 3,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
TBS 1,0	01303.550031	1000,0	0 - 20	4,6
TBS 2,0	01303.550086	2000,0	0 - 32	14,3
TBS 3,0	01303.550079	3000,0	0 - 32	14,3

Wymiary	A	B	C	D	E	F	G	H	l
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
TBS 1,0	126,0	270,0	50,0	49,0	70,0	95,0	63,0	12,0	23,0
TBS 2,0	192,0	382,0	80,0	75,0	96,0	132,0	92,0	20,0	30,0
TBS 3,0	192,0	382,0	80,0	75,0	96,0	132,0	92,0	20,0	30,0

Uwaga

Stosowane dla twardości materiału poniżej 30 HRC!

Minimalny udźwig = 10% DOR.

W czasie pracy pary uchwytów na zawiesiu dwucięgnowym należy zwrócić uwagę na spadek udźwigu uchwytów w zależności od kąta pochylenia ucha.

Karta katalogowa

Trawersy belkowe o zmiennej rozpiętości

Trawersy przeznaczone są do zawieszania na haku dźwignicy.

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji.

Prosimy o wypełnienie i przesłanie formularza zapytania ofertowego.

Trawersa typu H, łańcuchowa o stałej rozpiętości

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji ze Zleceniodawcą.

Zawiesia linowe jednocięgnowe zakończone kauszami

Udźwigi (DOR) od 0,63t do 40,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny		Kausza	DOR
	zaciskane	zaplatane	Kausza	zawieszanie	obwiązywanie
	d	d	b x h	zawieszanie	obwiązywanie
	mm	mm	mm	t	t
0,63 / 0,5	8,0	10,0		0,63	0,5
0,8 / 0,63	9,0÷10,0	11,0		0,8	0,63
1,0 / 0,8	10,0÷11,0	12,0		1,0	0,8
1,2 / 1,0	11,0÷12,0	13,0		1,2	1,0
1,6 / 1,2	12,0÷13,0	14,0		1,6	1,2
2,0 / 1,6	14,0	16,0		2,0	1,6
2,5 / 2,0	16,0	18,0		2,5	2,0
3,2 / 2,5	18,0	20,0÷22,0		3,2	2,5
4,0 / 3,2	20,0÷22,0	22,0÷24,0		4,0	3,2
5,0 / 4,0	22,0÷24,0	25,0÷26,0		5,0	4,0
6,3 / 5,0	25,0÷26,0	28,0÷30,0		6,3	5,0
8,0 / 6,3	28,0÷30,0	30,0÷32,0		8,0	6,3
10,0 / 8,0	32,0	34,0÷36,0		10,0	8,0
12,5 / 10,0	34,0÷36,0	38,0÷45,0		12,5	10,0
16,0 / 12,5	40,0÷45,0	45,0÷48,0		16,0	12,5
20,0 / 16,0	45,0÷50,0	48,0÷50,0		20,0	16,0
25,0 / 20,0	50,0÷55,0	55,0		25,0	20,0
32,0 / 25,0	55,0÷60,0	60,0		32,0	25,0
40,0 / 32,0	60,0	-		40,0	32,0

*) Dopuszczalne obciążenie robocze

Zawiesia pasowe o obwodzie zamkniętym ZPO

Udźwigi (DOR) od 1,0t

Zawiesia pasowe o obwodzie zamkniętym ZP0 wykonane są z jednej warstwy pasa tkanego z włókien poliestrowych – PES. Wykonywane zgodnie z PN-EN 1492-1 należą do grupy zawiesi ogólnego przeznaczenia. Spełniają wszystkie wymagania dyrektywy maszynowej 2006/42/WE. Zakres temperatur pracy zawiesi: od -40^o do +100^o

Na specjalne zamówienie możliwe jest wykonanie zawiesi:

o większym udźwigu
o innej długości L
o innej ilości warstw

Do każdego zawiesia dołączone jest poświadczenie wykonania i instrukcja obsługi.

Charakterystyka techniczna

Typ zawiesia	DOR 9Kg)	Długość L (m)	Szerokość S (mm)	Kolor
Zawiesie ZPO 1,0t - 1,0 m	1000,0	1,0	30,0
Zawiesie ZPO 1,0t - 1,5 m	1000,0	1,5	30,0
Zawiesie ZPO 1,0t - 2,0 m	1000,0	2,0	30,0
Zawiesie ZPO 1,0t - 3,0 m	1000,0	3,0	30,0
Zawiesie ZPO 1,0t - 4,0 m	1000,0	4,0	30,0
Zawiesie ZPO 1,0t - 5,0 m	1000,0	5,0	30,0
Zawiesie ZPO 1,0t - 6,0 m	1000,0	6,0	30,0
Zawiesie ZPO 2,0t - 1,0 m	2000,0	1,0	60,0
Zawiesie ZPO 2,0t - 2,0 m	2000,0	2,0	60,0
Zawiesie ZPO 2,0t - 3,0 m	2000,0	3,0	60,0
Zawiesie ZPO 2,0t - 4,0 m	2000,0	4,0	60,0
Zawiesie ZPO 2,0t - 5,0 m	2000,0	5,0	60,0
Zawiesie ZPO 2,0t - 6,0 m	2000,0	6,0	60,0
Zawiesie ZPO 3,0t - 2,0 m	3000,0	2,0	90,0
Zawiesie ZPO 3,0t - 3,0 m	3000,0	3,0	90,0
Zawiesie ZPO 3,0t - 4,0 m	3000,0	4,0	90,0
Zawiesie ZPO 3,0t - 5,0 m	3000,0	5,0	90,0
Zawiesie ZPO 3,0t - 6,0 m	3000,0	6,0	90,0
Zawiesie ZPO 4,0t - 2,0 m	4000,0	2,0	120,0
Zawiesie ZPO 4,0t - 3,0 m	4000,0	3,0	120,0
Zawiesie ZPO 4,0t - 4,0 m	4000,0	4,0	120,0
Zawiesie ZPO 4,0t - 5,0 m	4000,0	5,0	120,0
Zawiesie ZPO 4,0t - 6,0 m	4000,0	6,0	120,0
Zawiesie ZPO 5,0t - 2,0 m	5000,0	2,0	150,0
Zawiesie ZPO 5,0t - 3,0 m	5000,0	3,0	150,0
Zawiesie ZPO 5,0t - 4,0 m	5000,0	4,0	150,0
Zawiesie ZPO 5,0t - 5,0 m	5000,0	5,0	150,0
Zawiesie ZPO 5,0t - 6,0 m	5000,0	6,0	150,0

Uchwyt TCK

Udźwigi (DOR) od 500,0kg do 10000,0kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		kg	kg
TCK 0,5/300	01303.554800	500,0	21,0
TCK 0,5/500	01303.552417	500,0	30,0
TCK 0,5/800	01303.554817	500,0	46,0
TCK 1,0/300	01303.554824	1000,0	28,0
TCK 1,0/500	01303.554831	1000,0	40,0
TCK 1,0/800	01303.552783	1000,0	95,0
TCK 2,0/300	01303.554848	2000,0	45,0
TCK 2,0/500	01303.551830	2000,0	90,0
TCK 2,0/800	01303.552615	2000,0	140,0
TCK 2,0/1000	01303.552479	2000,0	180,0
TCK 3,0/300	01303.554855	3000,0	68,0
TCK 3,0/500	01303.554862	3000,0	127,0
TCK 3,0/800	01303.552431	3000,0	165,0
TCK 3,0/1000	01303.554879	3000,0	215,0
TCK 5,0/500	01303.551298	5000,0	184,0
TCK 5,0/800	01303.554886	5000,0	238,0
TCK 5,0/1000	01303.554893	5000,0	286,0
TCK 5,0/1250	01303.554909	5000,0	364,0
TCK 7,5/800	01303.555043	7500,0	390,0
TCK 7,5/1000	01303.551984	7500,0	520,0
TCK 7,5/1250	01303.551878	7500,0	650,0
TCK 7,5/1500	01303.554916	7500,0	767,0
TCK 10,0/1000	01303.554923	10000,0	772,0
TCK 10,0/1250	01303.551670	10000,0	810,0
TCK 10,0/1500	01303.554930	10000,0	980,0

Wymiary	A	B	C	D	E	F	G	H	I
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
TCK 0,5/300	300,0	400,0	570,0	60,0	120,0	20,0	25,0	20,0	50,0
TCK 0,5/500	500,0	400,0	580,0	60,0	120,0	20,0	23,0	20,0	65,0
TCK 0,5/800	800,0	400,0	580,0	60,0	120,0	25,0	23,0	25,0	70,0
TCK 1,0/300	300,0	450,0	620,0	60,0	120,0	25,0	23,0	20,0	70,0
TCK 1,0/500	500,0	450,0	630,0	60,0	120,0	20,0	23,0	25,0	80,0
TCK 1,0/800	800,0	450,0	630,0	60,0	120,0	30,0	23,0	30,0	90,0
TCK 2,0/300	300,0	500,0	700,0	75,0	150,0	25,0	38,0	25,0	90,0
TCK 2,0/500	500,0	500,0	700,0	75,0	150,0	30,0	38,0	30,0	110,0
TCK 2,0/800	800,0	500,0	720,0	75,0	150,0	30,0	38,0	30,0	125,0
TCK 2,0/1000	1000,0	500,0	720,0	75,0	150,0	20,0	35,0	40,0	125,0
TCK 3,0/300	300,0	500,0	700,0	75,0	150,0	30,0	38,0	30,0	105,0
TCK 3,0/500	500,0	500,0	700,0	75,0	150,0	20,0	40,0	30,0	125,0
TCK 3,0/800	800,0	500,0	720,0	75,0	150,0	25,0	40,0	40,0	140,0
TCK 3,0/1000	1000,0	500,0	720,0	75,0	150,0	20,0	40,0	40,0	155,0
TCK 5,0/500	500,0	550,0	800,0	100,0	200,0	25,0	45,0	40,0	145,0
TCK 5,0/800	800,0	550,0	800,0	100,0	200,0	30,0	45,0	50,0	160,0
TCK 5,0/1000	1000,0	550,0	820,0	100,0	200,0	30,0	45,0	50,0	180,0
TCK 5,0/1250	1250,0	550,0	820,0	100,0	200,0	30,0	45,0	50,0	200,0
TCK 7,5/800	800,0	600,0	900,0	110,0	220,0	35,0	50,0	50,0	200,0
TCK 7,5/1000	1000,0	600,0	900,0	110,0	220,0	35,0	50,0	60,0	200,0
TCK 7,5/1250	1250,0	600,0	900,0	110,0	220,0	35,0	45,0	60,0	220,0
TCK 7,5/1500	1500,0	600,0	920,0	110,0	220,0	35,0	50,0	70,0	220,0
TCK 10,0/1000	1000,0	650,0	980,0	130,0	250,0	40,0	50,0	70,0	220,0
TCK 10,0/1250	1250,0	650,0	1000,0	130,0	250,0	45,0	55,0	70,0	240,0
TCK 10,0/1500	1250,0	650,0	1000,0	130,0	250,0	45,0	55,0	80,0	240,0

Uwaga. Istnieje możliwość wykonania uchwytu wg indywidualnego projektu.

Uchwyty TBL - wykonanie A

Udźwig (DOR) od 0,5t do 3,0t

Uchwyty TBL przeznaczone są do podnoszenia i transportu pojedyńczych blach oraz płyt stalowych w pozycji pionowej. Zapewniają bezpieczną pracę dzięki wyposażeniu w dźwignię zabezpieczającą przed otwarciem uchwytu pod obciążeniem. Szczęki wykonane ze stali hartowanej pozwalają na podnoszenie i transport materiałów o twardości poniżej 30 HRC Uchwyt przeznaczony do współpracy z zawiesiem jednocięgnowym z możliwością zginania ucha tylko w jednej płaszczyźnie.

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
TBL 0,5	01303.550000	500,0	0,0-16,0	1,5
TBL 1,0	01303.550017	1000,0	0,0-20,0	3,0
TBL 2,0	01303.550024	2000,0	0,0-32,0	9,3
TBL 3,0	01303.550048	3000,0	0,0-32,0	9,3

*) Wykonanie bez dźwigni blokującej

Wymiary	A	B	C	D	E	F	G	H	l
Typ	mm
TBL 0,5	99,0	195,0	29,0	33,0	47,0	50,0	48,0	11,0	16,0
TBL 1,0	126,0	225,0	50,0	49,0	70,0	82,0	55,0	12,0	20,0
TBL 2,0	192,0	312,0	80,0	75,0	96,0	100,0	81,0	20,0	24,0
TBL 3,0	192,0	312,0	80,0	75,0	96,0	100,0	81,0	20,0	24,0

Uwaga

Stosowane dla twardości materiału poniżej 30 HRC!

Minimalny udźwig = 10% DOR.

Uchwyty YC

Udźwig (DOR) od 1,0t do 10,0t

Uchwyty kleszczowo-śrubowe YC przeznaczone są do podwieszenie wciągników . Są łatwe w obsłudze i bezpieczne dzięki zastosowaniu śruby blokującej.

Charakterystyka technicza

Typ	Nr katalogowy	DOR	Zakres	Masa
YC 1,0	055154	1000,0	75,0-230,0	3,8
YC 2,0	055161	2000,0	75,0-230,0	4,6
YC 3,0	055192	3000,0	80,0-320,0	9,2
YC 5,0	055208	5000,0	90,0-320,0	11,0
YC 10,0	055215	10000,0	90,0-320,0	17,2

Wymiary

Typ	Amin.	Amax.	A1	A2	B1	B2	b1	b2	C	D	E	F1	F2	G1	G2	H	J1	J2	K1	K2	L
YC 1,0	115,0	150,0	78,0	246,0	186,0	350,0	75,0	230,0	50,0	4,0	215,0	34,0	17,0	82,0	44,0	20,0	14,0	21,0	48,0	31,0	84,0
YC 2,0	115,0	150,0	78,0	246,0	186,0	350,0	75,0	230,0	50,0	6,0	215,0	35,0	18,0	82,0	44,0	20,0	14,0	21,0	50,0	32,0	94,0
YC 3,0	180,0	225,0	80,0	320,0	232,0	455,0	80,0	320,0	70,0	8,0	255,0	35,0	21,0	120,0	75,0	22,0	30,0	34,0	60,0	40,0	122,0
YC 5,0	180,0	225,0	90,0	310,0	242,0	445,0	90,0	310,0	70,0	10,0	255,0	35,0	21,0	116,0	75,0	28,0	30,0	34,0	60,0	42,0	129,0
YC 10,0	175,0	220,0	90,0	320,0	268,0	480,0	90,0	320,0	70,0	14,0	275,0	35,0	20,0	110,0	66,0	38,0	34,0	35,0	60,0	40,0	146,0

Uchwyty THS

Udźwig (DOR) od 0,75t do 4,5t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
	Nr katalogowy	kg	mm	kg
THS 0,75	01303.551267	750,0	0 - 20	3,2
THS 1,5	01303.550734	1500,0	0 - 35	6,1
THS 3,0	01303.551373	3000,0	0 - 40	12,7
THS 4,5	01303.553483	4500,0	0 - 40	16,5

Wymiary	A	B	C	D	E	F	G	H	I	J	K	L
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
THS 0,75	30,0	70,0	130,0	97,0	50,0	12,0	15,0	255,0	15,0	135,0	80,0	40,0
THS 1,5	38,0	80,0	165,0	120,0	70,0	15,0	17,0	335,0	20,0	165,0	90,0	50,0
THS 3,0	45,0	95,0	205,0	160,0	80,0	20,0	25,0	400,0	30,0	195,0	100,0	60,0
THS 4,5	47,0	110,0	235,0	196,0	90,0	20,0	30,0	450,0	59,0	230,0	110,0	64,0

Uchwyty TBG wyk. A

Udźwigi (DOR) 200,0kg do 2500,0kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres szerokości	Masa
		kg	mm	kg
TBG 0,2/150	01303.552141	200,0	0 - 150,0	24,0
TBG 0,3/150	01303.553599	300,0	0 - 150,0	27,0
TBG 0,5/150	01303.552455	500,0	0 - 150,0	27,0
TBG 1,0/250	01303.552356	1000,0	50,0 - 250,0	50,0
TBG 1,5/250	01303.552394	1500,0	50,0 - 250,0	50,0
TBG 2,5/250	01303.551571	2500,0	50,0 - 250,0	79,0

Wymiary	A	Bmin.	Bmax.	C	D	E	F
Typ	mm	mm	mm	mm	mm	mm	mm
TBG 0.2/150	815,0	420,0	760,0	200,0	160,0	30,0	15,0
TBG 0.3/150	815,0	420,0	760,0	200,0	160,0	30,0	15,0
TBG 0.5/150	815,0	420,0	760,0	200,0	160,0	30,0	15,0
TBG 1.0/250	1050,0	460,0	980,0	250,0	160,0	29,0	20,0
TBG 1.5/250	1050,0	460,0	980,0	250,0	160,0	29,0	20,0
TBG 2.5/250	1050,0	460,0	980,0	250,0	160,0	29,0	25,0

Uchwyty TPR

Udźwig (DOR) od 0,5t do 3,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
TPR 0,5/200	01303.551496	500,0	0 - 200	15,0
TPR 1,5/300	01303.551045	1500,0	0 - 300	22,6
TPR 3,0/300	01303.553490	3000,0	0 - 300	41,7

Wymiary	A	Bmin	Bmax	C	D	E
Typ	mm	mm	mm	mm	mm	mm
TPR 0,5/200	510,0	390,0	625,0	200,0	15,0	30,0
TPR 1,5/300	710,0	495,0	830,0	200,0	15,0	30,0
TPR 3,0/300	720,0	525,0	920,0	220,0	20,0	43,0

Uchwyty TBS - wykonanie B

Udźwig (DOR) od 4,5t do 10,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
TBS 4,5	01303.550352	4500,0	0 - 50	34,4
TBS 6,0 S	01303.550383	6000,0	0 - 50	38,0
TBS 6,0 L	01303.551250	6000,0	50 - 100	42,0
TBS 8,0 S	01303.552578	8000,0	0 - 50	39,0
TBS 8,0 L	01303.557528	8000,0	50 - 100	42,4
TBS 10,0 S	01303.552516	10000,0	0 - 50	68,0
TBS 10,0 L	01303.557542	10000,0	50 - 100	80,0

Wymiary	A	B	C	D	E	F	G	H	l
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
TBS 4,5	292,0	675,0	90,0	180,0	27,8	95,0	143,0	135,0	185,0
TBS 6,0 S	292,0	737,0	95,0	176,0	27,8	95,0	143,0	137,0	188,0
TBS 6,0 L	367,0	785,0	98,0	180,0	27,8	115,0	143,0	135,0	188,0
TBS 8,0 S	292,0	737,0	98,0	176,0	27,8	95,0	143,0	136,0	210,0
TBS 8,0 L	367,0	785,0	98,0	180,0	27,8	115,0	143,0	136,0	210,0
TBS 10,0 S	360,0	903,0	110,0	195,0	33,0	125,0	162,0	170,0	223,0
TBS 10,0 L	446,0	921,0	112,0	195,0	33,0	168,0	162,0	170,0	223,0

Uwaga.

Stosowane dla twardości materiału poniżej 30 HRC!

Minimalny udźwig = 10% DOR.

W czasie pracy pary uchwytów na zawiesiu dwucięgnowym należy zwrócić uwagę na spadek udźwigu uchwytów w zależności od kąta pochylenia ucha.

Uchwyty TKG vhs

Udźwigi (DOR) od 1,0t do 5,0t

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig-min	Udźwig-max	Masa
		kg	kg	kg
TKG 1,0 vhs	01305.552233	200,0	1000,0	128,0
TKG 1,5 vhs	01305.551113	300,0	1500,0	158,0
TKG 2,0 vhs	01305.550666	400,0	2000,0	203,0
TKG 3,0 vhs	01305.551090	600,0	3000,0	260,0
TKG 5,0 vhs	01305.554794	1000,0	5000,0	413,0

Uwaga. Mechanizm samopoziomowania wymaga minimalnego (podanego w tabeli) obciążenia.

Wymiary	A	B	C	D	E
Typ	mm	mm	mm	mm	mm
TKG 1,0 vhs	350 - 900	1100 - 1600	1000,0	100 x 30	1420 - 1920
TKG 1,5 vhs	350 - 900	1300 - 2000	1000,0	100 x 40	1650 - 2350
TKG 2,0 vhs	400 - 900	1300 - 2000	1000,0	120 x 40	1655 - 2355
TKG 3,0 vhs	450 - 900	1300 - 2000	1000,0	120 x 50	1720 - 2420
TKG 5,0 vhs	500 - 1000	1300 - 2000	1000,0	150 x 60	1710 - 2410

Uchwyt TFA-D

Udźwig (DOR) 300,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
	Z osłoną	kg	mm	kg
TFA 0,3/600 D	01303.557917	300,0	400 - 600	83,0

Wymiary	A	B	C	Ø D	E	F	G	H
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TFA 0,3/600 D	600,0	1150,0	1525,0	90,0	34,0	15,0	200,0	400,0

Uchwyty TCU

Udźwigi (DOR) 32,0t i 40,0t

Uchwyty współpracują z bocznymi otworami kontenera.

Charakterystyka tecniczna

Typ	Nr katalogowy	Udźwig	Masa	Kąt rozwarcia cięgien
		kg	kg
TCU 32	01303.556927	32.000	19,5	50°
TCU 40	01303.556927	40.000	19,5	36°

Udźwigi i masa dla kompletu 4 szt. uchwytów

Wymiary	A	B	C	D	E	F	G
Typ	mm	mm	mm	mm	mm	mm	mm
TCU 32	152,0	181,0	45,0	37,0	73,0	75,0	40,0
TCU 40	152,0	181,0	45,0	37,0	73,0	75,0	40,0

Trawersy belkowe o zmiennej rozpiętości, łańcuchowe

Trawersy przeznaczone są do zawieszania na haku dźwignicy.

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji.

Prosimy o wypełnienie i przesłanie formularza zapytania ofertowego.

Trawersa typu H o zmiennej rozpiętości

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji ze Zleceniodawcą.

Zawiesia linowe dwucięgnowe zakończone pętlami

Udźwigi (DOR) od 0,63t do 32,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
0,8 / 0,63	8,0	0,8	0,63
1,0 / 0,8	9,0÷10,0	1,0	0,8
1,2 / 1,0	10,0÷11,0	1,2	1,0
1,6 / 1,2	11,0÷12,0	1,6	1,2
2,0 / 1,6	12,0÷13,0	2,0	1,6
2,5 / 2,0	14,0	2,5	2,0
3,2 / 2,5	16,0	3,2	2,5
4,0 / 3,2	18,0	4,0	3,2
5,0 / 4,0	20,0÷22,0	5,0	4,0
6,3 / 5,0	22,0÷24,0	6,3	5,0
8,0 / 6,3	25,0÷26,0	8,0	6,3
10,0 / 8,0	28,0÷30,0	10,0	8,0
12,5 / 10,0	32,0	12,5	10,0
16,0 / 12,5	34,0÷36,0	16,0	12,5

Zawiesia linowe trzycięgnowe zakończone petlami

Udźwigi (DOR) od 1,2t do 20,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
1,2 / 1,0	8,0	1,2	1,0
1,6 / 1,2	9,0÷10,0	1,6	1,2
2,0 / 1,6	10,0÷11,0	2,0	1,6
2,5 / 2,0	11,0÷12,0	2,5	2,0
3,2 / 2,5	12,0÷13,0	3,2	2,5
4,0 / 3,2	14,0	4,0	3,2
5,0 / 4,0	16,0	5,0	4,0
6,3 / 5,0	18,0	6,3	5,0
8,0 / 6,3	20,0÷22,0	8,0	6,3
10,0 / 8,0	22,0÷24,0	10,0	8,0
12,5 / 10,0	25,0÷26,0	12,5	10,0
16,0 / 12,5	28,0÷30,0	16,0	12,5
20,0 / 16,0	32,0	20,0	16,0

Zawiesia linowe czterocięgnowe zakończone pętlami

Udźwigi (DOR) od 1,2t do 20,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
1,2 / 1,0	8,0	1,2	1,0
1,6 / 1,2	9,0÷10,0	1,6	1,2
2,0 / 1,6	10,0÷11,0	2,0	1,6
2,5 / 2,0	11,0÷12,0	2,5	2,0
3,2 / 2,5	12,0÷13,0	3,2	2,5
4,0 / 3,2	14,0	4,0	3,2
5,0 / 4,0	16,0	5,0	4,0
6,3 / 5,0	18,0	6,3	5,0
8,0 / 6,3	20,0÷22,0	8,0	6,3
10,0 / 8,0	22,0÷24,0	10,0	8,0
12,5 / 10,0	25,0÷26,0	12,5	10,0
16,0 / 12,5	28,0÷30,0	16,0	12,5
20,0 / 16,0	32,0	20,0	16,0

Zawiesia łańcuchowe jednocięgnowe zakończone hakiem bezpiecznym

Udźwigi (DOR) od 1,12t do 31,5t

Charakterystyka techniczna

Średnica łańcucha	*DOR^)**
mm	t
6,0	1,12
8,0	2,00
10,0	3,15
13,0	5,30
16,0	8,00
20,0	12,50
22,0	15,00
26,0	21,20
32,0	31,50

*)Dotyczy zawieszenia; dla obowiązywania 0.8xDOR; dla podtrzymywania 2.0xDOR

Zawiesia łańcuchowe dwucięgnowe zakończone hakami specjalnymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 1,6t do 45,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	1,60	1,12
8,0	2,80	2,00
10,0	4,25	3,15
13,0	7,50	5,30
16,0	11,20	8,00
20,0	17,00	12,50
22,0	21,20	15,00
26,0	30,00	21,20
32,0	45,00	31,50

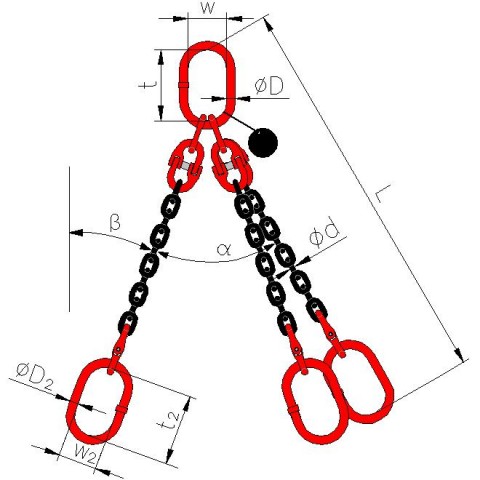

Zawiesia łańcuchowe trzycięgnowe zakończone ogniwami

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Zawiesie łańcuchowe jednopętlowe

Zawiesie linowe jednopętlowe

Zawiesia włókienne jednocięgnowe zakończone hakiem z zapadką

Udźwigi (DOR) od 1,0t do 10,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	Układ prosty	Układ z obwiązywaniem pętlą
1,0 / 0,8	Fioletowy	1,0	0,8
2,0 / 1,6	Zielony	2,0	1,6
3,0 / 2,4	Żółlty	3,0	2,4
4,0 / 3,2	Szary	4,0	3,2
5,0 / 4,0	Czerwony	5,0	4,0
6,0 / 4,8	Brązowy	6,0	4,8
8,0 / 6,4	Niebieski	8,0	6,4
10,0 / 8,0	Pomarańczowy	10,0	8,0

Zawiesia włókienne dwucięgnowe zakończone hakami z zapadką

Udźwigi (DOR) od 1,4t do 14,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	0^o<α <90^o	90^o<α <120^o
		0^o<β <45^o	45^o<β <60^o
1,4 / 1,0	Fioletowy	1,4	1,0
2,8 / 2,0	Zielony	2,8	2,0
4,2 / 3,0	Żółty	4,2	3,0
5,6 / 4,0	Szary	5,6	4,0
7,0 / 5,0	Czerwony	7,0	5,0
8,4 / 6,0	Brązowy	8,4	6,0
11,2 / 8,0	Niebieski	11,2	8,0
14,0 / 10,0	Pomarańczowy	14,0	10,0

Zawiesia włókienne trzycięgnowe zakończone hakami z zapadką

Udźwigi (DOR) od 2,1t do 21,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	0^o<α <90^o	90^o<α <120^o
		0^o<β <45^o	45^o<β <60^o
2,1 / 1,5	Fioletowy	2,1	1,5
4,2 / 3,0	Zielony	4,2	3,0
6,3 / 4,5	Żółlty	6,3	4,5
8,4 / 6,0	Szary	8,4	6,0
10,5 / 7,5	Czerwony	10,5	7,5
12,6 / 9,0	Brązowy	12,6	9,0
16,8 / 12,0	Niebieski	16,8	12,0
21,0 / 15,0	Pomarańczowy	21,0	15,0

Zawiesia włókienne czterocięgnowe zakończone hakami z zapadkami

Udźwigi (DOR) od 2,1t do 21,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	0^o<α <90^o	90^o<α <120^o
		0^o<β <45^o	45^o<β <60^o
2,1 / 1,5	Fioletowy	2,1	1,5
4,2 / 3,0	Zielony	4,2	3,0
6,3 / 4,5	Żółlty	6,3	4,5
8,4 / 6,0	Szary	8,4	6,0
10,5 / 7,5	Czerwony	10,5	7,5
12,6 / 9,0	Brązowy	12,6	9,0
16,8 / 12,0	Niebieski	16,8	12,0
21,0 / 15,0	Pomarańczowy	21,0	15,0

Uchwyt TCS

Udźwigi (DOR) od 0,5t do 3,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		kg	kg
TCS 0.5/120	01303.554947	500,0	6,9
TCS 0.5/200	01303.552257	500,0	9,6
TCS 1.0/200	01303.552264	1000,0	15,4
TCS 1.0/300	01303.552875	1000,0	20,0
TCS 2.0/200	01303.551977	2000,0	24,8
TCS 2.0/300	01303.551908	2000,0	33,4
TCS 3.0/200	01303.552011	3000,0	45,0
TCS 3.0/300	01303.552714	3000,0	51,0

Wymiary	A min	A max	B	C	D	E	F	G	H	K	L	T	Ø I
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TCS 0,5/120	50,0	120,0	10,0	60,0	330,0	470,0	20,0	110,0	60,0	50,0	45,0	20,0	220,0
TCS 0,5/200	100,0	200,0	10,0	60,0	330,0	470,0	20,0	110,0	60,0	50,0	50,0	20,0	300,0
TCS 1,0/200	100,0	200,0	10,0	80,0	460,0	600,0	20,0	110,0	60,0	60,0	65,0	25,0	300,0
TCS 1,0/300	200,0	300,0	10,0	80,0	460,0	600,0	20,0	110,0	60,0	60,0	70,0	25,0	400,0
TCS 2,0/200	100,0	200,0	12,0	90,0	420,0	600,0	30,0	135,0	75,0	80,0	85,0	30,0	300,0
TCS 2,0/300	200,0	300,0	12,0	90,0	420,0	600,0	30,0	135,0	75,0	80,0	95,0	30,0	400,0
TCS 3,0/200	100,0	200,0	15,0	100,0	610,0	820,0	40,0	160,0	90,0	100,0	100,0	35,0	300,0
TCS 3,0/300	200,0	300,0	15,0	100,0	610,0	820,0	40,0	160,0	90,0	100,0	110,0	35,0	400,0

Zawiesia łańcuchowe trzycięgnowe zakończone hakami specjalnymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

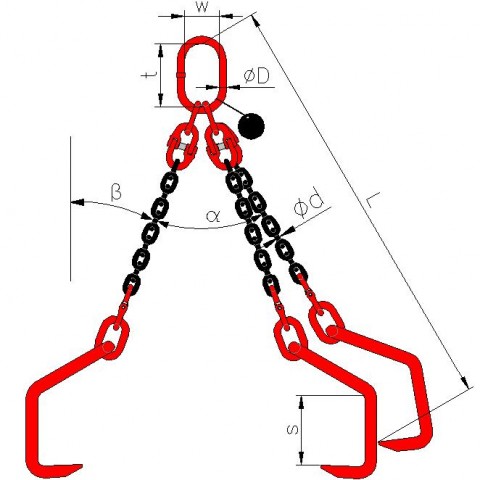

Zawiesia łańcuchowe czterocięgnowe zakończone hakami specjalnymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Trawersa do big-bagów

Udźwigi (DOR) 1,0t i 2,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Rozpiętość	Masa
		kg	mm	kg
TTB 1,0/1090	01303.556293	1 000,0	750 - 800	27,0
TTB 1,0/1320	01303.556316	1 000,0	900 - 970	33,0
TTB 2,0/1090	01303.556330	2 000,0	750 - 800	42,0
TTB 2,0/1320	01303.556354	2 000,0	900 - 970	44,0

Wymiary	B	C	D	Z
Typ	mm	mm	mm	mm
TTB 1,0/1090	210,0	60,0	110,0	750,0-800,0
TTB 1,0/1320	210,0	60,0	110,0	900,0-970,0
TTB 2,0/1090	240,0	75,0	135,0	750,0-800,0
TTB 2,0/1320	240,0	75,0	135,0	900,0-970,0

Uwaga. Istnieje możliwość wykonania trawersy o innych parametrach.

Uchwyty TBL - wykonanie B

Udźwig (DOR) od 4,0t do 30,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
TBL 4,0 S	01303.556545	4000	0 - 32	11,2
TBL 4,0 L	01303.556569	4000	30 - 60	11,9
TBL 6,0 S	01303.557221	6000	0 - 50	20,6
TBL 6,0 L	01303.556583	6000	50 - 100	23,2
TBL 8,0 S	01303.557245	8000	0 - 50	24,2
TBL 8,0 L	01303.557269	8000	50 - 100	28,8
TBL 10,0 S	01303.557283	10000	0 - 50	29,5
TBL 10,0 L	01303.557306	10000	50 - 100	35,1
TBL 12,0 S	01303.557320	12000	0 - 50	52,1
TBL 12,0 L	01303.557344	12000	50 - 100	63,0
TBL 15,0 S	01303.552936	15000	0 - 50	76,0
TBL 15,0 L	01303.552943	15000	50 - 100	86,0
TBL 20,0 S	01303.552950	20000	0 - 65	123,0
TBL 20,0 L	01303.551892	20000	65 - 130	135,0
TBL 30,0 S	01303.552967	30000	0 - 65	195,0
TBL 30,0 L	01303.552974	30000	65 - 130	256,0

Wymiary	A	B	C	D	E	F	G	H	Z
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
TBL 4,0 S	197,0	339,0	80,0	68,0	93,0	110,0	20,0	32,0	0 - 32
TBL 4,0 L	228,0	339,0	80,0	68,0	100,0	110,0	20,0	32,0	30 - 60
TBL 6,0 S	293,0	442,0	89,0	95,0	143,0	129,0	20,0	35,0	0 - 50
TBL 6,0 L	362,0	482,0	89,0	114,0	143,0	129,0	20,0	35,0	50 - 100
TBL 8,0 S	293,0	450,0	89,0	95,0	143,0	129,0	20,0	42,0	0 - 50
TBL 8,0 L	362,0	482,0	89,0	114,0	143,0	129,0	20,0	42,0	50 - 100
TBL 10,0 S	293,0	503,0	110,0	95,0	143,0	139,0	25,0	45,0	0 - 50
TBL 10,0 L	362,0	503,0	110,0	114,0	143,0	139,0	25,0	45,0	50 - 100
TBL 12,0 S	360,0	550,0	130,0	125,0	162,0	154,0	30,0	55,0	0 - 50
TBL 12,0 L	460,0	615,0	130,0	175,0	162,0	154,0	30,0	55,0	50 - 100
TBL 15,0 S	360,0	550,0	130,0	125,0	162,0	204,0	45,0	55,0	0 - 50
TBL 15,0 L	460,0	615,0	130,0	175,0	162,0	204,0	45,0	55,0	50 - 100
TBL 20,0 S	462,0	674,0	130,0	165,0	210,0	235,0	45,0	65,0	0 - 65
TBL 20,0 L	560,0	724,0	130,0	195,0	210,0	235,0	45,0	65,0	65 - 130
TBL 30,0 S	462,0	667,0	60,0	165,0	210,0	295,0	65,0	66,0	0 - 65
TBL 30,0 L	560,0	732,0	60,0	195,0	210,0	295,0	65,0	67,0	65 - 130

Uwaga

Stosowane dla twardości materiału poniżej 30 HRC!

Minimalny udźwig = 10% DOR.

Uchwyty TBL - wykonanie ciężkie

Udźwig (DOR – Dopuszczalne Obciążenie Robocze) od 4,0 do 30,0t

Charakterystyka

Typ	Nr katalogowy	Udźwig	Zakres grubości blach	Masa
		kg	mm	kg
TBL 4,0 S	01303.556545	4000,0	0 - 32	11,2
TBL 4,0 L	01303.556569	4000,0	30 - 60	11,9
TBL 6,0 S	01303.557221	6000,0	0 - 50	20,6
TBL 6,0 L	01303.556583	6000,0	50 - 100	23,2
TBL 8,0 S	01303.557245	8000,0	0 - 50	24,2
TBL 8,0 L	01303.557269	8000,0	50 - 100	28,8
TBL 10,0 S	01303.557283	10000,0	0 - 50	29,5
TBL 10,0 L	01303.557306	10000,0	50 - 100	35,1
TBL 12,0 S	01303.557320	12000,0	0 - 50	52,1
TBL 12,0 L	01303.557344	12000,0	50 - 100	63,0
TBL 15,0 S	01303.552936	15000,0	0 - 50	76,0
TBL 15,0 L	01303.552943	15000,0	50 - 100	86,0
TBL 20,0 S	01303.552950	20000,0	0 - 65	123,0
TBL 20,0 L	01303.551892	20000,0	65 - 130	135,0
TBL 30,0 S	01303.552967	30000,0	0 - 65	195,0
TBL 30,0 L	01303.552974	30000,0	65 - 130	256,0

Wymiary

Typ	A	B	C	D	E	F	G	H
	mm	mm	mm	mm	mm	mm	mm	mm
TBL 4,0 S	197,0	339,0	80,0	68,0	93,0	110,0	20,0	32,0
TBL 4,0 L	228,0	339,0	80,0	68,0	100,0	110,0	20,0	32,0
TBL 6,0 S	293,0	442,0	89,0	95,0	143,0	129,0	20,0	35,0
TBL 6,0 L	362,0	482,0	89,0	114,0	143,0	129,0	20,0	35,0
TBL 8,0 S	293,0	450,0	89,0	95,0	143,0	129,0	20,0	42,0
TBL 8,0 L	362,0	482,0	89,0	114,0	143,0	129,0	20,0	42,0
TBL 10,0 S	293,0	503,0	110,0	95,0	143,0	139,0	25,0	45,0
TBL 10,0 L	362,0	503,0	110,0	114,0	143,0	139,0	25,0	45,0
TBL 12,0 S	360,0	550,0	130,0	125,0	162,0	154,0	30,0	55,0
TBL 12,0 L	460,0	615,0	130,0	175,0	162,0	154,0	30,0	55,0
TBL 15,0 S	360,0	550,0	130,0	125,0	162,0	204,0	45,0	55,0
TBL 15,0 L	460,0	615,0	130,0	175,0	162,0	204,0	45,0	55,0
TBL 20,0 S	462,0	674,0	130,0	165,0	210,0	235,0	45,0	65,0
TBL 20,0 L	560,0	724,0	130,0	195,0	210,0	235,0	45,0	65,0
TBL 30,0 S	462,0	667,0	60,0	165,0	210,0	295,0	65,0	66,0
TBL 30,0 L	560,0	732,0	60,0	195,0	210,0	295,0	65,0	67,0

Uwaga

Stosowane dla twardości materiału poniżej 30 HRC!

Minimalny udźwig = 10% DOR.

Uchwyty TBS - wykonanie ciężkie

Udźwig (DOR – Dopuszczalne Obciążenie Robocze) od 4,5 do 10,0t

Charakterystyka

Typ	Nr katalogowy	Udźwig	Zakres grubości blach	Masa
		kg	mm	kg
TBS 4,5	01303.550352	4500,0	0 - 50	34,4
TBS 6,0 S	01303.550383	6000,0	0 - 50	38,0
TBS 6,0 L	01303.551250	6000,0	50 - 100	42,0
TBS 8,0 S	01303.552578	8000,0	0 - 50	39,0
TBS 8,0 L	01303.557528	8000,0	50 - 100	42,4
TBS 10,0 S	01303.552516	10000,0	0 - 50	68,0
TBS 10,0 L	01303.557542	10000,0	50 - 100	80,0

Wymiary

Typ	A	B	C	D	E	F	G	H	l
	mm	mm	mm	mm	mm	mm	mm	mm	mm
TBS 4,5	292,0	675,0	90,0	180,0	27,8	95,0	143,0	135,0	185,0
TBS 6,0 S	292,0	737,0	95,0	176,0	27,8	95,0	143,0	137,0	188,0
TBS 6,0 L	367,0	785,0	98,0	180,0	27,8	115,0	143,0	135,0	188,0
TBS 8,0 S	292,0	737,0	98,0	176,0	27,8	95,0	143,0	136,0	210,0
TBS 8,0 L	367,0	785,0	98,0	180,0	27,8	115,0	143,0	136,0	210,0
TBS 10,0 S	360,0	903,0	110,0	195,0	33,0	125,0	162,0	170,0	223,0
TBS 10,0 L	446,0	921,0	112,0	195,0	33,0	168,0	162,0	170,0	223,0

Uwaga

Stosowane dla twardości materiału poniżej 30 HRC!

Minimalny udźwig = 10% DOR.

Uchwyty TWH

Udźwigi (DOR) od 1,5t do 5,0t.

Charakterystyka techniczna

Typ	Nr katalogowy	*DOR)**	Zakres grubości	Masa)**
	Nr katalogowy	kg	mm	kg
TWH 30 z rolką	01303.550529	1500,0	5,0 – 60,0	5,6
TWH 50 z rolką	01303.551441	2500,0	10,0 – 70,0	10,3
TWH 70 z rolką	01303.551380	3500,0	10,0 – 80,0	13,4
TWH 100 z rolką	01303.551618	5000,0	10,0 – 102,0	27,7
TWH 30 z kostką	01303.555654	1500,0	5,0 – 60,0	5,7
TWH 50 z kostką	01303.555661	2500,0	10,0 – 70,0	10,3
TWH 70 z kostką	01303.555678	3500,0	10,0 – 80,0	13,5
TWH 100 z kostką	01303.555685	5000,0	10,0 – 102,0	27,8

*) DOR na parę uchwytów

**) Masa 1 szt. uchwytu

Wymiary	Amin	Bmax	C	D	E	F	G	H	J	K	L	M	N	P	R	S	T
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TWH 30 z rolką	5,0	60,0	60,0	105,0	250,0	200,0	22,0	30,0	12,0	50,0	73,0	18,0	36,0	65,0	120,0	100,0	10,0
TWH 50 z rolką	10,0	70,0	75,0	130,0	315,0	275,0	38,0	30,0	12,0	64,0	92,0	25,0	58,0	77,0	150,0	100,0	10,0
TWH 70 z rolką	10,0	80,0	90,0	162,0	345,0	292,0	48,0	30,0	15,0	64,0	92,0	25,0	65,0	105,0	185,0	100,0	10,0
TWH 100 z rolką	10,0	102,0	110,0	170,0	425,0	345,0	45,0	45,0	20,0	89,0	130,0	35,0	80,0	120,0	210,0	120,0	12,0
TWH 30 z kostką	5,0	60,0	60,0	105,0	250,0	200,0	22,0	30,0	12,0	50,0	73,0	18,0	36,0	65,0	120,0	100,0	10,0
TWH 50 z kostką	10,0	70,0	75,0	130,0	315,0	275,0	38,0	30,0	12,0	64,0	92,0	25,0	58,0	77,0	150,0	100,0	10,0
TWH 70 z kostką	10,0	80,0	90,0	162,0	345,0	292,0	48,0	30,0	15,0	64,0	92,0	25,0	65,0	105,0	185,0	100,0	10,0
TWH100 z kostką	10,0	102,0	110,0	170,0	425,0	345,0	45,0	45,0	20,0	89,0	130,0	35,0	80,0	120,0	210,0	120,0	12,0

Uchwyty TGF

Udźwig (DOR) od 0,3t do 6,6t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
	Nr katalogowy	kg	mm	kg
TGF 0,3/150	01303.553216	350,0	0 - 150	21,0
TGF 0,6/150	01303.553223	650,0	0 - 150	22,0
TGF 1,3/150	01303.552554	1300,0	0 - 150	23,0
TGF 2,3/150	01303.551809	2300,0	0 - 150	33,0
TGF 3,3/150	01303.550833	3300,0	0 - 150	39,0
TGF 5,0/150	01303.553322	5200,0	0 - 150	59,0
TGF 6,6/150	01303.551885	6600,0	0 - 150	65,0
TGF 0,3/250	01303.553339	350,0	0 - 250	21,0
TGF 0,6/250	01303.552387	650,0	0 - 250	22,0
TGF 1,3/250	01303.553346	1300,0	0 - 250	23,0
TGF 2,3/250	01303.552622	2300,0	0 - 250	33,0
TGF 3,3/250	01303.551540	3300,0	0 - 250	39,0
TGF 5,0/250	01303.553353	5200,0	0 - 250	59,0
TGF 6,6/250	01303.551656	6600,0	0 - 250	87,0

Wymiary	A	B	C	D	E	F	G	H
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TGF 0,3/150	298,0	122,0	160,0	41,0	20,0	80,0	20,0	25,0
TGF 0,6/150	298,0	122,0	160,0	41,0	20,0	80,0	20,0	25,0
TGF 1,3/150	298,0	122,0	160,0	41,0	20,0	80,0	20,0	25,0
TGF 2,3/150	321,0	130,0	160,0	50,0	23,0	80,0	25,0	25,0
TGF 3,3/150	321,0	130,0	160,0	50,0	23,0	80,0	25,0	25,0
TGF 5,0/150	405,0	185,0	210,0	82,0	30,0	100,0	30,0	40,0
TGF 6,6/150	405,0	185,0	210,0	82,0	30,0	100,0	30,0	40,0
TGF 0,3/250	448,0	122,0	140,0	41,0	20,0	80,0	20,0	25,0
TGF 0,6/250	448,0	122,0	140,0	41,0	20,0	80,0	20,0	25,0
TGF 1,3/250	448,0	122,0	140,0	41,0	20,0	80,0	20,0	25,0
TGF 2,3/250	417,0	130,0	160,0	60,0	23,0	80,0	25,0	25,0
TGF 3,3/250	417,0	130,0	160,0	60,0	23,0	80,0	25,0	25,0
TGF 5,0/250	495,0	185,0	210,0	82,0	30,0	100,0	30,0	40,0
TGF 6,6/250	495,0	185,0	210,0	82,0	30,0	100,0	30,0	40,0

Uchwyty TTT

Udźwig (DOR) od 0,75t do 4,5t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
	Nr katalogowy	kg	mm	kg
TTT 0,75	01303.558501	750,0	0 - 20	3,0
TTT 1,5	01303.558518	1500,0	0 - 35	6,0
TTT 3,0	01303.558525	3000,0	0 - 40	10,0
TTT 4,5	01303.558532	4500,0	0 - 45	16,0

Wymiary	A	B	C	D	E	F	G	H	l	J	K	L
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TTT 0,75	30,0	70,0	100,0	142,0	50,0	16,0	16,0	225,0	45,0	200,0	106,0	52,0
TTT 1,5	38,0	70,0	155,0	150,0	70,0	19,0	20,0	335,0	45,0	210,0	120,0	66,0
TTT 3,0	50,0	75,0	195,0	195,0	80,0	19,0	25,0	400,0	80,0	214,0	125,0	80,0
TTT 4,5	60,0	90,0	222,0	222,0	90,0	22,0	30,0	450,0	90,0	248,0	147,0	88,0

Uchwyty TTR

Udźwigi (DOR) od 0,75t do 3,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości	Masa
	Nr katalogowy	kg	mm	kg
TTR 0,75	01303.550499	750,0	5,0 -16,0	3,1
TTR 1,50	01303.550246	1 500,0	5,0 -25,0	6,8
TTR 3,00	01303.550550	3 000,0	5,0 -28,0	10,9

Wymiary	A	B	C	D	E	F	G	H	l	K
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TTR 0,75	24,0	40,0	132,0	62,0	145,0	118,0	50,0	12,0	12,0	53,0
TTR 1,50	33,0	53,0	176,0	76,0	190,0	152,0	70,0	15,0	17,0	69,0
TTR 3,00	37,0	56,0	194,0	78,0	208,0	163,0	80,0	20,0	23,0	85,0

Uchwyty TAG

Udźwig (DOR) od 0,35t do 10,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
	Nr katalogowy	kg	mm	kg
TAG 0,35/100	01303.550413	350,0	0 - 100	8,7
TAG 0,35/200	01303.551724	350,0	90 - 200	16,3
TAG 0,75/100	01303.550253	750,0	0 - 100	8,6
TAG 0,75/200	01303.552806	750,0	90 - 200	16,6
TAG 1,25/100	01303.550468	1250,0	0 - 100	14,9
TAG 1,25/200	01303.551502	1250,0	90 - 200	24,3
TAG 2,0/100	01303.550642	2000,0	0 - 100	20,8
TAG 2,0/200	01303.551366	2000,0	90 - 200	29,1
TAG 3,0/90	01303.550840	3000,0	5 - 90	26,5
TAG 5,0/90	01303.550345	5000,0	5 - 90	30,5
TAG 5,0/170	01303.551915	5000,0	80 - 170	43,8
TAG 10,0/100	01303.552059	10000,0	0 - 100	70,0
TAG 10,0/200	01303.553001	10000,0	100 - 200	105,0

Wymiary	A	B	C	D	E	F	G	H	l	J	K
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TAG 0,35/100	264,0	259,0	128,0	100,0	100,0	85,0	550,0	75,0	121,0	20,0	78,0
TAG 0,35/200	382,0	434,0	195,0	156,0	200,0	120,0	760,0	75,0	121,0	20,0	90,0
TAG 0,75/100	264,0	259,0	128,0	100,0	100,0	85,0	550,0	75,0	121,0	20,0	83,0
TAG 0,75/200	382,0	434,0	195,0	156,0	200,0	120,0	760,0	75,0	121,0	20,0	90,0
TAG 1,25/100	320,0	289,0	128,0	100,0	100,0	85,0	570,0	75,0	121,0	20,0	83,0
TAG 1,25/200	382,0	434,0	195,0	156,0	200,0	120,0	760,0	75,0	121,0	20,0	90,0
TAG 2,0/100	328,0	415,0	135,0	115,0	100,0	105,0	571,0	75,0	121,0	20,0	105,0
TAG 2,0/200	375,0	515,0	195,0	165,0	200,0	160,0	750,0	75,0	121,0	20,0	105,0
TAG 3,0/90	297,0	290,0	136,0	106,0	90,0	91,0	570,0	82,0	111,0	32,0	137,0
TAG 5,0/90	297,0	290,0	136,0	106,0	90,0	91,0	570,0	82,0	111,0	32,0	147,0
TAG 5,0/170	354,0	423,0	180,0	155,0	170,0	118,0	620,0	82,0	111,0	32,0	147,0
TAG 10,0/100	405,0	423,0	160,0	130,0	100,0	160,0	720,0	102,0	144,0	40,0	208,0
TAG 10,0/200	440,0	562,0	200,0	175,0	200,0	183,0	840,0	102,0	144,0	40,0	208,0

Uwaga

Stosowane dla twardości materiału poniżej 30 HRC!

Poniżej wykonanie specjalne uchwytu TAG o zmniejszonych gabarytach

Uchwyty SHARK-S

Udźwigi (DOR)1,0t i 2,0t

Uchwyty SHARK-S sa uchwytami samozaciskowymi do podnoszenia i transportu blach w pionie.

Uwaga. Stosowane dla twardości materiału poniżej 40 HRC!

Minimalny udźwig = 10% DOR.

W czasie pracy pary uchwytów na zawiesiu dwucięgnowym należy zwrócić uwagę na spadek udźwigu uchwytów w zależności od kąta pochylenia ucha.

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
Shark-S 1,0	01303.558822	1000,0	0 - 20,0	3,6
Shark-S 2,0	01303.558839	2000,0	0 - 32,0	7,8

Wymiary	A	B	C	D	E	F	G	H	l	J	K	L
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
Shark-S 1,0	120,0	248,0	38,0	42,0	60,0	72,0	58,0	12,0	13,0	137,0	152,0	223,0
Shark-S 2,0	170,0	349,0	65,0	58,0	80,0	88,0	69,0	19,0	20,0	191,0	214,0	326,0

Uchwyty THK

Udźwig (DOR) od 0,75t do 9,0t.

Udźwig podawany jest na parę uchwytów.

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
	Nr katalogowy	kg	mm	kg
THK 0,75	01303.550628	750,0	0 - 25	1,7
THK 1,5	01303.550284	1500,0	0 - 35	3,2
THK 3,0	01303.550390	3200,0	0 - 35	5,7
THK 4,5	01303.551120	4500,0	0 - 45	8,4
THK 6,0	01303.551038	6000,0	0 - 60	11,6
THK 9,0	01303.551960	9000,0	0 - 60	17,9

Wymiary	A	B	C	D	E	F	G	H	I
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
THK 0,75	25,0	72,0	118,0	81,0	20,0	161,0	12,0	86,0	12,0
THK 1,5	36,0	80,0	135,0	102,0	25,0	198,0	15,0	102,0	15,0
THK 3,0	38,0	93,0	168,0	119,0	30,0	227,0	20,0	110,0	20,0
THK 4,5	48,0	103,0	183,0	140,0	30,0	238,0	25,0	122,0	20,0
THK 6,0	63,0	124,0	214,0	176,0	35,0	284,0	30,0	110,0	20,0
THK 9,0	65,0	113,0	223,0	188,0	40,0	317,0	35,0	148,0	20,0

Uchwyty TCH

Udźwig (DOR) od 1,0t do 10,0t

Udźwig podany jest dla pary uchwytów.

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
	Nr katalogowy	kg	mm	kg
TCH 1,0	01303.551212	1000,0	0 - 50	13,0
TCH 2,0	01303.551168	2000,0	5 – 32	17,7
TCH 4,0	01303.550895	4000,0	5 – 50	31,0
TCH 6,0	01303.550888	6000,0	5 – 75	69,0
TCH 8,0	01303.552097	8000,0	5 – 75	72,0
TCH 10,0/1	01303.551465	10000,0	5 – 100	93,8
TCH 10,0/2	01303.552738	10000,0	50 - 150	108,6

Wymiary	A	B	C	D	E	F	G	H	l	J
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TCH 1,0	135,0	75,0	18,0	15,0	82,0	65,0	100,0	32,0	44,0	13,0
TCH 2,0	160,0	90,0	22,0	32,0	83,0	61,0	100,0	49,0	72,0	19,0
TCH 4,0	180,0	100,0	26,0	44,0	114,0	75,0	99,0	62,0	89,0	26,0
TCH 6,0	200,0	110,0	32,0	58,0	172,0	97,0	129,0	90,0	127,0	36,0
TCH 8,0	260,0	140,0	36,0	56,0	170,0	100,0	128,0	90,0	130,0	37,0
TCH 10,0/1	300,0	160,0	40,0	70,0	216,0	116,0	149,0	113,0	113,0	50,0
TCH 10,0/2	300,0	160,0	40,0	66,0	218,0	116,0	150,0	113,0	113,0	50,0

Uchwyty TTG

Udźwig (DOR) od 0,5 do 7,5t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
	Nr katalogowy	kg	mm	kg
TTG 0,5	01303.557931	500,0	0 - 20	2,9
TTG 1,5	01303.550239	1000,0	0 - 30	6,8
TTG 3,0	01303.550192	3000,0	0 - 35	11,3
TTG 4,5	01303.550451	4500,0	0 - 40	14,8
TTG 7,5	01303.551205	7500,0	0 - 45	30,0

Wymiary	A	B	C	D	E	F	G	H	l	K	L	M
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TTG 0,5	50,0	36,0	25,0	148,0	200,0	27,0	20,0	95,0	110,0	56,0	85,0	13,0
TTG 1,5	70,0	43,0	35,0	140,0	180,0	40,0	30,0	155,0	230,0	50,0	100,0	16,0
TTG 3,0	80,0	55,0	42,0	180,0	214,0	40,0	32,0	190,0	284,0	60,0	114,0	20,0
TTG 4,5	90,0	60,0	46,0	196,0	248,0	40,0	35,0	207,0	314,0	64,0	117,0	25,0
TTG 7,5	110,0	64,0	55,0	222,0	304,0	50,0	42,0	237,0	367,0	90,0	143,0	30,0

Uchwyt THG

Udźwig (DOR) - 0,25t

Charkterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
THG	01303.556057	250,0	0 - 10	1,4

Wymiary	A	B	C	D	Grubość uchwytu
Typ	mm	mm	mm	mm	mm
THG	184,0	105,0	12,0	53,0	40,0

Zawiesia dwucięgnowe zakończone hakiem z zapadką

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 1,6t do 45,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	1,60	1,12
8,0	2,80	2,00
10,0	4,25	3,15
13,0	7,50	5,30
16,0	11,20	8,00
20,0	17,00	12,50
22,0	21,20	15,00
26,0	30,00	21,20
32,0	45,00	31,50

Uchwyty SHARK

Udźwigi (DOR)1000,0kg i 2000,0t

Uchwyty SHARK sa uchwytami samozaciskowymi do podnoszenia i transportu blach w pionie.

Uwaga. Stosowane dla twardości materiału poniżej 40 HRC!

Minimalny udźwig = 10% DOR

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
Shark 1,0	01303.558808	1000,0	0 - 20,0	3,3
Shark 2,0	01303.558815	2000,0	0 - 32,0	6,8

Wymiary	A	B	C	D	E	F	G	H	l	J	K	L
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
Shark 1,0	120,0	240,0	36,0	42,0	60,0	72,0	58,0	12,0	12,0	137,0	152,0	210,0
Shark 2,0	170,0	345,0	65,0	58,0	80,0	88,0	69,0	15,0	19,0	191,0	214,0	302,0

Uchwyty TBG wyk. B

Udźwig (DOR) od 200,0kg do 5000,0kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
		kg	mm	kg
TBG 0,2/500	01303.551489	200,0	200,0 - 500,0	49,0
TBG 0,3/700	01303.551816	300,0	400,0 - 700,0	52,0
TBG 0,5/900	01303.552288	500,0	600,0 - 900,0	55,0
TBG 1,0/400	01303.553612	1 000,0	100,0 - 400,0	51,0
TBG 1,0/1100	01303.552134	1 000,0	800,0 - 1100,0	72,0
TBG 1,5/1300	01303.553605	1 500,0	1000,0 - 1300,0	128,0
TBG 2,0/500	01303.553629	2 000,0	200,0 - 500,0	126,0
TBG 3,0/500	01303.553636	3 000,0	200,0 - 500,0	160,0
TBG 4,0/500	01303.553643	4 000,0	200,0 - 500,0	240,0
TBG 5,0/500	01303.553650	5 000,0	200,0 - 500,0	270,0

Wymiary	A**	B min.	B max.	C	D	E	F	G
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TBG 0,2/500	1040,0	390,0	840,0	275,0	160,0	300,0	35,0	20,0
TBG 0,3/700	1040,0	390,0	840,0	275,0	160,0	300,0	35,0	20,0
TBG 0,5/900	1120,0	390,0	840,0	275,0	160,0	300,0	35,0	20,0
TBG 1,0/400	1040,0	390,0	840,0	250,0	160,0	300,0	35,0	20,0
TBG 1,0/1100	1320,0	390,0	840,0	275,0	160,0	300,0	35,0	20,0
TBG 1,5/1300	1520,0	390,0	840,0	275,0	160,0	300,0	35,0	20,0
TBG 2,0/500	1100,0	530,0	1120,0	250,0	160,0	350,0	36,0	25,0
TBG 3,0/500	1100,0	530,0	1120,0	250,0	160,0	350,0	42,0	30,0
TBG 4,0/500	1100,0	600,0	1190,0	250,0	160,0	350,0	48,0	35,0
TBG 5,0/500	1100,0	600,0	1190,0	250,0	160,0	350,0	48,0	35,0

Uchwyty TBP

Udźwig (DOR) od 0,5t do 1,5t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
TBP 0,5	01303.556378	500,0	0 - 10	3,0
TBP 1,5	01303.556392	1500,0	0 - 20	12,6

Wymiary	A	B	C	D	E	F	G	H	l
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
TBP 0,5	127,0	200,0	55,0	52,0	69,0	87,0	76,0	13,0	20,0
TBP 1,5	215,0	345,0	85,0	75,0	135,0	131,0	118,0	20,0	24,0

Uchwyty TSB

Udźwig (DOR) od 0,35t do 1,25t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
TSB 0,35/65	01303.550772	350,0	0 - 65	11,6
TSB 0,75/65	01303.550826	750,0	0 - 65	11,8
TSB 1,25/65	01303.550727	1250,0	0 - 65	16,7

Wymiary	A	B	C	D	E	F
Typ	mm	mm	mm	mm	mm	mm
TSB 0.35/65	270,0	260,0	128,0	100,0	65,0	78,0
TSB 0.75/65	270,0	260,0	128,0	100,0	65,0	78,0
TSB 1.25/65	270,0	260,0	128,0	100,0	65,0	78,0

Uchwyt TVB

Udźwig (DOR) 250,0 / 500,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości	Masa
		kg	mm	kg
TVB 500	01303.556989	250,0/500,0	0 - 240,0	13,0

Wymiary	A	B	C	D	E	F	Ø G	Ø H
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TVB 500	537,0	296,0	112,0	80,0	75,0	85,0	22,0	10,0

Uchwyty TSD

Udźwigi (DOR ) od 1500,0kg do 7500kg

Uchwyty śrubowe TSD są przeznaczone do podnoszenia i ransportu blach, kształtowników i innych elementów konstrukcji stalowych. Wyposażone są w ucha stało do współpracy z szaklą lub hakiem dźwignicy. Kierunek podnoszenia: równoległy do zamka śrubowego. Maksymalna twardość transportowanego elementu nie może przekraczać 50 HRC.

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig	Zakres grubości blach	Masa
		kg	mm	kg
TSD 1,5	01303.550598	1500,0	0 - 35	4,8
TSD 3,0	01303.550864	2000,0	0 - 35	8,1
TSD 5,0	01303.551717	5000,0	0 - 40	14,5
TSD 7,5	01303.550987	7500,0	0 - 40	18,1

Wymiary	A	B	C	D	E	F	G
Typ	mm	mm	mm	mm	mm	mm	mm
TSD 1,5	191,0	35,0	24,0	16,0	60,0	105,0	50,0
TSD 3,0	235,0	46,0	34,0	17,0	67,0	120,0	60,0
TSD 5,0	275,0	55,0	40,0	18,0	85,0	150,0	75,0
TSD 7,5	295,0	65,0	50,0	22,0	92,0	162,0	80,0

Uchwyty TSH

Udźwigi (DOR ) od 750,0kg do 5000,0kg

Uchwyty śrubowe TSH są przeznaczone do podnoszenia, obracania i transportu blach, kształtowników i innych elementów konstrukcji stalowych. Wyposażone są w szaklę do współpracy z hakiem dźwignicy. Kierunek podnoszenia: prostopadły do zamka śrubowego. Maksymalna twardość transportowanego elementu nie może przekraczać 50 HRC.

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig	Zakres grubości	Masa
		kg	mm	kg
TSH 0,75	01303.559027	750,0	0 - 30,0	3,1
TSH 1,5	01303.550123	1500,0	0 - 32,0	7,4
TSH 3,0	01303.550154	3000,0	0 - 50,0	11,4
TSH 5,0	01303.550215	5000,0	0 - 80,0	27,6

Wymiary	A	B	C	D	E	F	X
Typ	mm	mm	mm	mm	mm	mm	mm
TSH 0,75	190,0	52,0	19,0	43,0	113,0	35,0	15,0
TSH 1,5	255,0	65,0	26,0	75,0	130,0	44,0	40,0
TSH 3,0	290,0	74,0	30,0	85,0	170,0	50,0	40,0
TSH 5,0	470,0	130,0	50,0	135,0	225,0	72,0	50,0

Uchwyty TSZ

Udźwigi (DOR ) od 500,0kg do 7500,0kg

Uchwyty śrubowe TSZ są przeznaczone do podnoszenia, obracania i transportu blach, kształtowników i innych elementów konstrukcji stalowych. Wyposażone są w dwa ucha stałe do współpracy z szaklą lub hakiem dźwignicy. Kierunek podnoszenia: równoległy lub prostopadły do zamka śrubowego. Maksymalna twardość transportowanego elementu nie może przekraczać 50 HRC.

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig	Zakres grubości blach	Masa
		kg	mm	kg
TSZ 0,5	*555739	500,0	0 - 28	2,3
TSZ 1,5	*555746	1500,0	0 - 35	5,6
TSZ 3,0	*555753	2000,0	0 - 35	8,8
TSZ 5,0	*555760	5000,0	0 - 40	16,2
TSZ 7,5	*555777	7500,0	0 - 40	20,9

Wymiary	A	B	C	D	E	F	G	H	I	J
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TSZ 0,5	28,0	43,0	45,0	125,0	72,0	83,0	26,0	16,0	12,0	35,0
TSZ 1,5	35,0	60,0	55,0	158,0	93,0	99,0	35,0	24,0	16,0	50,0
TSZ 3,0	35,0	67,0	65,0	195,0	114,0	120,0	46,0	34,0	17,0	60,0
TSZ 5,0	40,0	85,0	75,0	230,0	133,0	150,0	55,0	40,0	18,0	75,0
TSZ 7,5	40,0	92,0	75,0	240,0	143,0	162,0	65,0	50,0	23,0	80,0

Uchwyty TKG vh

Udźwigi (DOR) od 1,0t do 5,0t

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig	Masa
		kg	kg
TKG 1,0 vh	01303.552370	1000,0	128,0
TKG 1,5 vh	01303.551052	1500,0	148,0
TKG 2,0 vh	01303.554756	2000,0	193,0
TKG 3,0 Rh	01303.551564	3000,0	248,0
TKG 5,0 vh	01303.554763	5000,0	388,0

Wymiary	A	A	B	C	D	E
Typ	mm	mm	mm	mm	mm	mm
TKG 1,0 vh	350 - 900	350 - 900	1100 - 1600	1000,0	100 x 30	1390 - 1890
TKG 1,5 vh	350 - 900	350 - 900	1300 - 2000	1000,0	100 x 40	1600 - 2300
TKG 2,0 vh	400 - 900	400 - 900	1300 - 2000	1000,0	120 x 40	1640 - 2340
TKG 3,0 Rh	450 - 900	450 - 900	1300 - 2000	1000,0	120 x 50	1670 - 2370
TKG 5,0 vh	500 - 1000	500 - 1000	1300 - 2000	1000,0	150 x 60	1700 - 2400

Uchwyty TPZ

Udźwig (DOR) od 0,4t do 0,75t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości blach	Masa
		kg	mm	kg
TPZ 0,4/55	01303.555234	400,0	5 - 55	6,3
TPZ 0,4/100	01303.558983	400,0	55 - 100	9,0
TPZ 0,75/60	01303.558990	750,0	5 - 60	12,0
TPZ 0,75/120	01303.559003	750,0	60 - 120	14,0

Wymiary

Wymiary	A	B	C	D	E	F	G	H
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TPZ 0,4/55	120,0	290,0	525,0	125,0	117,0	60,0	40,0	6,0
TPZ 0,4/100	120,0	335,0	525,0	125,0	117,0	60,0	40,0	6,0
TPZ 0,75/60	155,0	349,0	545,0	145,0	135,0	121,0	75,0	8,0 x 24,0
TPZ 0,75/120	155,0	406,0	560,0	145,0	135,0	121,0	75,0	8,0 x 24,0

Uchwyty TPM

Udźwigi (DOR) od 100,0kg do 2000,0kg

Uchwyty magnetyczne typu TPM produkcji YALE wyposażone w magnesy stałe, niewymagające zasilanie elektrycznego, służą do transportu płaskich oraz okrągłych elementów ferromagnetycznych w pozycji poziomej. Charakteryzują się zwartą budową, niewielką wagą, silnym polem magnetycznym i łatwą obsługą. Są idealne do umieszczania obrabianych przedmiotów na obrabiarkach, wypalarkach tlenowych, plazmowych lub laserowych. Mogą służyć do przenoszenia blach, bloków stalowych w zakładach konstrukcjistalowych, stoczniach, stalowniach, hurtowniach stali oraz ogólnie do wszelkiego rodzaju zastosowań w nowoczesnych gałęziach przemysłu maszynowego

Uwaga - Mogą być stosowane tylko do powierzchni czystych i odtłuszczonych.

Charakterystyka techniczna

Typ	Nr katalogowy	Masa ładunku		Minimalna grubość elementu	Zakres średnic	Maksymalna długość elementu	Masa
		płaskiego	okrągłego	Minimalna grubość elementu	Zakres średnic	Maksymalna długość elementu	Masa
		kg	kg	mm	mm	mm	kg
TPM 0,1	01303.558853	100,0	50,0	14,0	200,0 - 300,0	2000,0	6,8
TPM 0,3	01303.558860	300,0	150,0	20,0	200,0 - 300,0	2500,0	15,5
TPM 0,5	01303.558877	500,0	250,0	24,0	200,0 - 400,0	3000,0	30,6
TPM 0,8	01303.558884	800,0	400,0	34,0	200,0 - 400,0	3500,0	56,0
TPM 1,0	01303.558891	1000,0	500,0	40,0	200,0 - 400,0	3500,0	61,0
TPM 2,0	01303.190367	2000,0	1000,0	55,0	200,0 - 400,0	3500,0	126,0

Wymiary	A	B	C	D
Typ	mm	mm	mm	mm
TPM 0,1	122,0	69,0	185,0	160,0
TPM 0,3	192,0	95,0	225,0	250,0
TPM 0,5	232,0	120,0	270,0	250,0
TPM 0,8	302,0	154,0	320,0	450,0
TPM 1,0	332,0	154,0	320,0	450,0
TPM 2,0	392,0	196,0	420,0	450,0

Karta katalogowa KK_TPM_011110

Uchwyty THM

Udźwigi (DOR) 120,0kg I 170,0kg

Uchwyty magnetyczne THM przeznaczone są do poziomego i pionowego ręcznego transportu arkuszy blach. Łatwe w obsłudze są niezastąpiony w pracach magazynowych przy układaniu arkuszy na regałach. Stosowane również do transportu elementów o gładkich powierzchniach i grubościach od 1-5 mm.
Uwaga - Stosowane tylko do powierzchni czystych i odtłuszczonych.

Charakterystyka techniczna

		DOR	DOR	Masa
Typ	Nr katalogowy	podnoszenie	ciągnięcie
		kg	kg	kg
THM 120	01303.550963	120,0	70,0	2,0
THM 170	01303.550437	170,0	100,0	2,0

Wymiary	A	B	C	D	E
Typ	mm	mm	mm	mm	mm
THM 120	84,0	140,0	130,0	25,0	172,0
THM 170	116,0	140,0	130,0	25,0	172,0

Karta katalogowa KK_THM_011110

Uchwyty MaxX

Udźwigi (DOR) od 125,0kg do 2000,0t

Uchwyty magnetyczne typu MaxX wyposażone w magnesy stałe, niewymagające zasilanie elektrycznego, służą do transportu płaskich oraz okrągłych elementów ferromagnetycznych w pozycji poziomej. Charakteryzują się zwartą budową, niewielką wagą, silnym polem magnetycznym i łatwą obsługą. Są idealne do umieszczania obrabianych przedmiotów na obrabiarkach, wypalarkach tlenowych, plazmowych lub laserowych. Mogą służyć do przenoszenia blach, bloków stalowych w zakładach konstrukcjistalowych, stoczniach, stalowniach, hurtowniach stali oraz ogólnie do wszelkiego rodzaju zastosowań w nowoczesnych gałęziach przemysłu maszynowego.

Uwaga - Mogą być stosowane tylko do powierzchni czystych i odtłuszczonych.

Charakterystyka techniczna

Typ	Nr katalogowy	Masa ładunku		Minimalna grubość elementu		Maksymalna średnica elementu	Maksymalna długość elementu	Masa
		płaskiego	okrągłego	płaskiego	okrągłego	Maksymalna średnica elementu	Maksymalna długość elementu	Masa
		kg	kg	mm	mm	mm	mm	kg
MaxX 125	W0212.10125	125,0	50,0	20,0	10,0	300,0	1000,0	3,7
MaxX 150TG	W0212.20150	150,0	60,0	8,0	8,0	240,0	1500,0	6,5
MaxX 250	W0212.10250	250,0	100,0	20,0	10,0	300,0	1500,0	6,5
MaxX 300E	W0212.30300	300,0	150,0	20,0	10,0	300,0	1500,0	6,0
MaxX 300TG	W0212.20300	300,0	120,0	10,0	10,0	290,0	2000,0	16,0
MaxX 500	W0212.10500	500,0	200,0	25,0	15,0	400,0	2000,0	15,0
MaxX 600E	W0212.30600	600,0	250,0	25,0	15,0	400,0	2000,0	15,0
MaxX 1000	W0212.11000	1000,0	400,0	40,0	25,0	450,0	3000,0	32,5
MaxX 1500	W0212.11500	1500,0	600,0	45,0	30,0	500,0	3000,0	61,0
MaxX 2000	W0212.12000	2000,0	800,0	55,0	35,0	600,0	3000,0	76,0

Wymiary	A	B	C	D
Typ	mm	mm	mm	mm
MaxX 125	122,0	79,0	144,0	216,5
MaxX 150TG	189,0	79,0	148,0	213,5
MaxX 250	189,0	79,0	162,0	224,5
MaxX 300E	189,0	79,0	162,0	224,5
MaxX 300TG	250,0	106,0	194,0	218,0
MaxX 500	249,0	106,0	189,0	288,0
MaxX 600E	250,0	106,0	189,0	288,0
MaxX 1000	342,0	133,0	219,0	382,5
MaxX 1500	383,0	166,0	293,0	540,0
MaxX 2000	457,0	166,0	293,0	540,0

Karta katalogowa KK_MaxX

Uchwyty TBA

Udźwig (DOR) od 200,0kg do 1000,0kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
		kg	mm	kg
TBA 0,2/700	01303.553667	200,0	250 - 700	40,0
TBA 0,3/900	01303.552080	300,0	450 - 900	42,0
TBA 0,5/1100	01303.552776	500,0	650 – 1100	45,0
TBA 0,75/1300	01303.552035	750,0	850 – 1300	62,0
TBA 1,0/1300	01303.553674	1000,0	850 – 1300	62,0

Wymiary	A	B	C	D	E
Typ	mm	mm	mm	mm	mm
TBA 0,2/700	890,0	420,0	500,0	35,0	20,0
TBA 0,3/900	1090,0	420,0	500,0	35,0	20,0
TBA 0,5/1100	1290,0	420,0	500,0	35,0	20,0
TBA 0,75/1300	1550,0	420,0	500,0	35,0	20,0
TBA 1,0/1300	1550,0	420,0	500,0	35,0	20,0

Uchwyty TCR

Udźwig (DOR) 1,0t i 2,0 t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		kg	kg
TCR 1,0	01303.550802	1 000,0	12,4
TCR 2,0	01303.551076	2 000,0	13,9

Model	A*	B	C	D	E	Ø F	G
Typ	mm	mm	mm	mm	mm	mm	mm
TCR 1.0	144,0	152,0	350,0	90,0	46,0	20,0	25,0
TCR 2.0	144,0	163,0	350,0	90,0	46,0	20,0	25,0

Uchwyty TDI

Udźwig (DOR) od 200,0kg do 2,5t

Uchwyty TDI przeznaczone są do podnoszenia i transportu kręgów lin, drutów oraz zwojów blach. Mogą być wyposażone w szczęki z zębami stalowymi (stal stopowa) lub z warstwą ochronną.

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres średnic	Masa
		kg	mm	kg
TDI 0,1/420	01303.551410	100,0	220 - 420	17,0
TDI 0,5/600	01303.552066	500,0	400 - 600	51,0
TDI 1,0/600	01303.553704	1000,0	400 - 600	53,0
TDI 2,0/800	01303.553711	2000,0	550 - 800	150,0
TDI 3,0/800	01303.553728	3000,0	550 - 800	175,0
TDI 5,0/800	01303.553735	5000,0	550 - 800	220,0

Wymiary	A	B	C	D	E	F	G	H	I
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
TDI 0,1/420	790,0	455,0	550,0	80,0	90,0	-	Ø 60,0	15,0	22,0
TDI 0,5/600	1200,0	610,0	800,0	100,0	160,0	-	Ø 92,0	15,0	30,0
TDI 1,0/600	1200,0	600,0	900,0	100,0	160,0	-	Ø 92,0	15,0	30,0
TDI 2,0/800	1400,0	830,0	1100,0	120,0	220,0	124,0	83,0	30,0	42,0
TDI 3,0/800	1450,0	920,0	1000,0	160,0	220,0	151,0	107,0	30,0	42,0
TDI 5,0/800	1450,0	795,0	1000,0	160,0	65,0	151,0	107,0	35,0	42,0

Uchwyty TR

Udźwig DOR od 200,0kg do 3000,0kg

Charakterystyka techniczna

Typ	Nr katalogowy	Nr katalogowy	DOR	Zakres	Masa
		Z osłoną	kg	mm	kg
TR 0,2/550	01303.553506	01303.552585	200,0	350 - 550	34,0
TR 0,2/650	01303.553513	01303.554978	200,0	450 - 650	41,0
TR 0,3/750	01303.553520	01303.554985	300,0	500 - 750	47,0
TR 0,5/750	01303.553537	01303.551700	500,0	500 - 750	47,0
TR 0,5/900	01303.553544	01303.552400	500,0	650 - 900	54,0
TR 0,75/105	01303.552561	01303.554992	750,0	700 - 1.050	56,0
TR 1,0/750	01303.553551	01303.555005	1 000,0	500 - 750	55,0
TR 1,0/1050	01303.553568	01303.555012	1 000,0	700 - 1.050	71,0
TR 2,0/1050	01303.553575	01303.555029	2 000,0	700 - 1.050	135,0
TR 3,0/1050	01303.553582	01303.555036	3 000,0	700 - 1.050	154,0

Wymiary	A	B	Ø D	E	F	G	Ø C
Typ	mm	mm	mm	mm	mm	mm	mm
TR 0,2/550	800,0	565,0	550,0	550,0	35,0	20,0	350,0
TR 0,2/650	900,0	615,0	650,0	550,0	35,0	20,0	450,0
TR 0,3/750	1100,0	665,0	750,0	550,0	35,0	20,0	500,0
TR 0,5/750	1100,0	665,0	750,0	550,0	35,0	20,0	500,0
TR 0,5/900	1150,0	765,0	900,0	550,0	35,0	20,0	650,0
TR 0,75/105	1300,0	815,0	1050,0	550,0	35,0	20,0	700,0
TR 1,0/750	1000,0	665,0	750,0	550,0	35,0	20,0	500,0
TR 1,0/1050	1350,0	815,0	1050,0	550,0	35,0	20,0	700,0
TR 2,0/1050	1350,0	815,0	1050,0	800,0	45,0	30,0	700,0
TR 3,0/1050	1350,0	815,0	1050,0	800,0	45,0	30,0	700,0

Uchwyty TRU

Udźwig (DOR) od 100,0kg do 4,0t

Uchwyty TRU przeznaczone są do podnoszenia i transportu elementów okrągłych. Zastosowanie szerokiej szczęki sprawia, że znalezienie środka ciężkości elementu podnoszonego nie jest takie istotne. Idealny do rur i prętów.

Charakterystyka techniczna

Typ	Nr katalogowy	Nr katalogowy	DOR	Zakres	Masa
		Z osłoną	kg	mm	kg
TRU 0,1/150	01303.550918	01303.551632	100,0	50 - 150	3,9
TRU 0,5/200	01303.550475	01303.551151	500,0	35 - 200	13,6
TRU 1,0/200	01303.550949	01303.552165	1000,0	35 - 200	13,6
TRU 1,5/300	01303.550505	01303.550512	1500,0	80 - 300	27,0
TRU 3,0/300	01303.550758	01303.550536	3000,0	80 - 300	49,0
TRU 4,0/600	01303.551526	01303.550406	4000,0	200 - 600	204,0

Wymiary	A	Bmin.	Bmax.	C	D	E	F
Typ	mm	mm	mm	mm	mm	mm	mm
TRU 0,1/150	270,0	292,0	458,0	97,0	43,0	8,0	17,0
TRU 0,5/200	503,0	417,0	723,0	150,0	56,0	15,0	17,0
TRU 1,0/200	509,0	437,0	745,0	178,0	82,0	15,0	30,0
TRU 1,5/300	720,0	520,0	937,0	204,0	84,0	20,0	25,0
TRU 3,0/300	740,0	582,0	960,0	220,0	125,0	20,0	30,0
TRU 4,0/600	1420,0	930,0	1815,0	318,0	205,0	30,0	35,0

Uchwyt TFA

Udźwig (DOR) 300,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
		kg	mm	kg
TFA 0,3/600	01303.557009	300,0	400 - 600	57,0

Wymiary	A	B	C	Ø D	E	F	G	H	I
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm
TFA 0,3/600	600,0	1040,0	950,0	90,0	34,0	15,0	200,0	400,0	400,0

Uchwyt TFA 0,35/700 R

Udźwig (DOR) 350,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
		kg	mm	kg
TFA 0,35/700 R	01303.551014	350,0	420 - 700	5,7

Uchwyt TFA 0,35/700 TR

Udźwig (DOR) 350,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
		kg	mm	kg
TFA 0,35/700 TR	01303.551472	350,0	420 - 700	9,2

Uchwyt TFK

Udźwig (DOR) 500,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		kg	kg
TFK 0,5	01303.556071	500,0	7,3

Wymiary	A	B	C	D	Ø E
Typ	mm	mm	mm	mm	mm
TFK 0,5	479,0	350,0	410,0	300,0	50,0

Uchwyt TFRK

Udźwig DOR 500,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		kg	kg
TFRK 0,5	01303.556415	500,0	1,5

Wymiary	A	B	C	D	E	F	G	Ø H
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TFRK 0,5	152,0	150,0	127,0	30,0	21,0	41,0	17,0	40,0

Uchwyty TKA/d

Udźwig (DOR) 150,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Masa
		kg	kg
TKA 0,15/330d	01303.551519	150,0	25,8
TKA 0,15/480d	01303.552103	150,0	26,0

Wymiary	A	B	L
Typ	mm	mm	mm
TKA 0,15/330d	200,0 – 300,0	315,0 – 330,0	465,0 – 540,0
TKA 0,15/480d	300,0	470,0 – 480,0	550,0 – 660,0

Uchwyty TKA/a

Udźwig (DOR) 250,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Szerokość	Masa
		kg	mm	kg
TKA 0,25/320a	01303.558082	250,0	320,0	9,3
TKA 0,25/480a	01303.558044	250,0	480,0	9,3
TKA 0,25/600a	01303.558099	250,0	600,0	9,3

Zawiesia łańcuchowe czterocięgnowe zakończone hakami specjalnymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Uchwyty TCP

Udźwigi (DOR) od1,5t do 5,5t

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig	Masa
		kg	kg
TCP 1,5	01303.555807	1 500,0	12,2
TCP 3,0	01303.555791	3 000,0	19,5
TCP 5,5	01303.555784	5 500,0	26,7

Wymiiary	A	B	C	D	E	F	G	H
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TCP 1.5	207,0	488,0	218,0	90,0	18,0	20,0	180,0	50,0
TCP 3.0	226,0	517,0	218,0	100,0	24,0	24,0	180,0	63,0
TCP 5.5	269,0	575,0	218,0	120,0	24,0	30,0	180,0	89,0

Uchwyty TCO

Udźwig (DOR) 56,0t

Uchwyty współpracują z górnymi otworami kontenera.

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig	Masa	Kąt rozwarcia cięgien
		kg	kg
TCO 56	01303.556965	56.000	30,1	Pionowo

Udźwigi i masa dla kompletu 4 szt. uchwytów

Wymiary	A	B	C	D	E	F	G
Typ	mm	mm	mm	mm	mm	mm	mm
TCO 56	123,0	217,0	45,0	39,0	57,0	101,0	121,0

Zawiesia włókienne ZPK o obwodzie zamkniętym

Udźwigi (DOR) od 1,0t do 10,0t

Zawiesia o obwodzie zamknięty (wężowe) ZPK ogólnego stosowania wykonywane są z włókien poliestrowych - PES (poliestrowych) wg PN-EN 1492-2 (spełniają wymagania dyrektywy maszynowej 2006/42/WE) i należą do grupy zawiesi ogólnego przeznaczenia. Składające się z nośnego rdzenia z przędzy, całkowicie zamkniętego w tkanej powłoce .
Zakres temperatur pracy zawiesi: od -40^o do +100^o
Na specjalne zamówienie możliwe jest wykonanie zawiesi:
– o większym udźwigu
– o innej długości L
Do każdego zawiesia dołączone jest poświadczenie wykonania i instrukcja obsługi.

Charakterystyka techniczna

Typ zawiesia	DOR (kg)	Długość L (kg)	Wymiary S x G (mm)
Zawiesie ZPK 1,0t - 0,5/1,0 m	1,0	0,5/1,0 m	52,0 x 10,0
Zawiesie ZPK 1,0t - 1,0/2,0 m	1,0	1,0/2,0 m	52,0 x 10,0
Zawiesie ZPK 1,0t - 2,0/4,0 m	1,0	2,0/4,0 m	52,0 x 10,0
Zawiesie ZPK 1,0t - 3,0/6,0 m	1,0	3,0/6,0 m	52,0 x 10,0
Zawiesie ZPK 1,0t - 4,0/8,0 m	1,0	4,0/8,0 m	52,0 x 10,0
Zawiesie ZPK 1,0t - 5,0/10,0 m	1,0	5,0/10,0 m	52,0 x 10,0
Zawiesie ZPK 1,0t - 6,0/12,0 m	1,0	6,0/12,0 m	52,0 x 10,0
Zawiesie ZPK 2,0t - 1,0/2,0 m	2,0	1,0/2,0 m	57,0 x 10,0
Zawiesie ZPK 2,0t - 2,0/4,0 m	2,0	2,0/4,0 m	57,0 x 10,0
Zawiesie ZPK 2,0t - 3,0/6,0 m	2,0	3,0/6,0 m	57,0 x 10,0
Zawiesie ZPK 2,0t - 4,0/8,0 m	2,0	4,0/8,0 m	57,0 x 10,0
Zawiesie ZPK 2,0t - 5,0/10,0 m	2,0	5,0/10,0 m	57,0 x 10,0
Zawiesie ZPK 2,0t - 6,0/12,0 m	2,0	6,0/12,0 m	57,0 x 10,0
Zawiesie ZPK 3,0t - 1,0/2,0 m	3,0	1,0/2,0 m	71,0 x 15,0
Zawiesie ZPK 3,0t - 2,0/4,0 m	3,0	2,0/4,0 m	71,0 x 15,0
Zawiesie ZPK 3,0t - 3,0/6,0 m	3,0	3,0/6,0 m	71,0 x 15,0
Zawiesie ZPK 3,0t - 4,0/8,0 m	3,0	4,0/8,0 m	71,0 x 15,0
Zawiesie ZPK 3,0t - 5,0/10,0 m	3,0	5,0/10,0 m	71,0 x 15,0
Zawiesie ZPK 3,0t - 6,0/12,0 m	3,0	6,0/12,0 m	71,0 x 15,0
Zawiesie ZPK 4,0t - 1,0/2,0 m	4,0	1,0/2,0 m	76,0 x 15,0
Zawiesie ZPK 4,0t - 2,0/4,0 m	4,0	2,0/4,0 m	76,0 x 15,0
Zawiesie ZPK 4,0t - 3,0/6,0 m	4,0	3,0/6,0 m	76,0 x 15,0
Zawiesie ZPK 4,0t - 4,0/8,0 m	4,0	4,0/8,0 m	76,0 x 15,0
Zawiesie ZPK 4,0t - 5,0/10,0 m	4,0	5,0/10,0 m	76,0 x 15,0
Zawiesie ZPK 4,0t - 6,0/12,0 m	4,0	6,0/12,0 m	76,0 x 15,0
Zawiesie ZPK 5,0t - 1,0/2,0 m	5,0	1,0/2,0 m	86,0 x 20,0
Zawiesie ZPK 5,0t - 2,0/4,0 m	5,0	2,0/4,0 m	86,0 x 20,0
Zawiesie ZPK 5,0t - 3,0/6,0 m	5,0	3,0/6,0 m	86,0 x 20,0
Zawiesie ZPK 5,0t - 4,0/8,0 m	5,0	4,0/8,0 m	86,0 x 20,0
Zawiesie ZPK 5,0t - 5,0/10,0 m	5,0	5,0/10,0 m	86,0 x 20,0
Zawiesie ZPK 5,0t - 6,0/12,0 m	5,0	6,0/12,0 m	86,0 x 20,0

Uchwyty pneumatyczne

Uchwyty pneumatyczne dobierane sa do indywidualnych potrzeb Użytkownika.

Uchwyty typu TPP

Udźwigi (DOR) od 3,0t do 12,0t

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres grubości	Masa
		kg	kg	kg
TPP 3	01303.556255	3 000,0	0 - 20	16,0
TPP 8	01303.556217	8 000,0	0 - 30	27,8
TPP 12	01303.556231	12 000,0	0 - 30	53,0

Wymiary	A	B	C	D	E	F	G	H	I	J
Typ	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
TPP 3	224,0	325,0	20,0	88,0	147,0	25,0	123,0	60,0	20,0	18,0
TPP 8	294,0	445,0	30,0	109,0	194,0	42,0	146,0	72,0	25,0	26,0
TPP 12	361,0	486,0	40,0	145,0	190,0	41,0	167,0	90,0	30,0	32,0

Trawersa do big-bagów

Udźwig (DOR – Dopuszczalne Obciążenie Robocze) 1,0 i 2,0t

Charakterystyka

Typ	Nr katalogowy	Udźwig	Rozpiętość	Masa
		kg	kg	kg
TTB 1,0/1090 - 1090	01303.556293	1 000,0	750 - 800	27,0
TTB 1,0/1320 - 1320	01303.556316	1 000,0	900 - 970	33,0
TTB 2,0/1090 - 1090	01303.556330	2 000,0	750 - 800	42,0
TTB 2,0/1320 - 1320	01303.556354	2 000,0	900 - 970	44,0

Trawersa typu H, łańcuchowa o zmiennej rozpiętości

Trawersy wykonujemy wg zamówienia, po uzgodnienieniu dokumentacji ze Zleceniodawcą.

Zawiesia linowe dwucięgnowe zakończone kauszami

Udźwigi (DOR) od 0,63t do 32,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
0,8 / 0,63	8,0	0,8	0,63
1,0 / 0,8	9,0÷10,0	1,0	0,8
1,2 / 1,0	10,0÷11,0	1,2	1,0
1,6 / 1,2	11,0÷12,0	1,6	1,2
2,0 / 1,6	12,0÷13,0	2,0	1,6
2,5 / 2,0	14,0	2,5	2,0
3,2 / 2,5	16,0	3,2	2,5
4,0 / 3,2	18,0	4,0	3,2
5,0 / 4,0	20,0÷22,0	5,0	4,0
6,3 / 5,0	22,0÷24,0	6,3	5,0
8,0 / 6,3	25,0÷26,0	8,0	6,3
10,0 / 8,0	28,0÷30,0	10,0	8,0
12,5 / 10,0	32,0	12,5	10,0
16,0 / 12,5	34,0÷36,0	16,0	12,5

Zawiesie linowe jednocięgnowe zakończone hakami z zapadką

Udźwigi (DOR) od 0,63t do 12,5t

Charakterystyka techniczna

Oznaczenie	Średnica liny		*DOR)**
	zaciskane	zaplatane	zawieszanie	obwiązywanie
	d	d	zawieszanie	obwiązywanie
	mm	mm	t	t
0,63 / 0,5	8,0	10,0	0,63	0,5
0,8 / 0,63	9,0÷10,0	11,0	0,8	0,63
1,0 / 0,8	10,0÷11,0	12,0	1,0	0,8
1,2 / 1,0	11,0÷12,0	13,0	1,2	1,0
1,6 / 1,2	12,0÷13,0	14,0	1,6	1,2
2,0 / 1,6	14,0	16,0	2,0	1,6
2,5 / 2,0	16,0	18,0	2,5	2,0
3,2 / 2,5	18,0	20,0÷22,0	3,2	2,5
4,0 / 3,2	20,0÷22,0	22,0÷24,0	4,0	3,2
5,0 / 4,0	22,0÷24,0	25,0÷26,0	5,0	4,0
6,3 / 5,0	25,0÷26,0	28,0÷30,0	6,3	5,0
8,0 / 6,3	28,0÷30,0	30,0÷32,0	8,0	6,3
10,0 / 8,0	32,0	34,0÷36,0	10,0	8,0
12,5 / 10,0	34,0÷36,0	38,0÷45,0	12,5	10,0

*) Dopuszczalne obciążenie robocze

Zawiesia linowe trzycięgnowe zakończone kauszami

Udźwigi (DOR) od 1,2t do 20,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
1,2 / 1,0	8,0	1,2	1,0
1,6 / 1,2	9,0÷10,0	1,6	1,2
2,0 / 1,6	10,0÷11,0	2,0	1,6
2,5 / 2,0	11,0÷12,0	2,5	2,0
3,2 / 2,5	12,0÷13,0	3,2	2,5
4,0 / 3,2	14,0	4,0	3,2
5,0 / 4,0	16,0	5,0	4,0
6,3 / 5,0	18,0	6,3	5,0
8,0 / 6,3	20,0÷22,0	8,0	6,3
10,0 / 8,0	22,0÷24,0	10,0	8,0
12,5 / 10,0	25,0÷26,0	12,5	10,0
16,0 / 12,5	28,0÷30,0	16,0	12,5
20,0 / 16,0	32,0	20,0	16,0

Zawiesia linowe czterocięgnowe zakończone kauszami

Udźwigi (DOR) od 1,2t do 20,0t

Charakterystyka techniczna

Oznaczenie	Średnica liny	Udźwigi (DOR)
	zaciskane	0^o< α <90^o	90^o< α <120^o
	d	0^o< ß <45^o	45^o< ß <60^o
	mm	t	t
1,2 / 1,0	8,0	1,2	1,0
1,6 / 1,2	9,0÷10,0	1,6	1,2
2,0 / 1,6	10,0÷11,0	2,0	1,6
2,5 / 2,0	11,0÷12,0	2,5	2,0
3,2 / 2,5	12,0÷13,0	3,2	2,5
4,0 / 3,2	14,0	4,0	3,2
5,0 / 4,0	16,0	5,0	4,0
6,3 / 5,0	18,0	6,3	5,0
8,0 / 6,3	20,0÷22,0	8,0	6,3
10,0 / 8,0	22,0÷24,0	10,0	8,0
12,5 / 10,0	25,0÷26,0	12,5	10,0
16,0 / 12,5	28,0÷30,0	16,0	12,5
20,0 / 16,0	32,0	20,0	16,0

Zawiesia łańcuchowe trzycięgnowe zakończone ogniwami

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Zawiesia łańcuchowe jednocięgnowe zakończone ogniwem

Udźwigi (DOR) od 1,12t do 31,5t

Charakterystyka techniczna

Średnica łańcucha	*DOR^)**
mm	t
6,0	1,12
8,0	2,00
10,0	3,15
13,0	5,30
16,0	8,00
20,0	12,50
22,0	15,00
26,0	21,20
32,0	31,50

*)Dotyczy zawieszenia; dla obowiązywania 0.8xDOR; dla podtrzymywania 2.0xDOR

Zawiesia łańcuchowe jednocięgnowe zakończone hakiem obrotowym

Udźwigi (DOR) od 1,12t do 31,5t

Charakterystyka techniczna

Średnica łańcucha	*DOR^)**
mm	t
6,0	1,12
8,0	2,00
10,0	3,15
13,0	5,30
16,0	8,00
20,0	12,50
22,0	15,00
26,0	21,20
32,0	31,50

*)Dotyczy zawieszenia; dla obowiązywania 0.8xDOR; dla podtrzymywania 2.0xDOR

Zawiesia łańcuchowe jednocięgnowe zakończone hakiem szerokim

Udźwigi (DOR) od 1,12t do 31,5t

Charakterystyka techniczna

Średnica łańcucha	*DOR^)**
mm	t
6,0	1,12
8,0	2,00
10,0	3,15
13,0	5,30
16,0	8,00
20,0	12,50
22,0	15,00
26,0	21,20
32,0	31,50

*)Dotyczy zawieszenia; dla obowiązywania 0.8xDOR; dla podtrzymywania 2.0xDOR

Zawiesia łańcuchowe o obwodzie zamkniętym

Zawiesia łańcuchowe dwucięgnowe klasy 8, zakończone hakami szerokimi

Udźwig (DOR) od 1,6t do 45,0t - klasa 8

Charakterystyka techniczna

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	1,60	1,12
8,0	2,80	2,00
10,0	4,25	3,15
13,0	7,50	5,30
16,0	11,20	8,00
20,0	17,00	12,50
22,0	21,20	15,00
26,0	30,00	21,20
32,0	45,00	31,50

Zawiesia łańcuchowe dwucięgnowe zakończone hakami bezpiecznymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 1,6t do 45,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	1,60	1,12
8,0	2,80	2,00
10,0	4,25	3,15
13,0	7,50	5,30
16,0	11,20	8,00
20,0	17,00	12,50
22,0	21,20	15,00
26,0	30,00	21,20
32,0	45,00	31,50

Zawiesia łańcuchowe dwucięgnowe zakończone ogniwami

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 1,6t do 45,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	1,60	1,12
8,0	2,80	2,00
10,0	4,25	3,15
13,0	7,50	5,30
16,0	11,20	8,00
20,0	17,00	12,50
22,0	21,20	15,00
26,0	30,00	21,20
32,0	45,00	31,50

Zawiesia łańcuchowe dwucięgnowe zakończone hakiem specjalnym

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 1,6t do 45,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	1,60	1,12
8,0	2,80	2,00
10,0	4,25	3,15
13,0	7,50	5,30
16,0	11,20	8,00
20,0	17,00	12,50
22,0	21,20	15,00
26,0	30,00	21,20
32,0	45,00	31,50

Zawiesia łańcuchowe dwucięgnowe zakończone hakami do rur

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 1,6t do 45,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	1,60	1,12
8,0	2,80	2,00
10,0	4,25	3,15
13,0	7,50	5,30
16,0	11,20	8,00
20,0	17,00	12,50
22,0	21,20	15,00
26,0	30,00	21,20
32,0	45,00	31,50

Zawiesia łańcuchowe czterocięgnowe zakończone hakami z zapadką

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Zawiesia łańcuchowe trzycięgnowe zakończone hakami z zapadką

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Zawiesia łańcuchowe trzycięgnowe zakończone hakami szerokimi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Zawiesia łańcuchowe trzycięgnowe zakończone hakami bezpiecznymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Zawiesia łańcuchowe czterocięgnowe zakończone hakami szerokimi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Zawiesia łańcuchowe czterocięgnowe zakończone hakami bezpiecznymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Zawiesia łańcuchowe dwupętlowe

Zawiesie linowe o obwodzie zamkniętym

Zawiesie linowe dwupętlowe

Uchwyty TZH

Udźwigi od 1,5t do 10,0t

Uchwyty na widły typu TZH stanowią dodatkowe wyposażenie wózków widłowych. Umożliwiają, w sposób bezpieczny i prosty, podnoszenie i transport różnych materiałów wózkiem widłowym.

Charakterystyka techniczna

Typ	Nr katalogowy	Udźwig	Masa
		kg	kg
TZH 1,5/150	01303.557566	1 500,0	7,2
TZH 3,0/150	01303.557580	3 000,0	10,8
TZH 5,0/150	01303.557603	3 000,0	17,3
TZH 5,0/200	01303.557627	5 000,0	24,7
TZH 10,0/200	01303.557641	10 000,0	43,0

Wymiary	A	B	Cmin.	Cmax.	D	E	F	G
Typ	mm	mm	mm	mm	mm	mm	mm	mm
TZH 1.5/150	100,0	150,0	310,0	360,0	260,0	74,0	120,0	25,0
TZH 3.0/150	100,0	150,0	350,0	400,0	270,0	74,0	120,0	28,0
TZH 5.0/150	100,0	150,0	350,0	400,0	295,0	74,0	120,0	34,0
TZH 5.0/200	150,0	200,0	440,0	490,0	320,0	94,0	180,0	34,0
TZH 10.0/200	150,0	200,0	440,0	490,0	420,0	94,0	180,0	45,0

Uchwyty LMG

Siła naciągu od 2000,0kg do 5000,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	Siła naciągu	Zakres średnic	Wymiary zaczepu	Masa
		daN	mm	mm	kg
LMG I	01303.052214	2 000,0	5 – 15	31 x 44	1,6
LMG II	01303.052221	3 000,0	8 – 20	31 x 44	2,9
LMG ll-X	01303.052245	3 000,0	8 – 20	31 x 44	2,9
LMG III	01303.052238	5 000,0	18 – 32	66 x 93	9,5

Uwaga: uchwyt LMG II-X ma rowkowaną szczękę zaciskową.

Zawiesia włókienne jednocięgnowe zakończone hakiem bezpiecznym

Udźwigi (DOR) od 1,0t do 10,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	Układ prosty	Układ z obwiązywaniem pętlą
1,0 / 0,8	Fioletowy	1,0	0,8
2,0 / 1,6	Zielony	2,0	1,6
3,0 / 2,4	Żółlty	3,0	2,4
4,0 / 3,2	Szary	4,0	3,2
5,0 / 4,0	Czerwony	5,0	4,0
6,0 / 4,8	Brązowy	6,0	4,8
8,0 / 6,4	Niebieski	8,0	6,4
10,0 / 8,0	Pomarańczowy	10,0	8,0

Zawiesia włókienne dwucięgnowe zakończone hakami bezpiecznymi

Udźwigi (DOR) od 1,4t do 14,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	0^o<α <90^o	90^o<α <120^o
		0^o<β <45^o	45^o<β <60^o
1,4 / 1,0	Fioletowy	1,4	1,0
2,8 / 2,0	Zielony	2,8	2,0
4,2 / 3,0	Żółty	4,2	3,0
5,6 / 4,0	Szary	5,6	4,0
7,0 / 5,0	Czerwony	7,0	5,0
8,4 / 6,0	Brązowy	8,4	6,0
11,2 / 8,0	Niebieski	11,2	8,0
14,0 / 10,0	Pomarańczowy	14,0	10,0

Zawiesia włókienne trzycięgnowe zakończone hakami bezpiecznymi

Udźwigi (DOR) od 2,1t do 21,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	0^o<α <90^o	90^o<α <120^o
		0^o<β <45^o	45^o<β <60^o
2,1 / 1,5	Fioletowy	2,1	1,5
4,2 / 3,0	Zielony	4,2	3,0
6,3 / 4,5	Żółlty	6,3	4,5
8,4 / 6,0	Szary	8,4	6,0
10,5 / 7,5	Czerwony	10,5	7,5
12,6 / 9,0	Brązowy	12,6	9,0
16,8 / 12,0	Niebieski	16,8	12,0
21,0 / 15,0	Pomarańczowy	21,0	15,0

Zawiesia włókienne czterocięgnowe zakończone hakami bezpiecznymi

Udźwigi (DOR) od 1,4t do 14,0t

Charakterystyka techniczna

Wyróżnik wielkości	Kolor	DOR [t]
Wyróżnik wielkości	Kolor	0^o<α <90^o	90^o<α <120^o
		0^o<β <45^o	45^o<β <60^o
2,1 / 1,5	Fioletowy	2,1	1,5
4,2 / 3,0	Zielony	4,2	3,0
6,3 / 4,5	Żółlty	6,3	4,5
8,4 / 6,0	Szary	8,4	6,0
10,5 / 7,5	Czerwony	10,5	7,5
12,6 / 9,0	Brązowy	12,6	9,0
16,8 / 12,0	Niebieski	16,8	12,0
21,0 / 15,0	Pomarańczowy	21,0	15,0

Zawiesia BTG

Udźwigi (DOR) 1,5t i 3,0t

Zawiesia BTG są przeznaczone do podnoszenia i transportu pionowego kręgów betonowych (DIN 4034) o średnicach do 2000 mm. Trzy uchwyty BTG oraz zawiesie trzycięgnowe stanowią uniwersalny i niezawodny komplet w pracach ładunkowych i budowlanych. Dopuszczalny kąt między cięgnami zawiesia: 20-90 stopni.
Istnieje możliwość wykonania uchwytów dla kręgów betonowych o średnicy wewnętrznej do 3000 mm

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Zakres	Masa
BTG-zawiesie 1,5/120	01303.550147	1500,0	40,0-120,0	35,0
BTG-zawiesie 3,0/180 TM-N	01303.551199	3000,0	50,0-180,0	90,0
BTG-zawiesie 3,0/220 TM-N	01303.550819	3000,0	90,0-220,0	94,0

Typ	A	B	Ø C	D	E	F
	mm
BTG-zawiesie 1,5/120	135,0	75,0	18,0	180,0	165,0	100,0
BTG-zawiesie 3,0/180 TM-N	180,0	100,0	26,0	310,0	245,0	175,0
BTG-zawiesie 3,0/220 TM-N	180,0	100,0	26,0	310,0	245,0	175,0

Zawiesia łańcuchowe trzycięgnowe zakończone hakami specjalnymi

Udźwig DOR (Dopuszczalne Obciążenie Robocze) od 2,36t do 67,0t

Średnica łańcucha	DOR	- t
mm	0° ≤ α ≤ 90°	90° ≤ α ≤ 120°
6,0	2,36	1,70
8,0	4,25	3,00
10,0	6,70	4,75
13,0	11,20	8,00
16,0	17,00	11,80
20,0	26,50	18,70
22,0	31,50	22,40
26,0	45,00	31,50
32,0	67,00	47,50

Uchwyty TKA/i

Udźwig (DOR) 250,0 kg

Charakterystyka techniczna

Typ	Nr katalogowy	DOR	Szerokość	Masa
		kg	mm	kg
TKA 0,25/320i	01303.558051	250,0	320,0	8,5
TKA 0,25/480i	01303.558068	250,0	480,0	8,5
TKA 0,25/600i	01303.558075	250,0	600,0	8,5

Wykonanie - klasa 12

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Zawiesia typu 212.1.11

Udźwigi (DOR) od 1,12t do 12,0t

Charakterystyka techniczna

Wielkość	Nr katalogowy	Oznaczenie	DOR (WLL)		Lmin	Masa	Masa
			Wsp. =1	Wsp. =0,8	Lmin	(Lmin)	dodatkowego 1,0 m zawiesia
			kg	kg	m	kg	kg
06	21211106	1,12 / 0,90	1120,0	900,0	0,50	1,48	0,80
07	21211107	1,50 / 1,20	1500,0	1200,0	0,50	2,11	1,10
08	21211108	2,00 / 1,60	2000,0	1600,0	0,50	2,35	1,40
10	21211110	3,15 / 2,50	3150,0	2500,0	0,50	3,77	2,20
13	21211113	5,30 / 4,25	5300,0	4250,0	0,50	6,94	3,80
16	21211116	8,00 / 6,30	8000,0	6300,0	0,75	10,95	5,70
18	21211118	10,00 / 8,00	10000,0	8000,0	1,00	15,58	7,30
20	21211120	12,50 / 11,20	12500,0	11200,0	1,00	18,41	9,00

Zawiesia typu 212.2.11

Udźwigi (DOR) od 1,0t do 19,0t

Charakterystyka techniczna

Wielkość	Nr katalogowy	Oznaczenie	DOR (WLL)		Lmin	Masa	Masa
			Wsp. =1	Wsp. =0,8	Lmin	(Lmin)	dodatkowego 1,0 m zawiesia
			kg	kg	m	kg	kg
05	21221105	1,0 / 0,8	1000,0	800,0	0,50	0,59	0,61
06	21221106	1,4 / 1,12	1400,0	1120,0	0,50	0,86	0,89
07	21221107	1,9 / 1,5	1900,0	1500,0	0,50	1,36	1,20
08	21221108	2,5 / 2,0	2500,0	2000,0	0,50	1,69	1,57
10	21221110	4,0 / 3,15	4000,0	3150,0	0,50	2,88	2,46
13	21221113	6,7 / 5,3	6700,0	5300,0	0,50	5,41	4,18
16	21221116	10,0 / 8,0	10000,0	8000,0	0,75	26,63	6,28
19	21221119	14,0 / 11,2	14000,0	11200,0	1,00	51,90	8,90
22	21221122	19,0 / 15,0	19000,0	15000,0	1,00	77,78	11,88

Nr katalogowy	Wymiary
	D	T	W	d	t	g	h
	mm	mm	mm	mm	mm	mm	mm
21221105	10,0	80,0	50,0	5,0	16,0	19,0	20,0
21221106	13,0	110,0	60,0	6,0	18,0	19,0	20,0
21221107	13,0	110,0	60,0	7,0	21,0	27,0	28,0
21221108	16,0	110,0	60,0	8,0	24,0	27,0	28,0
21221110	18,0	135,0	75,0	10,0	30,0	30,0	33,0
21221113	23,0	160,0	90,0	13,0	39,0	38,0	40,0
21221116	27,0	180,0	100,0	16,0	48,0	46,0	49,0
21221119	33,0	200,0	110,0	19,0	57,0	53,0	53,0
21221122	36,0	260,0	140,0	22,0	66,0	68,0	62,0

Zawiesie typu 212.x.12

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Zawiesia typu 214.2.19

Udźwigi (DOR) od 1,0t do 26,5t

Charakterystyka techniczna

Wielkość	Nr katalogowy	Oznaczenie	DOR (WLL)		Lmin	Masa	Masa
			Wsp. =1	Wsp. =0,8	Lmin	- dla Lmin	dodatkowego 1,0 m zawiesia
			kg	kg	m	kg	kg
05	21421905	1,0 / 0,8	1000,0	800,0	0,50	0,55	0,61
06	21421906	1,4 / 1,12	1400,0	1120,0	0,50	0,98	0,89
07	21421907	1,9 / 1,5	1900,0	1500,0	0,50	1,15	1,20
08	21421908	2,5 / 2,0	2500,0	2000,0	0,50	1,68	1,57
10	21421910	4,0 / 3,15	4000,0	3150,0	0,50	2,60	2,46
13	21421913	6,7 / 5,3	6700,0	5300,0	0,75	5,74	4,18
16	21421916	10,0 / 8,0	10000,0	8000,0	0,75	8,71	6,28
19	21421919	14,0 / 11,2	14000,0	11200,0	0,75	14,08	8,90
22	21421922	19,0 / 15,0	19000,0	15000,0	1,00	22,78	11,88
26	21421926	26,5 / 21,2	26500,0	21200,0	1,25	42,83	16,18

Nr katalogowy	Wymiary
	D	T	W	d	t
	mm	mm	mm	mm	mm
21421905	10,0	80,0	50,0	5,0	16,0
21421906	13,0	110,0	60,0	6,0	18,0
21421907	13,0	110,0	60,0	7,0	21,0
21421908	16,0	110,0	60,0	8,0	24,0
21421910	18,0	135,0	75,0	10,0	30,0
21421913	23,0	160,0	90,0	13,0	39,0
21421916	27,0	180,0	100,0	16,0	48,0
21421919	33,0	200,0	110,0	19,0	57,0
21421922	36,0	260,0	140,0	22,0	66,0
21421926	45,0	340,0	180,0	26,0	78,0

Zawiesia typu 214.1.19

Aktualnie nad tym pracujemy.

Jeżeli potrzebujesz wiedzy na ten temat, skontaktuj się z nami.

Zawiesia pasowe ZPU jednocięgnowe

Udźwigi (DOR) od 1,0t

Zawiesia pasowe jednocięgnowe ZPU ze stalowymi ogniwami na końcach wykonane są z zszytych, dwóch warstw pasa tkanego z włókien poliestrowych – PES. Wykonywane zgodnie z PN-EN 1492-1 należą do grupy zawiesi ogólnego przeznaczenia. Spełniają wszystkie wymagania dyrektywy maszynowej 2006/42/WE. Zakres temperatur pracy zawiesi: od -40^o do +100^o

Na specjalne zamówienie możliwe jest wykonanie zawiesi:

o większym udźwigu
o innej długości L

Do każdego zawiesia dołączone jest poświadczenie wykonania i instrukcja obsługi.

___________________________________________________________________________________

Charakterystyka techniczna

Typ zawiesia	DOR (kg)	Długość L (m	Szerokość S (mm)	Kolor
Zawiesie ZPU 1,0t - 1,0 m	1000,0	1,0	30,0
Zawiesie ZPU 1,0t - 1,5 m	1000,0	1,5	30,0
Zawiesie ZPU 1,0t - 2,0 m	1000,0	2,0	30,0
Zawiesie ZPU 1,0t - 3,0 m	1000,0	3,0	30,0
Zawiesie ZPU 1,0t - 4,0 m	1000,0	4,0	30,0
Zawiesie ZPU 1,0t - 5,0 m	1000,0	5,0	30,0
Zawiesie ZPU 1,0t - 6,0 m	1000,0	6,0	30,0
Zawiesie ZPU 2,0t - 1,0 m	2000,0	1,0	60,0
Zawiesie ZPU 2,0t - 2,0 m	2000,0	2,0	60,0
Zawiesie ZPU 2,0t - 3,0 m	2000,0	3,0	60,0
Zawiesie ZPU 2,0t - 4,0 m	2000,0	4,0	60,0
Zawiesie ZPU 2,0t - 5,0 m	2000,0	5,0	60,0
Zawiesie ZPU 2,0t - 6,0 m	2000,0	6,0	60,0
Zawiesie ZPU 3,0t - 2,0 m	3000,0	2,0	90,0
Zawiesie ZPU 3,0t - 3,0 m	3000,0	3,0	90,0
Zawiesie ZPU 3,0t - 4,0 m	3000,0	4,0	90,0
Zawiesie ZPU 3,0t - 5,0 m	3000,0	5,0	90,0
Zawiesie ZPU 3,0t - 6,0 m	3000,0	6,0	90,0
Zawiesie ZPU 4,0t - 2,0 m	4000,0	2,0	120,0
Zawiesie ZPU 4,0t - 3,0 m	4000,0	3,0	120,0
Zawiesie ZPU 4,0t - 4,0 m	4000,0	4,0	120,0
Zawiesie ZPU 4,0t - 5,0 m	4000,0	5,0	120,0
Zawiesie ZPU 4,0t - 6,0 m	4000,0	6,0	120,0
Zawiesie ZPU 5,0t - 2,0 m	5000,0	2,0	150,0
Zawiesie ZPU 5,0t - 3,0 m	5000,0	3,0	150,0
Zawiesie ZPU 5,0t - 4,0 m	5000,0	4,0	150,0
Zawiesie ZPU 5,0t - 5,0 m	5000,0	5,0	150,0
Zawiesie ZPU 5,0t - 6,0 m	5000,0	6,0	150,0

Udźwigi (DOR)

Charakterystyka techniczna

Udźwigi (DOR)

Charakterystyka techniczna

TRANSREM Sp. z o. o. Suwnice · Wciągniki · Zawiesia

TRANSREM Sp. z o. o.
Suwnice · Wciągniki · Zawiesia
